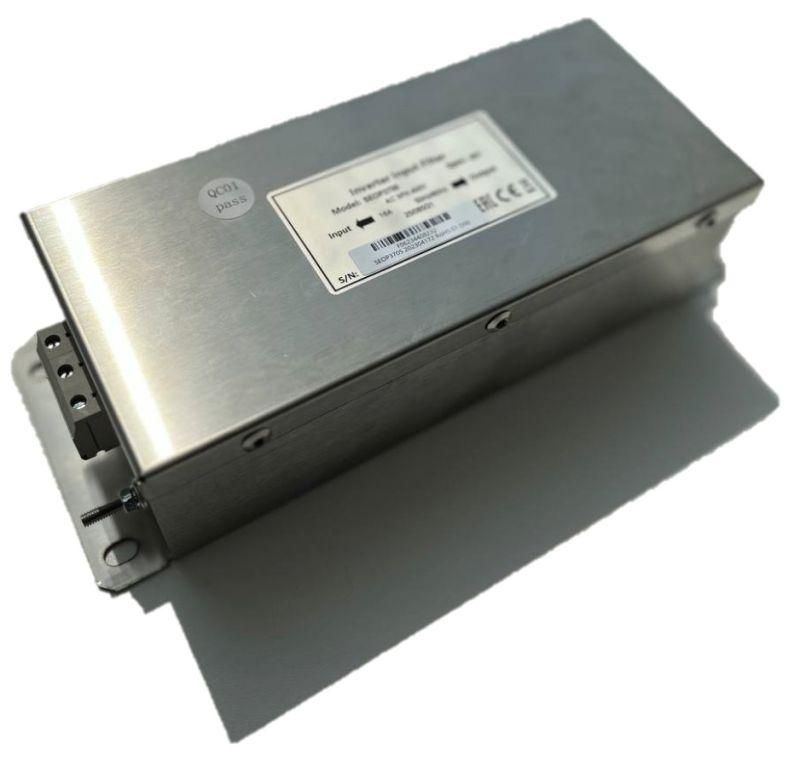

ЭМС фильтр SystemeVar 90-132 кВт 400В Systeme Electric SEOP3711

ЭМС фильтр 90-132 кВт 400В от Systeme Electric - устройство для подавления высокочастотных помех на входе преобразователей частоты серии SystemeVar. Артикул seop3711 предназначен для защиты сетевого оборудования от электромагнитных интерференций, возникающих при работе силовой электроники.

Назначение и область применения

ЭМС фильтр 90-132 кВт 400В устанавливается между источником питания и преобразователем частоты, чтобы снижать уровень радиопомех, излучаемых в сеть. Он предотвращает влияние гармоник и импульсных помех на другие устройства, подключённые к той же сети - например, чувствительную автоматику, PLC, системы связи или медицинское оборудование. Подходит для промышленного оборудования: насосов, компрессоров, конвейеров, станков с ЧПУ, где используются преобразователи частоты SystemeVar мощностью от 90 до 132 кВт.

Технические характеристики

• Напряжение питания: 3 фазы, 400 В переменного тока
• Номинальная мощность: 90–132 кВт
• Тип: ЭМС фильтр, серия SystemeVar, модель SEOP3
• Класс защиты: IP20 (для установки внутри шкафа)
• Подключение: клеммы для медных проводов, максимальный момент затяжки указан в руководстве

Совместимость и монтаж

ЭМС фильтр 90-132 кВт 400В совместим исключительно с преобразователями частоты SystemeVar. Монтируется строго перед преобразователем - на стороне питающей сети. Кабель питания подключается к входным клеммам фильтра, выходные клеммы идут к входу преобразователя. Для надёжности рекомендуется использовать экранированные кабели и обеспечивать минимальную длину подключения. Нельзя устанавливать за преобразователем - это нарушит работу фильтрации и может вызвать перегрев.

Безопасность и стандарты

ЭМС фильтр соответствует требованиям EN 55011 (промышленные, научные и медицинские радиочастотные устройства) и EN 61800-3 (электроприводы). Обеспечивает соответствие нормам EMC по классу C2/C3. Сертифицирован для работы в соответствии с IEC/EN 61800-5-1.

Преимущества

• Высокий коэффициент подавления высокочастотных помех в диапазоне 150 кГц – 30 МГц
• Стандартная конструкция для быстрой замены аналогичных моделей
• Интегрированные дроссели и конденсаторы, оптимизированные под нагрузку SystemeVar
• Не требует внешнего управления или настроек

Ограничения применения

• Не предназначена для однофазных систем - работает только при трёхфазном питании 400 В
• Не подходит для мощностей ниже 90 кВт или выше 132 кВт - возможна недостаточная эффективность или перегрузка
• Не используется в качестве автономного выключателя или защиты от перегрузки - требует наличия собственного коммутирующего аппарата
• Запрещено применять вне закрытых электрошкафов - степень защиты IP20 не допускает воздействия пыли и воды

Примеры использования

• Промышленный цех с несколькими насосными станциями на базе SystemeVar - фильтр предотвращает сбои в работе контроллеров
• Производственный участок с ЧПУ-станками, где требуется стабильная работа системы управления
• Логистический комплекс с конвейерами и частотниками, расположенными рядом с офисными зонами

Практические советы

• Перед установкой проверьте соответствие мощности двигателя и преобразователя - фильтр рассчитан именно на 90–132 кВт
• Обязательно используйте качественные медные кабели с достаточным сечением - не менее 35 мм2 для токов до 250 А
• При многократных запусках или частых изменениях нагрузки следите за температурой корпуса - при нагреве свыше 60 C проверьте вентиляцию шкафа
• Артикул seop3711 имеет жёстко заданные габариты - убедитесь, что есть место в шкафе для монтажа и доступа к клеммам
• Не заменяйте этот фильтр другими моделями без согласования с производителем преобразователя - отличаются внутренняя схема и параметры фильтрации
