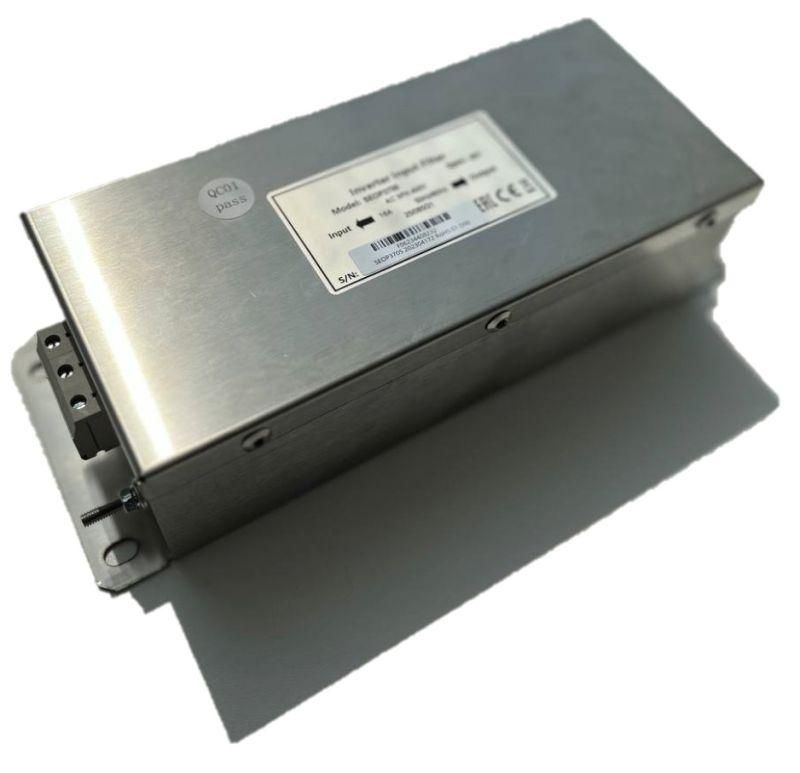

Фильтр выходной SystemeVar 90-132 кВт 400В Systeme Electric SEOP3811

Выходной фильтр 90-132 кВт 400В от Systeme Electric (артикул seop3811) предназначен для снижения высокочастотных помех на выходе преобразователей частоты серии SystemeVar, защищая двигатель и кабель от повреждений из-за импульсного напряжения.

Назначение и область применения

Выходной фильтр 90-132 кВт 400В устанавливается между преобразователем частоты и электродвигателем. Он сглаживает высокочастотные импульсы напряжения, возникающие при работе ШИМ-преобразователей, что предотвращает ранний износ изоляции обмоток двигателя и уменьшает электромагнитные помехи в сети. Применяется в системах с длинными кабелями (более 50 метров) и в условиях повышенной чувствительности к ЭМИ - например, на станках с ЧПУ, конвейерах, насосных станциях и других объектах с преобразователями частоты Series SystemeVar.

Технические характеристики

• Номинальная мощность: 90–132 кВт
• Напряжение питания: 3×400 В, 50/60 Гц
• Тип фильтра: EMC-фильтр (электромагнитная совместимость)
• Категория: SEOP3 - серия фильтров для системы SystemeVar
• Место установки: со стороны нагрузки (после преобразователя частоты)
• Защита корпуса: IP20 (не предназначена для открытых площадок)

Совместимость и монтаж

Выходной фильтр 90-132 кВт 400В совместим исключительно с преобразователями частоты серии SystemeVar. Подключение выполняется после выходных клемм преобразователя и перед входом в двигатель. Кабели должны быть подобраны с учётом тока нагрузки и класса изоляции. Максимальная длина кабеля между фильтром и двигателем - до 100 метров. Для надёжного контакта используйте кольцевые наконечники с зажимным моментом 1,5–2 Нм. Не допускается параллельное подключение нескольких фильтров на один преобразователь.

Безопасность и стандарты

Выходной фильтр 90-132 кВт 400В соответствует требованиям EN 61800-3 (EMC для приводных систем) и EN 60204-1 (безопасность машин). Сертификация подтверждает соответствие нормам по уровню радиопомех. Устройство не содержит опасных веществ согласно RoHS.

Преимущества

• Снижает перенапряжения на обмотках двигателя - продлевает срок службы изоляции
• Уменьшает уровень проводимой и излучаемой ЭМИ, что важно в плотных производственных средах
• Стандартный монтаж без необходимости изменения схемы управления
• Оптимизирован для работы с системой SystemeVar - обеспечивает совместимость по току и напряжению

Ограничения применения

• Не применяется с другими сериями преобразователей (например, Siemens, ABB, Delta)
• Не рассчитан на работу при температуре выше +40 C - требует принудительной вентиляции в жарких помещениях
• Не предназначен для установки вне помещений - отсутствует защита от влаги и пыли выше IP20
• Не заменяет входной фильтр - для защиты сети требуется отдельное устройство

Примеры использования

• ЧПУ-станки с длинными кабелями от преобразователя до двигателя (до 80 м)
• Лифтовые механизмы с частотным управлением
• Производственные линии с несколькими двигателями, работающими одновременно
• Объекты с чувствительной электроникой рядом - автоматизация, контрольные панели

Практические советы

• Перед установкой проверьте, чтобы выходной ток двигателя не превышал номинал фильтра (132 кВт = ~240 А при 400 В)
• Заземление корпуса фильтра обязательно - используйте шину PE с минимальным сечением 16 мм2
• Если кабель между фильтром и двигателем длиннее 100 м, рекомендуется дополнительно использовать dV/dt-фильтр
• Не закрывайте фильтр герметичными кожухами - необходим свободный доступ воздуха для теплоотвода
• Артикул seop3811 - единственный вариант для этой мощностной группы в серии SystemeVar; аналоги не гарантируют совместимость
