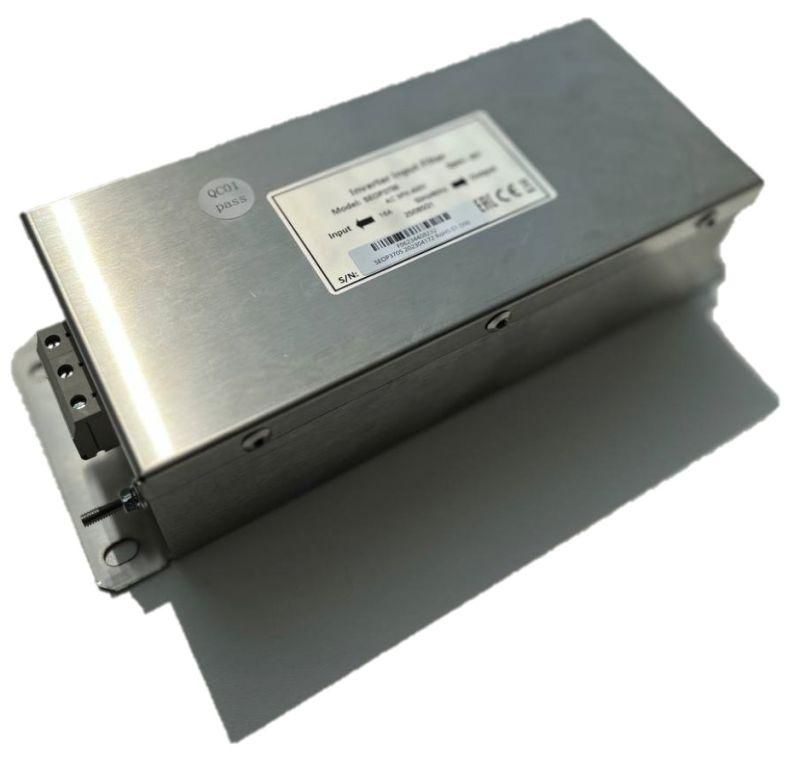

Фильтр выходной SystemeVar 450-500 кВт 400В Systeme Electric SEOP3814

Фильтр выходной 450–500 кВт 400В от Systeme Electric - устройство для снижения высокочастотных помех на стороне двигателя после преобразователя частоты. Артикул seop3814 предназначен для работы в составе систем управления с преобразователями частоты серии SystemeVar.

Назначение и область применения

Фильтр выходной 450–500 кВт 400В устанавливается между преобразователем частоты и электродвигателем. Его задача - подавить высокочастотные импульсы напряжения, возникающие из-за ШИМ-модуляции преобразователя. Это предотвращает повреждение изоляции обмоток двигателя, снижает уровень радиопомех и минимизирует токовые скачки в кабеле.

Подходит для промышленного оборудования: насосов, компрессоров, конвейеров, экструдеров и других механизмов с двигателями мощностью 450–500 кВт, работающих от сети 3×400 В.

Технические характеристики

• Мощность: 450–500 кВт
• Напряжение питания: 3 фазы, 400 В переменного тока
• Тип: ЭМС-фильтр (электромагнитная совместимость)
• Серия: SystemeVar
• Артикул: seop3814
• Установка: со стороны нагрузки (после преобразователя частоты)
• Тип изделия: фильтр выходной

Совместимость и монтаж

Фильтр seop3814 совместим исключительно с преобразователями частоты серии SystemeVar. Подключение выполняется после выходных клемм преобразователя и перед входными клеммами двигателя. Кабели должны быть защищены от перегрева и механических воздействий.

Обязательно соблюдайте рекомендованную длину кабеля между фильтром и двигателем - не более 50 метров. Превышение увеличивает риск резонансных колебаний и потери эффективности фильтрации.

Безопасность и стандарты

Фильтр соответствует требованиям EN 61800-3 по уровню электромагнитной совместимости. Обеспечивает класс защиты IP20 - допускается установка только внутри закрытых шкафов или помещений с контролируемой средой.

Преимущества

• Снижает напряжение нарастания dv/dt до безопасных значений для изоляции двигателя
• Уменьшает токи утечки, продлевая срок службы подшипников
• Стабилизирует форму сигнала на выходе, улучшая работу двигателя
• Снижает интерференцию с соседним оборудованием и сетью связи

Ограничения применения

• Не применяется с другими сериями преобразователей - только с SystemeVar
• Не предназначена для работы при напряжении выше 400 В или ниже 380 В
• Запрещено использовать вне закрытых электрошкафов - отсутствует защита от влаги и пыли
• Не заменяет входной фильтр - работает только на выходной стороне системы

Примеры использования

• Привод насосной станции в водоканале с двигателем 480 кВт
• Линия производства пластиковых изделий с экструдером 500 кВт
• Конвейерная система на заводе по переработке металла

Практические советы

• Перед установкой проверьте соответствие мощности двигателя и фильтра - seop3814 рассчитан именно на диапазон 450–500 кВт
• Используйте экранированные силовые кабели между фильтром и двигателем - это усиливает эффект подавления помех
• Не забудьте заземлить корпус фильтра через надежный контакт с шиной PE
• При длительной работе при максимальной нагрузке обеспечьте достаточную вентиляцию шкафа - возможен нагрев до +55 C
