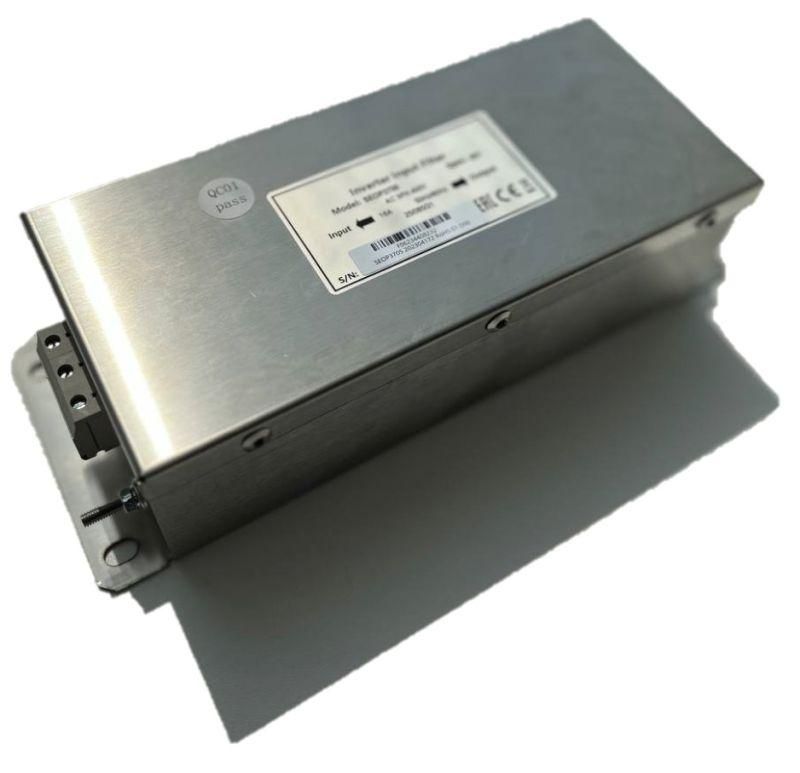

ЭМС фильтр SystemeVar 450-500 кВт 400В Systeme Electric SEOP3715

ЭМС фильтр 450-500 кВт 400В от бренда Systeme Electric (арт. seop3715) предназначен для снижения высокочастотных помех, генерируемых преобразователями частоты SeriesystemeVar, и обеспечивает соответствие нормам электромагнитной совместимости на стороне питающей сети.

Назначение и область применения

ЭМС фильтр 450-500 кВт 400В устанавливается между источником питания и преобразователем частоты системы SystemeVar. Его задача - подавить высокочастотные шумы, возникающие из-за коммутаций IGBT-ключей, которые могут вызывать помехи в других устройствах, нарушать работу автоматики или выходить за пределы норм EMC. Применяется в системах с мощными двигателями: насосах, компрессорах, конвейерах, экструдерах, где установлены преобразователи частоты SeriesystemeVar мощностью 450–500 кВт.

Технические характеристики

• Номинальная мощность: 450–500 кВт
• Напряжение питания: 3×400 В переменного тока, 50/60 Гц
• Тип: ЭМС фильтр, серия SystemeVar, модель SEOP3
• Установка: на входе (со стороны питающей сети)
• Производитель: Systeme Electric (SE)
• Артикул: seop3715

Совместимость и монтаж

ЭМС фильтр 450-500 кВт 400В совместим исключительно с преобразователями частоты серии SystemeVar. Монтировать необходимо перед преобразователем, между сетью и устройством. Подключение выполняется через клеммы L1/L2/L3/N и PE. Кабельный ввод рассчитан на провода соответствующего сечения - проверьте требования в руководстве по установке. Обязательна надёжная заземление корпуса фильтра через шину PE. Неправильная последовательность монтажа (например, установка после преобразователя) сводит эффект к минимуму.

Безопасность и стандарты

Изделие соответствует европейским нормам EN 61800-3 и EN 55011 для класса C2/C3, что позволяет использовать его в промышленной среде без дополнительных мер защиты. Соответствует директиве EMC 2014/30/EU. Сертификация подтверждена производителем Systeme Electric.

Преимущества

• Высокий уровень подавления conducted EMI - снижает риск сбоев в соседнем оборудовании
• Оптимизирован для работы именно с преобразователями SystemeVar - гарантирует согласованную работу
• Стандартный форм-фактор - легко интегрируется в существующие щитовые решения
• Не требует внешнего управления - работает автономно

Ограничения применения

• Не напряжений выше 400 В - использование на 480 В или 690 В недопустимо
• Не предназначено для однофазных цепей - только трёхфазные системы 3N~
• Не заменяет входной реактор или dV/dt-фильтр - при необходимости одновременной защиты от перенапряжений требуется доп. оборудование
• Не рекомендовано применение вне контролируемой промышленной среды (например, в жилых помещениях или на открытых площадках без защиты)

Примеры использования

• Центробежный насос с двигателем 480 кВт, управляемый преобразователем SystemeVar - фильтр seop3715 предотвращает помехи в системе SCADA
• Линия производства пластиковой трубки с экструдером 500 кВт - фильтр 450-500 кВт 400В снижает влияние на радиопередатчики в цеху
• Компрессорная станция с несколькими ЧРП - один фильтр на каждый преобразователь обеспечивает стабильную работу контрольных плат

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки не превышал указанный в документации - даже при 450 кВт возможны кратковременные пики
• Заземление фильтра должно иметь минимальную длину и максимальную площадь контакта - используйте плоский медный вывод, а не многожильный кабель
• Не располагайте силовые кабели рядом с сигналами - даже с фильтром сохраняйте расстояние более 30 см между power и control-проводами
• При наличии нескольких преобразователей - применяйте отдельный фильтр 450-500 кВт 400В на каждую ось, параллельное подключение запрещено
• Обязательно храните документацию - при сервисном обслуживании потребуется верифицировать тип и серийный номер (seop3715)
