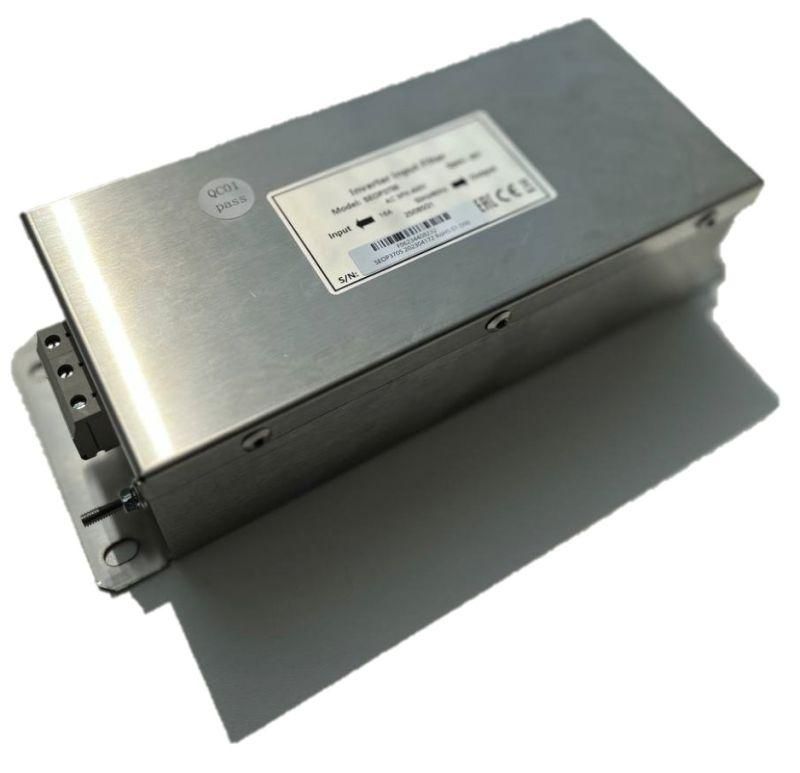

ЭМС фильтр SystemeVar 55-75 кВт 400В Systeme Electric SEOP3710

ЭМС фильтр 55-75 кВт 400В от Systeme Electric - устройство для подавления высокочастотных помех на входе преобразователей частоты серии SystemeVar. Артикул seop3710 предназначен для защиты сетевого оборудования от электромагнитных интерференций, возникающих при работе силовой электроники.

Назначение и область применения

ЭМС фильтр 55-75 кВт 400В устанавливается между источником питания и преобразователем частоты, чтобы предотвратить распространение высокочастотных шумов обратно в электросеть. Это необходимо для соблюдения норм электромагнитной совместимости (EMC) и защиты других подключённых устройств - автоматики, чувствительного оборудования, систем связи.

Подходит для установки на промышленном оборудовании: насосах, компрессорах, конвейерах, станках с ЧПУ, где используются преобразователи частоты SystemeVar мощностью 55–75 кВт.

Технические характеристики

• Напряжение питания: 3 фазы, 400 В переменного тока
• Номинальная мощность: 55–75 кВт
• Тип устройства: ЭМС фильтр (электромагнитный фильтр)
• Серия: SystemeVar
• Артикул: seop3710
• Производитель: Systeme Electric (SE)
• Класс фильтрации: соответствует требованиям EN 61800-3 (для промышленной среды)

Совместимость и монтаж

ЭМС фильтр 55-75 кВт 400В совместим исключительно с преобразователями частоты серии SystemeVar. Установка обязательна со стороны питающей сети - то есть перед преобразователем, между автоматическим выключателем и входом частотника.

Для правильного монтажа:

• Используйте кабель сечением, соответствующим нагрузке (не менее 16 мм2 для 75 кВт)
• Закрепите фильтр на металлической поверхности с хорошим контактом заземления
• Подключение входных клемм - к сети, выходных - к преобразователю частоты
• Не допускайте перегибов проводов и длинных участков без экранирования

Безопасность и стандарты

ЭМС фильтр seop3710 соответствует европейскому стандарту EN 61800-3, который регламентирует уровень электромагнитных излучений для приводных систем. Обеспечивает соответствие требованиям к электромагнитной совместимости в промышленной среде категории C3.

Преимущества

• Стандартное решение для снижения радиопомех от преобразователей SystemeVar
• Защищает соседнее оборудование от ложных срабатываний и сбоев
• Уменьшает риск отказов в системах управления и связи
• Обеспечивает легальное соответствие нормам EMC без необходимости доработки системы

Ограничения применения

• Не предназначена для работы при напряжении выше 400 В или ниже 380 В
• Не подходит для однофазных сетей - только трёхфазные 400 В
• Не заменяет входной реактор или дроссель - работает в паре с ними при повышенных требованиях к качеству сети
• Не рассчитана на длительную работу при температуре выше +50 C
• Не используется вне помещений без дополнительной защиты от влаги и пыли

Примеры использования

• Промышленный конвейер с частотным управлением на пищевом предприятии
• Циркулярный станок с ЧПУ в деревообрабатывающем цеху
• Воздушный компрессор мощностью 75 кВт в заводском энергоцентре
• Насосная станция в системе водоснабжения с частотником SystemeVar

Практические советы

• Перед установкой проверьте, что преобразователь частоты действительно относится к серии SystemeVar - фильтр несовместим с другими сериями даже от того же бренда
• Если в объекте много частотников - используйте один фильтр на каждый, а не групповое подключение
• Проверяйте контакт заземления фильтра мультиметром - плохой контакт сводит на нет эффективность фильтрации
• При наличии жестких требований к уровню гармоник - дополнительно установите входной дроссель
• Артикул seop3710 - единственный вариант для мощности 55–75 кВт в этой серии; другие модели не подходят по токовым характеристикам
