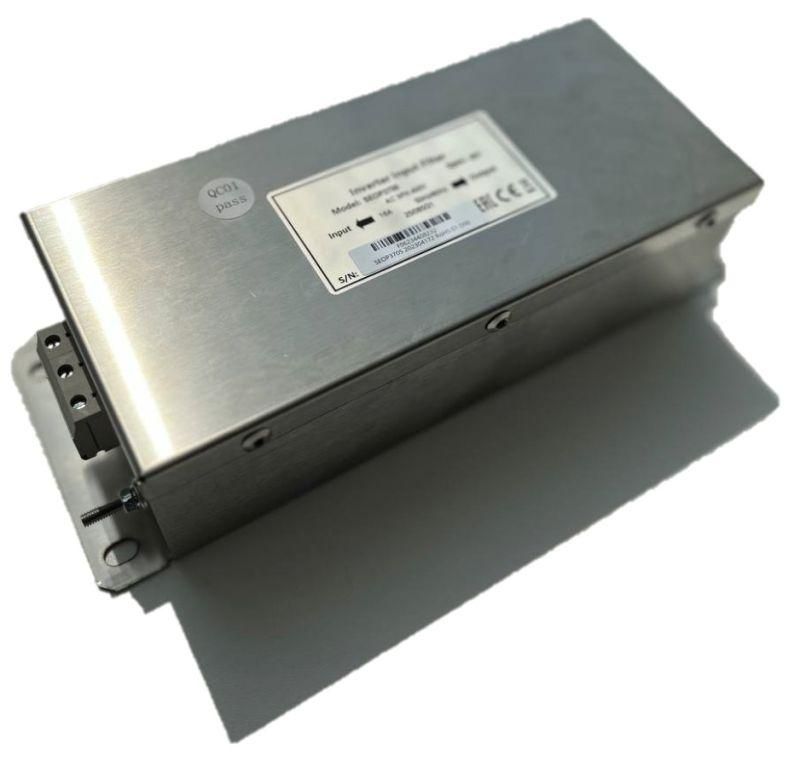

Фильтр выходной SystemeVar 22-30 кВт 400В Systeme Electric SEOP3808

Выходной фильтр 22-30 кВт 400В от бренда Systeme Electric (артикул seop3808) предназначен для снижения высокочастотных помех на выходе преобразователей частоты серии SystemeVar, защищая двигатель и кабель от повреждений из-за импульсного напряжения.

Назначение и область применения

Выходной фильтр 22-30 кВт 400В устанавливается между преобразователем частоты и электродвигателем. Его задача - сгладить высокочастотные импульсы напряжения, генерируемые ШИМ-выходом преобразователя. Это предотвращает перегрев изоляции обмоток двигателя, уменьшает риск пробоя кабеля и снижает уровень радиопомех, которые могут влиять на чувствительную аппаратуру рядом.

Подходит для систем с преобразователями частоты SystemeVar, где требуется надёжная работа двигателей на длинных кабелях (более 50 метров) или в условиях повышенных электромагнитных требований.

Технические характеристики

• Номинальная мощность: 22–30 кВт
• Напряжение питания: 3 фазы, 400 В +-10%
• Тип фильтра: ЭМС-фильтр (электромагнитная совместимость)
• Серия: SystemeVar (совместим с SEOP3)
• Установка: со стороны нагрузки (после преобразователя частоты)
• Тип изделия: фильтр выходной

Совместимость и монтаж

Выходной фильтр 22-30 кВт 400В совместим исключительно с преобразователями частоты серии SystemeVar. Подключение выполняется после выходных клемм преобразователя и перед входными клеммами двигателя. Кабели должны быть подобраны по токовой нагрузке и иметь экранирование при необходимости.

Обязательно соблюдайте полярность фаз - L1, L2, L3. Нулевой провод и заземление подключаются согласно схеме производителя. Монтаж допускается в щите управления или на стене с обеспечением минимального свободного пространства вокруг для теплоотвода.

Безопасность и стандарты

Фильтр соответствует требованиям EN 61800-3 по уровню электромагнитных помех. Применяется в соответствии с нормами IEC 60204-1 для безопасности электрооборудования машин. Не содержит опасных материалов в соответствии с RoHS.

Преимущества

• Снижает напряжение нарастания dU/dt до безопасных значений (< 500 В/мкс), продлевая срок службы двигателя.
• Уменьшает токовые скачки, вызывающие нагрев кабеля и контактных элементов.
• Защищает от ложных срабатываний защиты преобразователя из-за высоких гармоник.
• Стандартный корпус с клеммниками для быстрого подключения без инструментов.

Ограничения применения

• Не предназначена для работы при напряжении выше 440 В или ниже 340 В.
• Не используется в сетях с постоянным током или однофазном питании.
• Не заменяет входной фильтр - применяется только на выходе преобразователя.
• Не рекомендован для двигателей мощностью менее 22 кВт - эффективность снижается, возможна перегрузка по току.

Примеры использования

• Приводы насосов и вентиляторов на промышленных объектах с длинными кабельными трассами.
• Линии конвейеров в пищевой и химической промышленности, где важна электромагнитная совместимость.
• ЧПУ-станки и автоматические линии с чувствительной контроллерной аппаратурой рядом.

Практические советы

• Перед установкой проверьте соответствие мощности двигателя - фильтр рассчитан именно на 22–30 кВт; использование вне этого диапазона может привести к перегреву.
• Если кабель от фильтра до двигателя длиннее 100 метров, дополнительно используйте экранированный кабель и правильно заземлите экран.
• Не забывайте про тепловую нагрузку - фильтр выделяет тепло. Обеспечьте вентиляцию в шкафу или установите его в хорошо проветриваемом месте.
• Артикул seop3808 - единственный вариант этой модели в серии SystemeVar. Аналоги других брендов не гарантируют совместимости.
