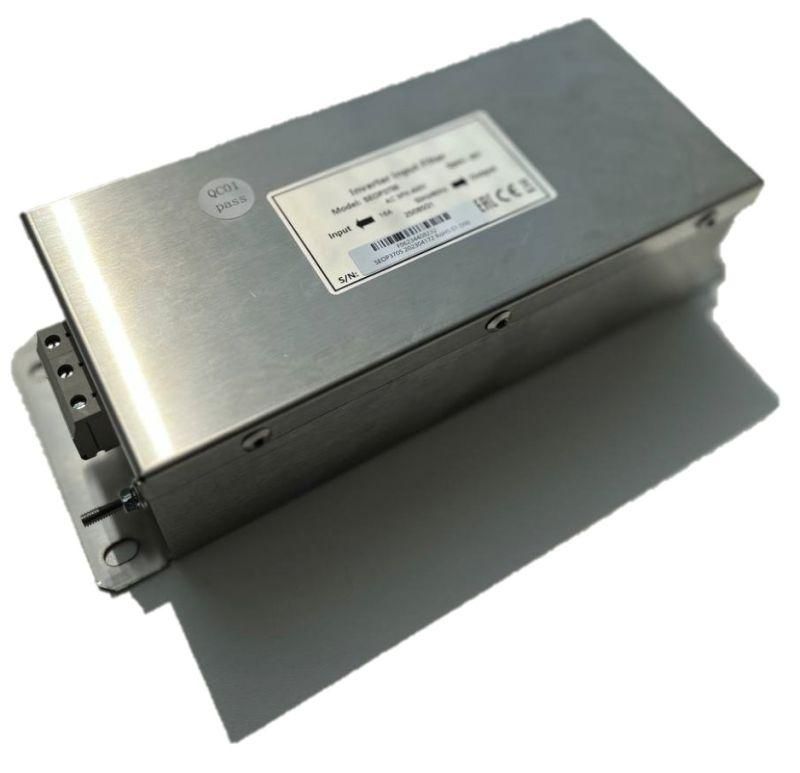

ЭМС фильтр SystemeVar 160-200 кВт 400В Systeme Electric SEOP3712

ЭМС фильтр 160-200 кВт 400В от бренда Systeme Electric (артикул seop3712) предназначен для подавления высокочастотных помех, возникающих на входе преобразователей частоты серии SystemeVar, обеспечивая совместимость оборудования с сетью и снижая риск интерференции с другими устройствами.

Назначение и область применения

ЭМС фильтр 160-200 кВт 400В устанавливается между питающей сетью и преобразователем частоты - то есть на стороне питания, перед самим преобразователем. Его задача - задерживать высокочастотные шумы, генерируемые импульсными силовыми элементами преобразователя, чтобы они не попали обратно в сеть. Это необходимо для соблюдения норм электромагнитной совместимости (EMC) и предотвращения сбоев в работе чувствительного оборудования рядом - автоматики, датчиков, систем связи.

Подходит для установки на промышленных объектах: насосные станции, конвейеры, компрессоры, экструдеры, где используются преобразователи частоты SystemeVar мощностью 160–200 кВт.

Технические характеристики

• Тип: ЭМС фильтр (электромагнитный фильтр для подавления помех)
• Напряжение: 3 фазы, 400 В +-10%
• Номинальная мощность: 160–200 кВт
• Серия: SystemeVar (совместим с преобразователями частоты этой серии)
• Модель: SEOP3 (тип фильтра, соответствует требованиям EN 55011 Class A)
• Установка: на стороне питающей сети (до преобразователя частоты)

Совместимость и монтаж

ЭМС фильтр 160-200 кВт 400В проектировался специально для работы с преобразователями частоты SystemeVar. Он не заменяет входной реактор или дроссель - работает дополняя их функции. Монтируется в распределительном щите перед преобразователем. Подключение выполняется через клеммы L1/L2/L3/N/PE. Кабель питания должен иметь достаточное сечение - рекомендуется использовать медный кабель сечением не менее 50 мм2 для тока 380 А (по данным системы Systeme). Обязательно заземление корпуса фильтра через PE-клемму с минимальным сопротивлением контакта.

Не требует внешнего управления. После подключения - никаких настроек.

Безопасность и стандарты

Соответствует европейскому стандарту EN 55011 Class A - позволяет применять оборудование в промышленной среде без нарушений по уровню радиопомех. Соответствует также IEC 61800-3. Сертифицирован для работы в условиях перепадов температур от –25C до +50C. Защита IP20 - только внутри закрытых щитов.

Преимущества

• Высокий уровень подавления проводимых помех - снижает вероятность сбоев в контроллерах и датчиках
• Интегрированная конструкция - минимизирует количество точек подключения и потери энергии
• Специально адаптирован под серию SystemeVar - гарантирует оптимальную работу без перегрузок
• Стандартные клеммы - удобство монтажа и обслуживания

Ограничения применения

• Не предназначена для однофазных сетей - только трёхфазные 400 В
• Не подходит для мощностей ниже 160 кВт или выше 200 кВт - возможна недостаточная эффективность или перегрев
• Запрещено устанавливать после преобразователя частоты - фильтр будет работать некорректно
• Не защищает от скачков напряжения или перенапряжений - требуется отдельная защита (например, surge protector)
• Не рассчитана на работу вне помещений - IP20 не обеспечивает защиту от влаги и пыли

Примеры использования

• Промышленный конвейер с преобразователем SystemeVar 185 кВт - фильтр предотвращает сбои в работе PLC
• Центробежный насос в водоканале - снижает помехи в системах дистанционного считывания показаний
• Линия производства пластиковой трубки - исключает ложные срабатывания терморегуляторов

Практические советы

• Перед установкой проверьте соответствие мощности нагрузки - фильтр seop3712 точно рассчитан на 160–200 кВт, меньшая мощность не повредит, но не даст эффекта
• Обеспечьте свободное пространство вокруг фильтра - он нагревается при длительной работе, нужна циркуляция воздуха
• Используйте качественные кабели с надёжными контактами - плохой контакт увеличивает уровень помех
• При наличии нескольких преобразователей - каждый требует своего фильтра; параллельное подключение одного фильтра на несколько устройств запрещено
• Проверяйте состояние клемм каждые 6 месяцев - окисление контактов снижает эффективность фильтрации
