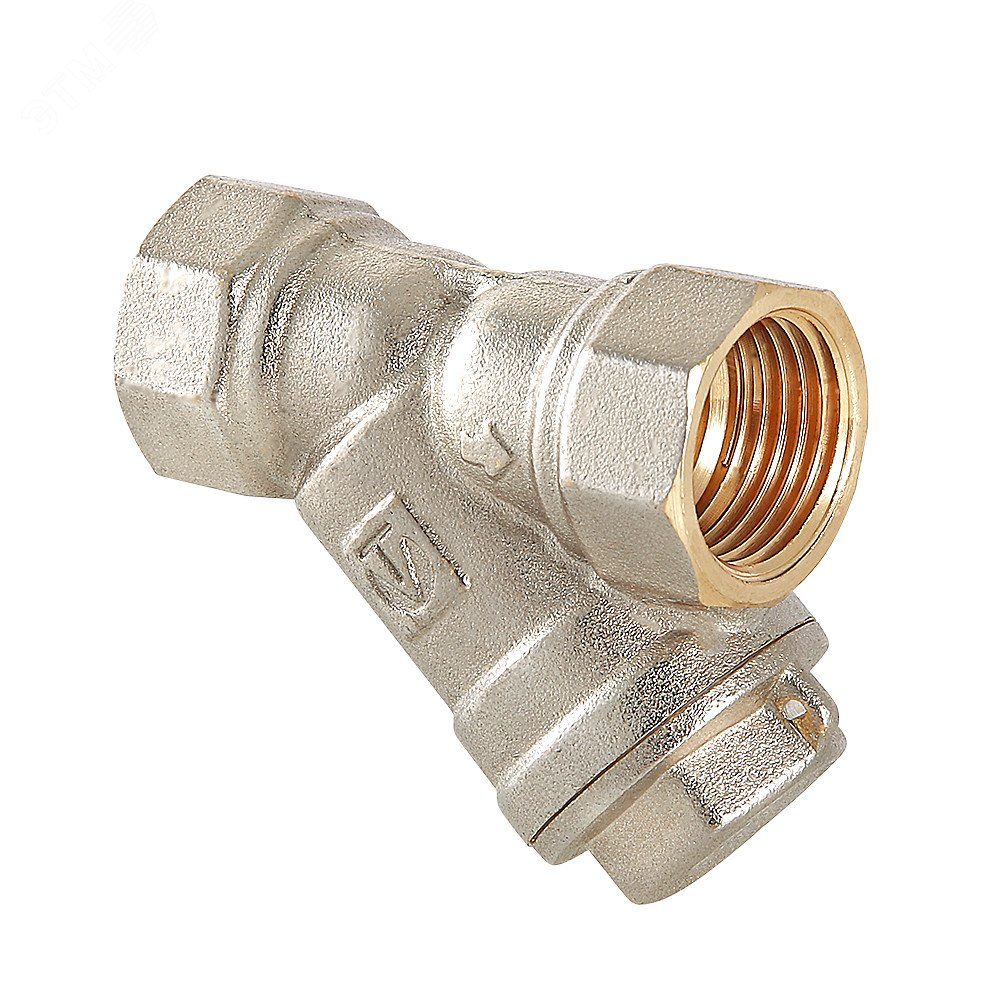

Фильтр ВВ 1' сетчатый, косой, никелированный - VT.192.N.06 VALTEC AF1920006

Фильтр высоковольтный 1 дюйм сетчатый косой никелированный (артикулы af1920006 и vt.192.n.06, бренд VALTEC) предназначен для механической очистки жидкостей и газов от крупных частиц в системах с высоким давлением. Его косая форма и прочная никелированная латунная конструкция обеспечивают надёжную работу в сложных условиях.

Назначение и область применения

Этот фильтр используется для защиты оборудования - насосов, клапанов, расходомеров - от повреждений твёрдыми частицами в рабочей среде. Подходит для систем с водой, маслом, паром и другими неагрессивными жидкостями и газами. Применяется в промышленных установках: на тепловых пунктах, в системах ГВС, на станках, в трубопроводах с высоким давлением.

Технические характеристики

• Резьба присоединения: внутренняя (ВВ), 1 дюйм
• Материал корпуса: латунь CW617N (по EN 12165), никелированная поверхность
• Исполнение: косое - угол между входом и выходом около 45°
• Рабочее давление: до 20 бар
• Максимальная температура среды: 150 C
• Степень фильтрации: 500 мкм (для модели с резьбой 1")
• Уплотнение: тефлоновая прокладка между корпусом и пробкой
• Возможность замены фильтрующего элемента: да

Совместимость и монтаж

Фильтр высоковольтный 1 дюйм сетчатый косой никелированный монтируется в любую точку трубопровода с резьбовым соединением. Установка возможна как в горизонтальной, так и в вертикальной плоскости - при вертикальной сборке поток должен двигаться сверху вниз. Для герметичности используйте подходящий ленточный или нитьевой уплотнитель на резьбе. Не перетягивайте соединения - латунь чувствительна к деформации.

Безопасность и стандарты

Корпус выполнен из латуни CW617N, соответствует европейскому стандарту EN 12165. Никелирование защищает от коррозии и облегчает очистку. Тефлоновая прокладка обеспечивает химическую стойкость и долговечность при температуре до 150 C. Фильтр не предназначен для работы с агрессивными средами: кислотами, щелочами, растворителями.

Преимущества

• Никелированная поверхность - устойчивость к коррозии, легко моется
• Косая форма - снижает гидравлическое сопротивление, удобство обслуживания
• Съёмная пробка с пломбировочным отверстием - позволяет контролировать целостность и проводить проверки
• Заменяемый фильтрующий элемент - продлевает срок службы всего устройства
• Высокая термостойкость - работает при температурах до 150 C

Ограничения применения

• Не использовать с агрессивными химическими веществами - даже при температуре ниже 150 C
• Не применять в системах с частыми гидроударами - риск повреждения сетки
• Подходит только для фильтрации частиц ≥500 мкм; мельчайшие загрязнители не задерживаются
• Не рассчитан на использование в системах с высоким содержанием песка или металлической стружки - требует предварительного осаждения крупных частиц

Примеры использования

• На входе в циркуляционный насос системы отопления
• Перед регулятором давления в газопроводе
• В линии подачи теплоносителя на тепловой пункт
• На технологических линиях с использованием масла или пара

Практические советы

• При монтаже обращайте внимание на направление потока - оно указано на корпусе стрелкой
• После первого запуска системы рекомендуется проверить и промыть фильтр через 1–2 недели
• Для замены сетки используйте оригинальный фильтрующий элемент VT.050.N - совместим с моделью af1920006
• При установке в вертикальном положении обязательно соблюдайте направление потока сверху вниз - иначе возможен засор и затруднённый доступ к пробке
• Проверяйте посадочный диаметр трубы - резьба 1" соответствует условному проходу DN25
