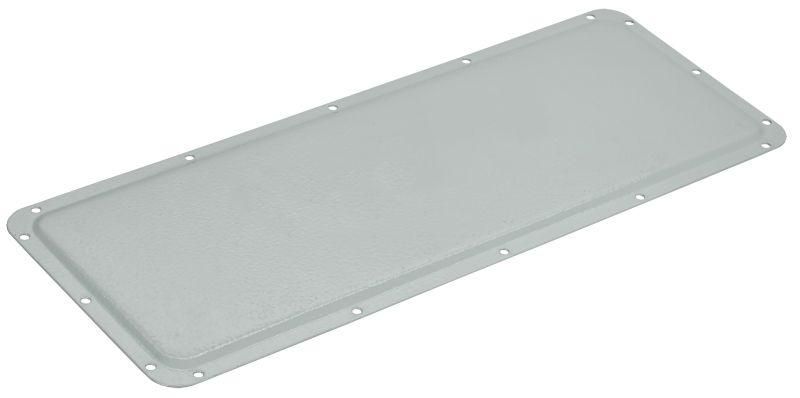

Фланец кабельный 245х120 глухой TITAN IEK TI-00D-FLG-245-120

Фланец кабельный глухой 245х120 от IEK (ИЭК) с артикулом ti-00d-flg-245-120 предназначен для герметичного ввода кабелей в корпуса металлических щитов управления TITAN 5 и TITAN 7. Изготовлен из стали с порошковым покрытием, обеспечивает долговечную фиксацию и защиту от внешних воздействий.

Назначение и область применения

Фланец кабельный глухой 245х120 используется исключительно для монтажа на корпуса щитов управления серии TITAN 5 и TITAN 7. Он служит для создания герметичного прохода через стенку корпуса, где кабели входят внутрь без необходимости установки кабельной муфты или уплотнительного элемента. Применяется в промышленных системах автоматизации, на объектах с высокими требованиями к защите оборудования от пыли и влаги.

Технические характеристики

• Тип изделия: фланец кабельный глухой
• Размеры: 245×120 мм - внешние габариты для совмещения с отверстием в корпусе щита
• Материал: сталь - обеспечивает механическую прочность и жесткость
• Предварительная штамповка: да - позволяет точно соответствовать форме отверстия в корпусе TITAN
• Защитное покрытие: порошковое - устойчиво к коррозии, царапинам и химическим воздействиям
• Срок службы: 15 лет - при соблюдении условий эксплуатации в закрытых помещениях или защищённых зонах

Совместимость и монтаж

Фланец кабельный глухой 245х120 совместим только с корпусами щитов TITAN 5 и TITAN 7 от IEK. Устанавливается в заранее подготовленное прямоугольное отверстие в передней или боковой стенке корпуса. Крепится болтовым соединением через предварительно выполненные отверстия в фланце. Монтаж выполняется до прокладки кабелей - после установки фланца кабель заводится внутрь через технологическое отверстие в нем, затем заполняется герметиком или уплотняется согласно проекту.

Безопасность и стандарты

Фланец изготовлен в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в промышленном электрооборудовании. Хотя сам фланец не является устройством защиты от поражения током, он обеспечивает целостность IP-класса корпуса TITAN при правильной сборке. Соответствие стандартам IEC 61439 и ГОСТ Р 50030.2 реализуется через комплектность системы TITAN в целом.

Преимущества

• Усиленная конструкция благодаря предварительной штамповке - точное соответствие контуру корпуса, минимизация люфта
• Порошковое покрытие повышает срок службы и снижает риск коррозии даже в условиях повышенной влажности
• Не требует дополнительных уплотнителей - при правильно выполненном монтаже обеспечивает надёжную герметизацию
• Совместимость с сериями TITAN 5 и TITAN 7 - гарантирует взаимозаменяемость и стандартизированную сборку

Ограничения применения

• Не применяется вне корпусов TITAN 5 и TITAN 7 - несовместим с другими типами щитов
• Не предназначен для открытых площадок без защиты от осадков - хотя покрытие устойчиво, фланец не имеет степени защиты IP самостоятельно
• Не рассчитан на частые демонтажи - многократное снятие может повредить резьбу крепления или покрытие
• Не заменяет кабельные вводы с уплотнением - внутри фланца необходимо дополнительно использовать уплотнители или термоусадочные трубки для герметизации самих кабелей

Примеры использования

• Ввод силового кабеля питания в щит TITAN 7 на производственной линии
• Подключение сигнальных кабелей от датчиков в распределительном щите TITAN 5 на пищевом предприятии
• Монтаж кабелей связи и управления в автоматических системах на объектах ЖКХ

Практические советы

• Перед установкой проверьте размер отверстия в корпусе - он должен точно соответствовать 245×120 мм
• Используйте болты с подходящей длиной и головкой - слишком длинные могут задеть внутреннее оборудование
• После монтажа фланца обязательно заполните пространство вокруг кабеля герметиком или используйте кабельные вставки - фланец сам по себе не герметизирует кабель
• При работе в агрессивной среде регулярно осматривайте покрытие фланца - при появлении царапин рекомендуется обработать их антикоррозийным составом
• Артикул ti-00d-flg-245-120 всегда указывается в спецификации к щитам TITAN - сохраняйте его при заказе запчастей
