Фланец цоколя бок. 100x500мм ВхГ (2шт) | ZN5000 ABB

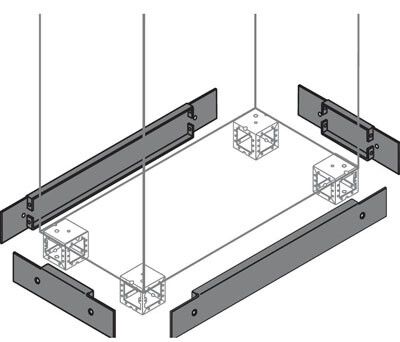

Фланец цоколя боковой 100х500мм (2шт) от ABB в серии IS2 предназначен для сборки корпусов распределительных устройств, обеспечивая жесткую фиксацию боковых стенок цоколя. Артикул zn5000 используется в промышленной автоматизации там, где требуется надежная механическая сборка без сварки.

Назначение и область применения

Фланец цоколя боковой 100х500мм (2шт) применяется для соединения боковых панелей с нижним основанием (цоколем) электрошкафов. Комплект из двух элементов позволяет собирать прямоугольные корпуса стандартного формата. Подходит для установки в помещениях с умеренной запыленностью — например, на заводах, в цехах, на транспорте или в системах управления технологическими процессами.

Технические характеристики

• Габаритные размеры: 115×530 мм — внешние габариты, учитывающие выступы и крепежные элементы;
• Рабочая высота: 100 мм — фактический размер участка, который контактирует с цоколем и боковой стенкой;
• Длина: 500 мм — длина фланца по рабочей поверхности;
• Материал: сталь — обеспечивает прочность и долговечность при механических нагрузках;
• Цвет: серый — стандартный цвет покрытия, совместим с другими компонентами серии IS2;
• Тип изделия: фланцы цоколя — предназначены исключительно для сборки рамных конструкций, не являются несущими элементами;
• Исполнение: комплект из двух штук — один фланец для каждой боковой стороны корпуса.

Совместимость и монтаж

Фланец цоколя боковой 100х500мм (2шт) совместим с другими деталями серии IS2 от ABB, включая передние и задние стенки цоколя, а также базовые платформы. Крепление осуществляется саморезами или заклепками через предварительно просверленные отверстия. Для точной сборки рекомендуется использовать монтажную планку или шаблон, чтобы избежать перекосов. Посадочные поверхности имеют плоскую форму — требуют ровной подготовки кромок боковых панелей.

Преимущества

• Высокая механическая жесткость благодаря стальной конструкции — снижает риск деформации при транспортировке и эксплуатации;
• Унифицированная система крепления — совместима с другими элементами серии IS2, что ускоряет сборку и замену;
• Не требует сварки — экономит время монтажа и исключает необходимость в специализированном оборудовании;
• Серый цвет соответствует стандартному оформлению корпусов ABB — обеспечивает эстетичный вид без дополнительной окраски.

Ограничения применения

• Не предназначен для наружной установки — материал не имеет антикоррозийного покрытия повышенной защиты;
• Не рассчитан на значительные динамические нагрузки — не следует использовать в условиях сильной вибрации без дополнительного усиления;
• Не является герметизирующим элементом — для IP-защиты необходимо применять уплотнители отдельно;
• Подходит только для сборки цоколей с внутренними размерами, соответствующими 100×500 мм — не универсальный элемент.

Примеры использования

• Сборка корпусов АВР (автоматического ввода резерва) в промышленных щитовых;
• Конструкция цоколя для шкафов управления насосными станциями;
• Монтаж распределительных щитов на конвейерах в пищевой промышленности;
• Создание временных или модульных стоек для тестирования оборудования.

Практические советы

• Перед монтажом проверьте, что толщина боковой стенки совпадает с глубиной фланца — 100 мм; если панель толще, используйте прокладки;
• При использовании нескольких фланцев в одном корпусе — выставляйте их по уровню, чтобы избежать перекоса всей конструкции;
• Артикул zn5000 всегда заказывается комплектом из двух единиц — даже если нужна одна сторона, второй элемент пригодится для резерва или будущего расширения;
• Не используйте болты большего диаметра, чем предусмотрено — это повредит резьбу в стали и снизит надежность крепления.
