Рама шкафа IS2 600x500ШхГ IP65 верхняя/нижняя ABB EK6050KN

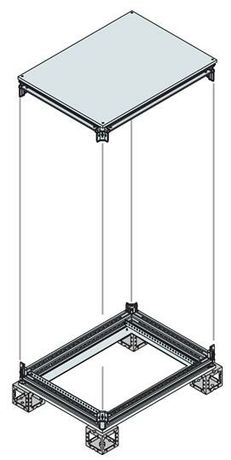

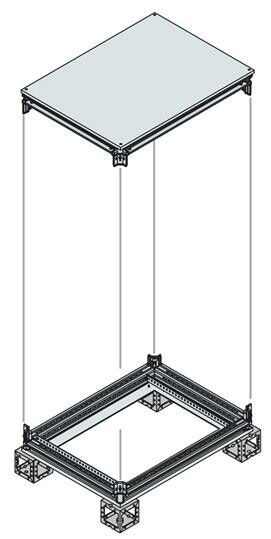

Рама шкафа верхняя/нижняя 600x500 мм от ABB (артикул ek6050kn) - металлическая опора для сборки распределительных щитов, обеспечивающая жесткую основу и защиту внутреннего оборудования. Применяется в составе серийной системы IS2 для промышленного и коммерческого электрооборудования.

Назначение и область применения

Рама шкафа верхняя/нижняя 600x500 мм служит для формирования верхней или нижней части корпуса электрического шкафа. Она обеспечивает механическую устойчивость конструкции, защищает внутренние компоненты от внешних воздействий и позволяет легко собирать шкафы стандартизированного размера. Подходит для установки в цехах, на объектах ЖКХ, транспорте и других местах, где требуется надежная герметичная защита.

Технические характеристики

• Размеры: 600 мм (ширина) × 500 мм (глубина)
• Материал: сталь - прочная, устойчивая к деформациям
• Тип изделия: крыша/основание - используется как верхняя или нижняя панель
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Цвет: стальной - естественный металл, без покрытия
• Соответствие нормам: ГОСТ Р 51321.1-2007, ГОСТ Р 52796-2007

Совместимость и монтаж

Рама шкафа верхняя/нижняя 600x500 мм совместима со всеми элементами серии IS2 от ABB. Монтируется с помощью болтовых соединений на боковые стенки шкафа. Для сборки требуются стандартные крепежи, входящие в комплект шасси IS2. Установка выполняется после монтажа стоек и перед фиксацией дверей. Обеспечивает точную геометрию рамы - важно для правильной работы замков и уплотнителей.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1-2007 (электроустановочные устройства) и ГОСТ Р 52796-2007 (защита от доступа к опасным частям). Степень защиты IP65 гарантирует безопасную работу в условиях повышенной запыленности и влажности, исключая риск короткого замыкания из-за попадания воды или пыли.

Преимущества

• Высокая жесткость стали предотвращает прогиб при нагрузках
• IP65 обеспечивает долговечность в сложных средах - например, на производствах с мойкой оборудования
• Стандартные размеры позволяют использовать готовые решения без доработок
• Совместимость с системой IS2 снижает время сборки и повышает надежность соединений

Ограничения применения

• Не предназначена для наружной установки без дополнительной оболочки - не является самостоятельным корпусом
• Не рекомендуется применять в агрессивных химических средах без антикоррозийной обработки
• Подходит только для шкафов с размерами 600×500 мм; несовместима с другими габаритами

Примеры использования

• Верхняя крышка для шкафа управления насосной станцией
• Основание для распределительного щита на конвейере пищевого завода
• Закрывающий элемент в автоматизированных системах контроля температуры

Практические советы

• Перед монтажом проверьте, что все кромки рамы шкафа верхняя/нижняя 600x500 мм не имеют острых заусенец - при необходимости обработайте наждаком
• Учитывайте, что толщина материала влияет на вес всей конструкции - при использовании нескольких таких рам убедитесь в достаточной несущей способности пола или кронштейнов
• Для сохранения степени защиты IP65 используйте только оригинальные уплотнители серии IS2 от ABB
• Артикул ek6050kn всегда указывает именно эту модель - не путайте с аналогами других производителей, даже при одинаковых размерах
