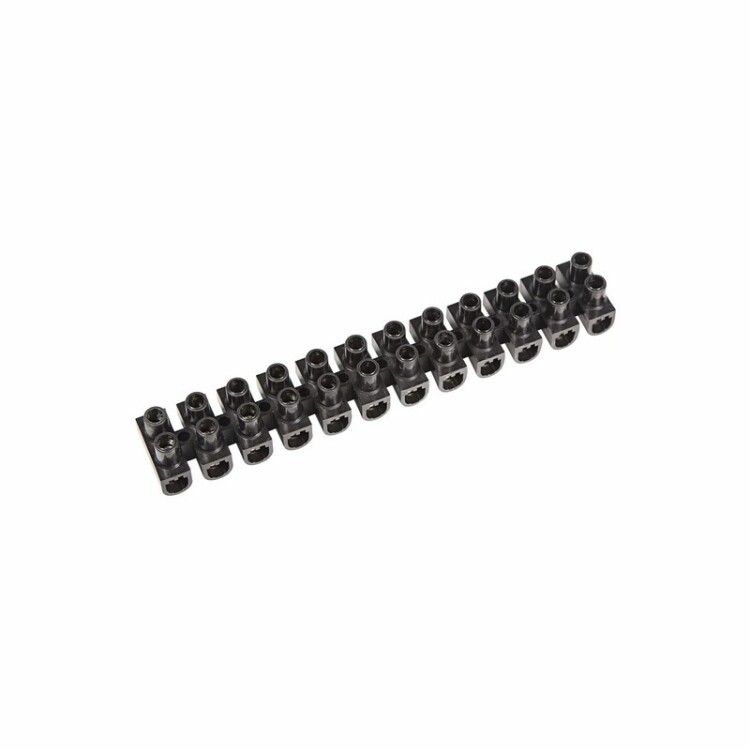

Клеммная колодка винтовая KВ-10 (4-10 мм²), ток 10 A, полипропилен черный (ЗВИ) | 07-5010-2 REXANT MEET

Клеммная колодка винтовая КВ-10 (4-10 кв. мм), ток 10 A, полипропилен черный от REXANT - это компактное устройство для надежного и изолированного соединения проводов сечением 4–10 мм2. Подходит для монтажа в щитах, на панелях и внутри оборудования, где требуется быстрый доступ к контактам и устойчивость к перепадам температур.

Назначение и область применения

Клеммная колодка винтовая КВ-10 используется для соединения одножильных и многожильных проводов в цепях постоянного и переменного тока. Применяется в распределительных щитах, автоматических системах управления, промышленном оборудовании, освещении и бытовой электронике. Особенно удобна там, где нужна замена или проверка участка цепи без демонтажа всей системы.

Технические характеристики

• Тип соединения: винтовое - позволяет плотно зажимать проводник без повреждения жилы
• Сечение проводов: 4–10 мм2 - подходит для большинства силовых и сигнальных кабелей
• Номинальный ток: 10 А - рассчитана на нагрузки до этого значения
• Номинальное напряжение: 400 В - безопасна для сетей 220/380 В
• Количество полюсов: 12 - позволяет соединить до 12 проводов в одной колодке
• Материал корпуса: термопласт (полипропилен) - устойчив к химическим воздействиям и механическим нагрузкам
• Рабочая температура: от -10 до +95 C - работает в условиях повышенной влажности и перегрева
• Цвет: черный - маскирует загрязнения, подходит для промышленной среды
• Габариты: 10×20 мм - компактный формат для плотной укладки
• Способ монтажа: непосредственная установка - крепится на DIN-рейку или прямо на поверхность
• Позиция подключения: сбоку - удобно для прокладки проводов в ограниченном пространстве

Совместимость и монтаж

Клеммная колодка винтовая КВ-10 совместима с любыми проводами, соответствующими сечению 4–10 мм2. Для монтажа достаточно зачистить конец провода на 8–10 мм, вставить его в гнездо и затянуть винт до упора - не переусердствуйте, чтобы не повредить контакт. Колодка не требует специальных инструментов: подойдет обычная отвертка. Установка возможна на DIN-рейку шириной 35 мм (не включает крепление - необходимо использовать дополнительные фиксаторы или клеевые основы, если рейка отсутствует).

Безопасность и стандарты

Изделие выполнено из самозагасающего полипропилена, соответствует требованиям безопасности для электроустановок. Номинальное напряжение 400 В и рабочий диапазон температур обеспечивают надежную работу в соответствии с ГОСТ Р МЭК 60947-7-1. Отсутствие открытых токоведущих частей снижает риск поражения током при случайном прикосновении.

Преимущества

• Высокая надежность соединений благодаря медным контактам и точному винтовому зажиму
• Устойчивость к высоким температурам - корпус выдерживает нагрев до +95 C
• Компактность - 12 полюсов занимают мало места, экономят пространство в шкафах
• Легкий доступ к каждому контакту - можно менять или тестировать один провод без отключения остальных
• Стойкость к влаге и химически активным средам - материал корпуса не деформируется при длительной эксплуатации

Ограничения применения

• Не предназначен для работы при температурах ниже -10 C - при более низких показателях пластик становится хрупким
• Запрещается использование в местах с постоянными вибрациями без дополнительной фиксации - винты могут ослабнуть
• Не рекомендуется для проводов меньше 4 мм2 - слабый контакт, риск перегрева
• Не имеет защиты IP - не применяется во влажных помещениях без корпуса или герметизации
• Не подходит для алюминиевых проводов - контакт может окисляться и терять проводимость

Примеры использования

• Подключение входных кабелей в распределительном щите квартиры
• Объединение нескольких датчиков в одном узле на производственной линии
• Соединение проводов в светильниках с несколькими источниками питания
• Переход с многожильного кабеля на одножильный провод в контроллере
• Формирование группового подключения насосов или вентиляторов в одном месте

Практические советы

• При использовании многожильных проводов обязательно используйте наконечники - они предотвращают запутывание жил и увеличивают площадь контакта
• Проверяйте затяжку винтов через 1–2 месяца после монтажа - особенно в условиях вибраций
• Не смешивайте провода разных сечений в одной колодке - соблюдайте диапазон 4–10 мм2
• Если планируете установку в помещении с высокой влажностью - поместите колодку внутрь герметичного бокса
• Артикулы etm07-5010-2, 75-0102 и 07-5010-2 - все они относятся к одной модели КВ-10 от REXANT; различаются лишь партиями поставки
