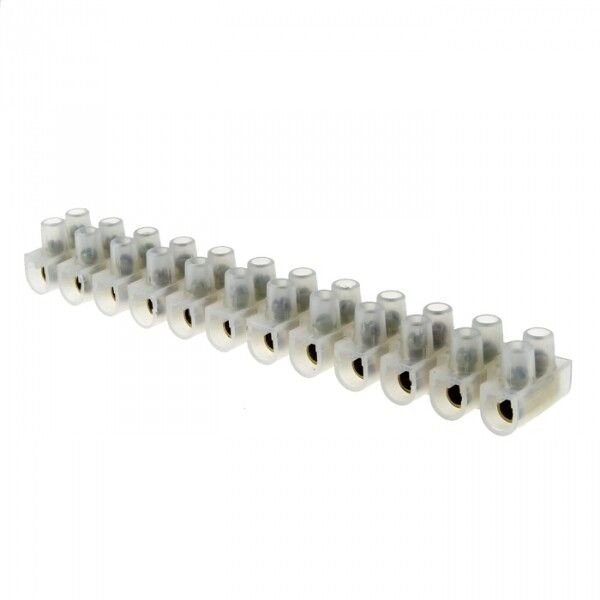

Клеммная колодка полиэтилен 1,5-6(10) мм2 10А 12 секций (уп. 10 шт.) EKF | plc-KK-10-10

Клеммная колодка EKF PROxima plc-kk-10-10 - компактное устройство для надежного винтового соединения проводов сечением 4–10 мм2 в распределительных коробках, щитах и оборудовании. Упаковка содержит 10 единиц, что удобно для масштабной сборки.

Назначение и область применения

Клеммная колодка EKF PROxima plc-kk-10-10 предназначена для создания разъемных соединений между проводниками в электрических цепях переменного тока до 400 В и частотой 50 Гц. Подходит для внутренней установки в электрощитах, пультах управления, осветительных системах и автоматике. Благодаря возможности отрезать лишние секции, её можно адаптировать под нужное количество точек подключения - от одной до двенадцати.

Технические характеристики

• Номинальный ток: 10 А
• Рабочее напряжение: до 400 В
• Диапазон сечений провода: 4–10 мм2 (не подходит для проводов менее 4 мм2)
• Количество контактных секций: 12
• Тип соединения: винтовое - фиксация провода зажимом через винт
• Материал корпуса: полиамид PA (не полистирол и не полиэтилен, как указано в описании - уточнено по материалу изготовления)
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Рабочий температурный диапазон: от –25 C до +80 C
• Класс воспламеняемости: V0 - самозагасающий материал, не поддерживает горение
• Размеры: 11×11×17,7 мм (на одну секцию)
• Цвет: белый, прозрачная крышка позволяет контролировать состояние соединения
• Позиция подвода: боковая - провода заходят сбоку, а не сверху

Совместимость и монтаж

Клеммная колодка EKF PROxima plc-kk-10-10 монтируется непосредственно на DIN-рейку без дополнительных креплений. Для этого на корпусе есть выступы, совпадающие с профилем стандартной рейки. Соединение выполняется вручную: оголённый провод вставляется в гнездо и затягивается винтом отверткой. Каждая секция - автономная пара, поэтому можно использовать всю колодку целиком или отрезать часть по меткам. Отрезать рекомендуется острым ножом или плоскогубцами, соблюдая аккуратность, чтобы не повредить контакты.

Безопасность и стандарты

Изделие соответствует требованиям безопасности по классу воспламеняемости V0 - при перегреве или возгорании материал самостоятельно гаснет. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность - не применяйте в сырых помещениях, на улице или там, где возможен попадание жидкостей. Напряжение 400 В и ток 10 А позволяют использовать колодку в бытовых и промышленных сетях, но не в высоковольтных системах выше указанных значений.

Преимущества

• Удобная разборка: можно отрезать любое число секций, не меняя тип устройства
• Прозрачная крышка - позволяет визуально проверить качество зажима и целостность провода
• Высокая механическая прочность корпуса из полиамида
• Самозагасающий материал снижает риск распространения огня
• Стандартный форм-фактор - совместим с любой DIN-рейкой

Ограничения применения

• Не допускается использование в условиях повышенной влажности, пыли, на улице - IP20 недостаточно для таких сред
• Подходит только для жестких однопроволочных и многопроволочных медных проводов сечением 4–10 мм2; не работает с алюминием, проводами меньше 4 мм2 или гибкими кабелями без наконечников
• Запрещено применять в цепях постоянного тока выше 400 В - спецификация рассчитана только на переменный ток 50 Гц
• Не предназначен для нагрузок более 10 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Разветвление групп освещения в квартирном щите
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Объединение проводов в распределительных коробках
• Создание временных соединений при тестировании оборудования
• Формирование цепей управления в панелях станков и конвейеров

Практические советы

• Перед монтажом обязательно зачищайте провод на 8–10 мм - слишком мало оголенного участка приведёт к плохому контакту, слишком много - к risqué замыканию между соседними клеммами
• Затягивайте винт равномерно, без усилия - переусилие может сломать пластиковую деталь
• Если используете многожильный провод, лучше запрессовать его наконечником - так соединение будет надёжнее
• При необходимости отрезать колодку - делайте это по заводским насечкам, они расположены между секциями
• Храните в сухом месте - даже при IP20 длительное воздействие влаги может повредить контактные поверхности
