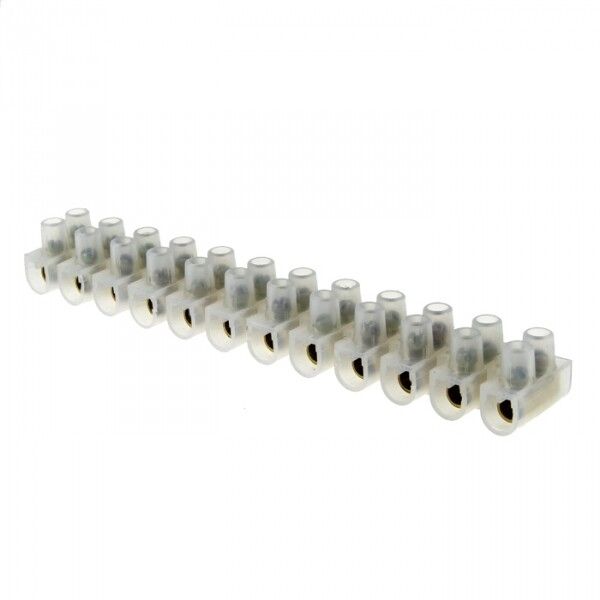

Клеммная колодка полиэтилен 1,5-6(10) мм2 15А 12 секций (уп. 10 шт.) EKF | plc-KK-12-15

Клеммная колодка EKF plc-kk-12-15 — это компактное винтовое соединение из 12 секций, рассчитанное на ток до 15 А и сечение провода до 12 мм². Корпус из полиамида обеспечивает надёжную изоляцию, а прозрачная форма позволяет контролировать состояние контактов. Подходит для сборки распределительных щитов, автоматических систем и промышленного оборудования.

Назначение и область применения

Клеммная колодка EKF plc-kk-12-15 предназначена для надёжного соединения медных или алюминиевых проводников в электрических цепях постоянного и переменного тока. Применяется в распределительных щитках, пультах управления, силовых ящиках и других местах, где требуется организовать множество однотипных соединений. Удобна для монтажа в щитах автоматики, освещения, HVAC, конвейерных линиях и системах безопасности.

Технические характеристики

• Номинальный ток: 15 А
• Номинальное напряжение: 400 В
• Количество секций: 12
• Сечение проводника: до 12 мм² (допускаются провода от 1,5 до 12 мм²)
• Тип соединения: винтовое
• Материал корпуса: полиамид PA (не полиэтилен — указано неверно в названии)
• Класс горючести: V0 (самозагасающий материал)
• Степень защиты: IP20 (защита от пальцев и крупных частиц, не защищена от воды)
• Температурный диапазон: от –25 °C до +80 °C
• Расположение входов: боковые
• Цвет: белый, прозрачный корпус
• Габариты одной секции: 12×12×19,2 мм
• Упаковка: 10 штук

Совместимость и монтаж

Клеммная колодка EKF plc-kk-12-15 монтируется непосредственно на DIN-рейку 35 мм без дополнительных креплений. Все 12 секций уже собраны в единую рамку — отдельно разбирать её не нужно. Для подключения используйте отвертку с плоским жалом. Максимальное сечение провода — 12 мм²; более толстые провода не войдут. Минимальное сечение — 1,5 мм², что позволяет использовать её для контрольных цепей. Прозрачный корпус позволяет видеть затянут ли провод и есть ли повреждения жилы.

Безопасность и стандарты

Корпус изготовлен из самозагасающего полиамида класса V0 — материал не поддерживает горение и не распространяет пламя. Степень защиты IP20 предотвращает случайный доступ к токоведущим частям, но не защищает от влаги и пыли. Колодка соответствует требованиям ГОСТ Р 50030.5.1 и IEC 60947-1 для коммутационных устройств низковольтного исполнения. Не применяйте в условиях повышенной влажности, на улице или в помещениях с риском попадания жидкостей.

Преимущества

• Высокая плотность: 12 контактов в минимальном пространстве — экономия места в щите
• Прозрачный корпус — удобство диагностики и контроля качества соединения
• Надёжное винтовое соединение — устойчиво к перегрузкам и кратковременным скачкам тока
• Совместимость с большинством стандартных DIN-реек
• Одинаковый цвет всех элементов — упрощает идентификацию цепей при обслуживании

Ограничения применения

• Не допускается использование в средах с высокой влажностью, пылью или агрессивными газами — IP20 недостаточен
• Запрещено применять для проводов сечением более 12 мм² — возможен перегрев и выход из строя
• Винтовые зажимы требуют регулярной проверки: через 6–12 месяцев после монтажа и при каждом плановом обслуживании
• Не подходит для многожильных проводов без наконечников — возможен обрыв жил
• Не рекомендуется для цепей с частыми вибрациями без дополнительной фиксации

Примеры использования

• Подключение датчиков температуры и давления в промышленных щитах
• Разводка цепей освещения в офисных и торговых помещениях
• Объединение нулевых и заземляющих проводников в этажных щитах
• Сборка панелей управления насосами, вентиляторами и конвейерами
• Интерфейсы между PLC и исполнительными механизмами

Практические советы

• Перед монтажом зачистите провод на 8–10 мм — слишком длинная зачистка увеличивает риск замыкания
• Для многожильных проводов используйте наконечники типа НШВИ — это предотвратит облом жил и повысит надёжность
• Затягивайте винты равномерно, без усилия — переусилие может повредить резьбу или выдавить металл
• При необходимости разрезать колодку — делайте это между секциями, не нарушая целостность корпуса
• Проверяйте затяжку винтов через 1–2 месяца после первого запуска системы — особенно в условиях вибрации
• Выбирайте цветные колодки для разных цепей (например, красные — фаза, синие — ноль) — это снижает вероятность ошибок при ремонте
