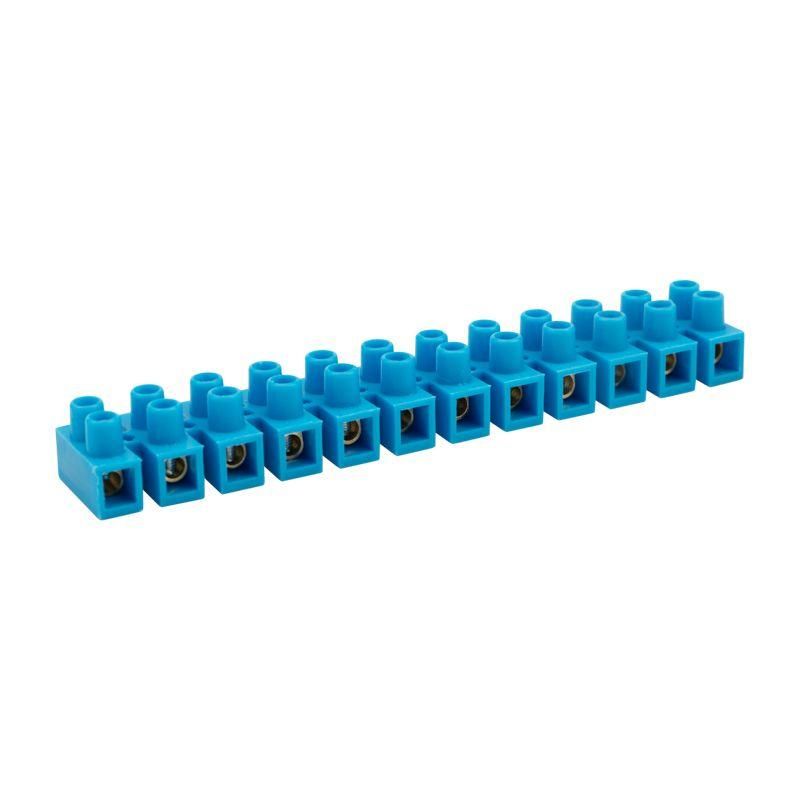

Клеммная винтовая колодка KВ-10 4-10, ток 10 A, полиэтилен синий (10 шт./уп.) | 07-5010-4 REXANT MEET

Клеммная винтовая колодка REXANT КВ-10 предназначена для надёжного и безопасного соединения проводов сечением 4–10 мм² в распределительных коробках, щитах и оборудовании. Благодаря прочному корпусу из полипропилена и латунным контактам, эта колодка обеспечивает устойчивый контакт даже при длительной нагрузке до 10 А. Артикулы 07-5010-4 и etm07-5010-4 подходят для монтажа в промышленных и бытовых системах.

Назначение и область применения

Клеммная винтовая колодка REXANT КВ-10 используется для создания разъёмных электрических соединений между жилами проводов. Подходит для сборки силовых цепей, управления освещением, подключения автоматов, УЗО, тепловых реле и других устройств в электрощитах. Применяется в промышленном оборудовании, системах вентиляции, насосах, конвейерах и бытовой электронике. Особенно удобна там, где требуется частая перестановка или обслуживание проводов.

Технические характеристики

• Тип соединения: винтовое — фиксация провода гайкой с зажимной пластиной
• Сечение проводника: 4–10 мм² — подходит для медных и алюминиевых жил
• Номинальный ток: 10 А — максимальная допустимая нагрузка при нормальных условиях
• Номинальное напряжение: 400 В AC — работает в сетях переменного тока 50/60 Гц
• Количество контактов: 12 — 6 пар для однополюсных соединений
• Материал корпуса: полипропилен (PP) — негорючий, устойчив к химическим воздействиям
• Цвет: синий — стандартизированная цветовая маркировка для удобства идентификации
• Ширина одной ячейки: 26 мм — позволяет компактно размещать несколько колодок рядом
• Позиция подключения: сбоку — провода вводятся горизонтально, что снижает риск перегиба
• Рабочая температура: от -40 °C до +110 °C — выдерживает экстремальные условия
• Способ монтажа: непосредственная установка — крепится на DIN-рейку или поверхность

Совместимость и монтаж

Клеммная винтовая колодка REXANT КВ-10 совместима с любыми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется просто: колодка фиксируется защёлкой на рейке, либо закрепляется саморезами на поверхности. Каждую секцию можно отрезать по нужному числу контактов — она имеет предварительно прорезанные места для разлома. Для подключения используйте отвертку с плоским жалом. Не затягивайте винты слишком сильно — это может повредить латунную планку. После монтажа проверьте плотность зажима, слегка потянув провод.

Безопасность и стандарты

Корпус выполнен из негорючего полипропилена, соответствует требованиям UL94 V-0 по классу самозатухания. Номинальное напряжение 400 В обеспечивает безопасную работу в бытовых и промышленных сетях. Латунные контакты имеют антикоррозийное покрытие, что продлевает срок службы. Колодка не содержит свинца и других запрещённых веществ согласно RoHS. Однако не предназначен для работы в взрывоопасных средах или при наличии постоянных механических ударов.

Преимущества

• Удобство разделения — можно отрезать нужное количество контактов, не покупая целую упаковку
• Высокая термостойкость — работает при температурах от -40 °C до +110 °C
• Стабильный контакт — латунные зажимы сохраняют давление даже после многократных подключений
• Защита от случайного замыкания — изолированный корпус исключает контакт с другими элементами
• Экономия места — компактная форма и боковой ввод позволяют плотно укладывать в щите

Ограничения применения

• Не рекомендуется использовать для проводов меньше 4 мм² — возможен плохой контакт и перегрев
• Не подходит для высокочастотных сигналов (например, Ethernet, RS-485) — только для силовых цепей
• Не рассчитана на постоянную вибрацию — в условиях сильной тряски лучше применять пружинные клеммы
• Не следует применять в помещениях с повышенной влажностью без дополнительной защиты — хотя материал устойчив, влага может вызвать окисление контактов
• Максимальный ток 10 А — нельзя использовать для мощных нагревательных приборов выше 2,2 кВт

Примеры использования

• Подключение входных кабелей к автоматическому выключателю в квартирном щитке
• Объединение нескольких светильников в одну группу перед управлением через реле
• Соединение проводов от датчиков температуры и терморегуляторов в системах отопления
• Разветвление цепей в пультах управления станков и конвейеров
• Формирование временных соединений при тестировании оборудования

Практические советы

• Перед монтажом зачистите жилы на 8–10 мм — недостаточно зачищенная жила плохо зажимается
• Используйте только отвертки с правильным размером жала — чтобы не сорвать резьбу винта
• При использовании алюминиевых проводов — слегка смажьте жилу специальной пастой против окисления
• Проверяйте температуру колодки через неделю после включения — если она горячая, значит есть перегрузка или плохой контакт
• При необходимости увеличить число контактов — соединяйте несколько колодок последовательно, используя перемычки
• Храните в сухом месте — даже при хорошей изоляции влага может проникнуть внутрь при долгом хранении
