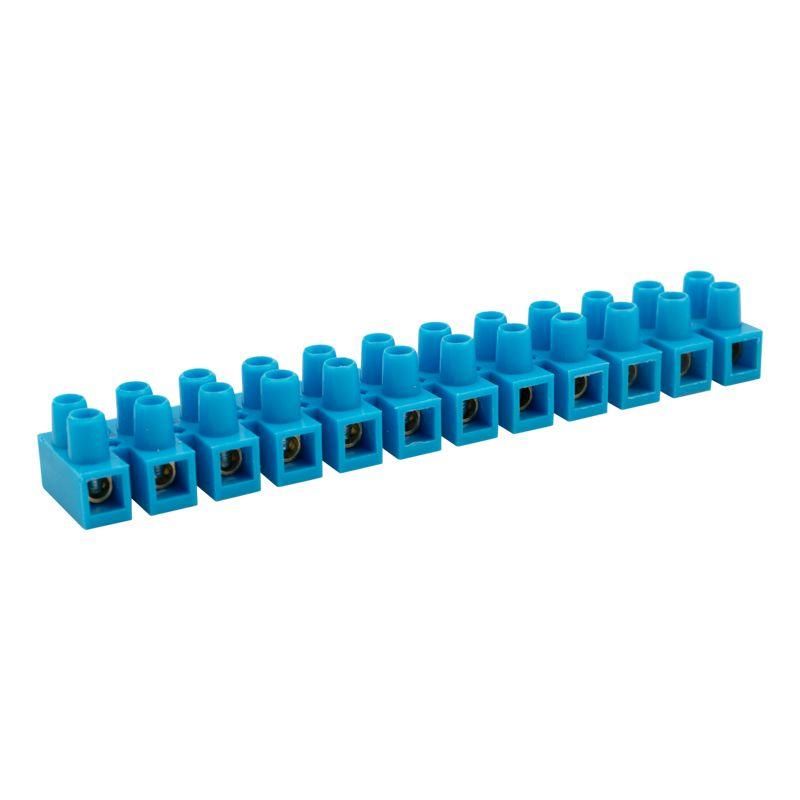

Клеммная винтовая колодка KВ-12 4-12, ток 16 A, полиэтилен синий (10 шт./уп.) | 07-5012-4 REXANT MEET

Клеммная колодка винтовая КВ-12 от REXANT предназначена для надёжного и безопасного соединения многожильных и одножильных проводов сечением 4–12 мм2 в распределительных коробках, щитах управления и других электроустановках. Упаковка содержит 10 единиц, что удобно для масштабных работ. Артикулы etm07-5012-4 и 07-5012-4 соответствуют одной модели.

Назначение и область применения

Клеммная колодка винтовая КВ-12 используется для создания разъёмных электрических соединений между проводниками в цепях постоянного и переменного тока до 400 В. Подходит для монтажа в силовых и слаботочных системах: автоматика, освещение, промышленное оборудование, системы безопасности. Применяется там, где требуется частая проверка, замена или переподключение проводов - например, в щитах управления, на стендах тестирования или в распределительных коробках.

Технические характеристики

• Количество контактов: 12 (6 парных клемм)
• Тип соединения: винтовой - фиксация провода зажимным винтом
• Номинальный ток: 16 А
• Номинальное напряжение: 400 В AC
• Сечение проводника: 4–12 мм2 - подходит как для медных, так и для алюминиевых жил
• Материал корпуса: полипропилен (PP) - негорючий, устойчивый к химическим воздействиям
• Материал контактов: латунь - высокая проводимость и долговечность
• Ширина модуля: 28 мм
• Цвет корпуса: синий - стандартизированная цветовая маркировка
• Позиция подключения: боковое - провода вводятся горизонтально, компактно
• Температурный диапазон: от -40 C до +110 C - работает в холодных и нагреваемых средах
• Способ монтажа: непосредственный - крепится на DIN-рейку или поверхность без дополнительных элементов
• Упаковка: 10 штук в картонной коробке

Совместимость и монтаж

Клеммная колодка винтовая КВ-12 совместима со всеми стандартными DIN-рейками шириной 35 мм. Монтаж выполняется просто: колодка плотно защёлкивается на рейке. Для разделения на меньшие группы можно отрезать лишние секции - каждый блок состоит из двух клемм (по одной на каждую сторону), поэтому отрезать следует между клеммами. После разрезания острые края не требуют дополнительной обработки - они не представляют опасности при дальнейшей эксплуатации. Подключаются провода с предварительно зачищенными концами длиной около 8–10 мм. Зажимать винты нужно равномерно, без усилия - переусердствовать нельзя, чтобы не повредить латунную вставку.

Безопасность и стандарты

Колода выполнена из самозагасающего полипропилена, соответствует требованиям пожарной безопасности. Номинальное напряжение 400 В обеспечивает работу в сетях бытового и промышленного типа. Отсутствие открытых токоведущих частей после сборки снижает риск поражения током. Соответствует общепринятым нормам для устройств класса защиты IP20 - не предназначен для работы во влажных или запылённых условиях без дополнительной защиты.

Преимущества

• Лёгкий доступ к клеммам - позволяет быстро менять провода без демонтажа всей колодки
• Гибкая настройка числа клемм - можно отрезать нужное количество пар, экономя место и материал
• Высокая механическая прочность корпуса - выдерживает нагрузки при монтаже и эксплуатации
• Стандартный синий цвет - отличает её от других типов колодок, упрощает визуальную диагностику
• Подходит для алюминиевых и медных проводов - универсальное решение для различных систем

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности, пыли или агрессивных сред - требует установки внутри закрытых щитов
• Запрещено использовать для проводов меньше 4 мм2 - возможен плохой контакт и перегрев
• Не рекомендовано применение в цепях с импульсными нагрузками выше 16 А - риск оплавления контактов
• Не подходит для многожильных проводов без наконечников - при длительном использовании жилы могут деформироваться
• Рабочая температура ниже 0 C указана как минимальная, но реальная нижняя граница - -40 C; однако при низких температурах пластик становится более хрупким - избегайте ударных нагрузок

Примеры использования

• Распределительный щит квартиры - соединение групп освещения и розеток
• Щит управления насосной станцией - коммутация сигналов датчиков и реле
• Производственные линии - подключение концевиков, терморезисторов, соленоидов
• Аудио- и видеосистемы - точечное соединение экранированных кабелей
• Обслуживание оборудования - временные соединения при диагностике

Практические советы

• Перед монтажом всегда зачищайте провода до металлического блеска - оксиды снижают надёжность контакта
• Для многожильных проводов используйте наконечники (например, НШВИ) - это предотвращает расслоение жил при затяжке
• Проверяйте затяжку винтов через 1–2 месяца после первого включения - первоначальная усадка провода может ослабить контакт
• При необходимости отрезать колодку - используйте ножницы по металлу или плоскогубцы, затем удалите остатки пластика
• Не смешивайте провода разного сечения в одном блоке - это усложняет контроль качества соединения
• Храните в сухом месте - даже негорючий полипропилен чувствителен к длительному воздействию УФ-лучей
