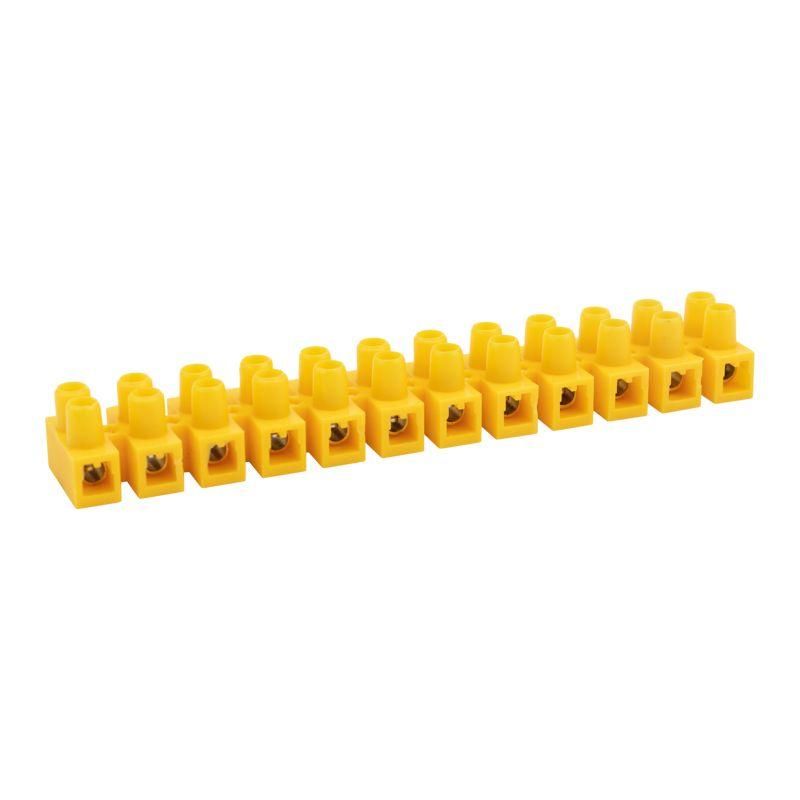

Клеммная винтовая колодка KВ-12 4-12, ток 16 A, полиэтилен желтый (10 шт./уп.) | 07-5012-3 REXANT MEET

Клеммная винтовая колодка REXANT КВ-12 4-12 кв.мм - компактное устройство для надёжного и безопасного соединения многожильных и одножильных проводов сечением 4–12 мм2. Подходит для распределительных щитов, автоматических систем и промышленного оборудования. Артикулы 07-5012-3 и etm07-5012-3 позволяют легко найти продукт в каталоге.

Назначение и область применения

Клеммная винтовая колодка REXANT КВ-12 используется для создания разъёмных электрических соединений между проводниками. Применяется там, где требуется частая проверка, замена или модификация цепей: в распределительных щитах, на пультах управления, в устройствах автоматизации, на станках и конвейерах. Защищает от случайного замыкания на корпус и механического повреждения жил.

Технические характеристики

• Количество контактов: 12 (можно отрезать на меньшие блоки)
• Сечение провода: 4–12 мм2 - подходит для медных и алюминиевых жил
• Номинальный ток: 16 А - максимальная нагрузка при длительной работе
• Номинальное напряжение: 400 В AC - работает в сетях до 400 В переменного тока
• Частота: 50/60 Гц - совместима с промышленными и бытовыми сетями
• Материал корпуса: полипропилен (PP) - устойчив к нагреву, не горючий
• Материал контактов: латунь - высокая проводимость и долговечность
• Цвет: жёлтый - визуальное отличие от других типов клемм
• Ширина одной ячейки: 28 мм - удобно размещать в щитах
• Температурный диапазон: -40…+110 C - работает в холодных и жарких условиях
• Способ монтажа: непосредственная установка на DIN-рейку или поверхность
• Позиция подключения: сбоку - позволяет экономить место внутри щита

Совместимость и монтаж

Клеммная винтовая колодка REXANT КВ-12 монтируется прямо на DIN-рейку или фиксируется саморезами на панель. Для установки достаточно вставить основание в направляющие рейки - она плотно защёлкивается. Можно отрезать лишние секции по нужному числу клемм: каждые 2 контакта образуют отдельную группу, которую можно отделить обычным ножницами по металлу. Соединение проводов осуществляется винтом - зажимается жила без необходимости предварительной опрессовки. Убедитесь, что сечение провода попадает в диапазон 4–12 мм2: более тонкий провод может выскочить, а слишком толстый - повредить контакт.

Безопасность и стандарты

Корпус выполнен из негорючего полипропилена, соответствует требованиям безопасности при перегрузках. Номинальное напряжение 400 В обеспечивает работу в трёхфазных сетях. Отсутствие открытых токоведущих частей снижает риск поражения током. Однако изделие не имеет сертификата IP - не предназначено для работы во влажных средах или на улице без защиты.

Преимущества

• Удобная разборка: можно отрезать любую часть колодки, получив нужное число клемм
• Высокая прочность контактов: латунные элементы сохраняют проводимость даже после множества подключений
• Стабильность при температурных колебаниях: работает от -40 C до +110 C
• Экономия места: боковое расположение входов позволяет компактно укладывать несколько рядов
• Яркая окраска: жёлтый цвет упрощает идентификацию в сложных схемах

Ограничения применения

• Не предназначен для постоянного погружения в воду или повышенной влажности - отсутствует защита IP
• Не рекомендован для проводов меньше 4 мм2 - возможен плохой контакт и выпадение жилы
• Не подходит для алюминиевых проводов без специальной подготовки (необходимо использовать переходные насадки или антиоксидантную пасту)
• Не рассчитана на импульсные нагрузки выше 16 А - при кратковременных скачках тока возможен перегрев

Примеры использования

• Подключение выходов автоматических выключателей в распределительном щите
• Объединение нескольких датчиков в одном узле на производстве
• Разводка силовых линий в панелях управления станков
• Формирование временной схемы при тестировании оборудования
• Замена старых клеммных блоков в существующих установках

Практические советы

• Перед затяжкой винта убедитесь, что изоляция снята на 8–10 мм - недостаточно оголённая жила плохо зажимается, слишком длинная - создаёт риск замыкания
• Проверьте усилие затяжки: винт должен быть закручены до упора, но без чрезмерного давления - это может повредить резьбу
• При использовании в вибрационных средах (например, на двигателях) дополнительно фиксируйте колодку клеем или хомутами
• Для алюминиевых проводов используйте смазку типа “Антиоксид” - предотвращает окисление и потерю контакта
• При сборке щита располагайте колодки так, чтобы свободный доступ был ко всем винтам - это ускоряет обслуживание
• Клеммная винтовая колодка REXANT КВ-12 продается упаковкой по 10 штук - планируйте запас на будущие замены
