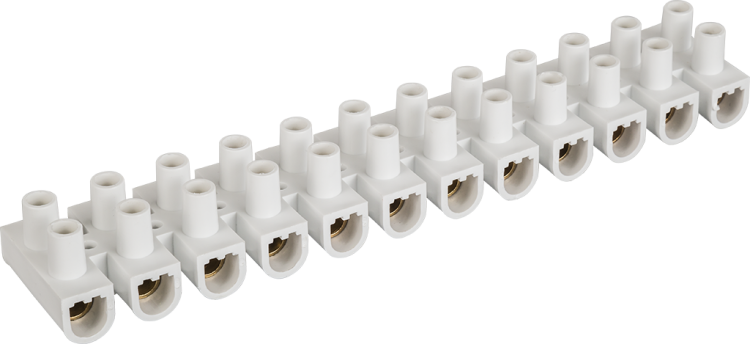

Колодка клеммная 4х14кв.мм 12 пар NTB-UPP-S12-20/WH полипропилен бел. (уп.10шт) NAVIGATOR 71330 19281

Клеммная колодка NTB-UPP-S12-20/WH от бренда Navigator - это надёжный винтовой клеммник с 12 парами контактов, рассчитанный на сечение проводов 4–14 мм2 и ток до 20 А. Подходит для сборки распределительных щитов, управления оборудованием и подключения силовых цепей. Упаковка содержит 10 штук.

Назначение и область применения

Клеммная колодка NTB-UPP-S12-20/WH используется для безопасного и долговечного соединения медных и алюминиевых проводов в электрических цепях переменного и постоянного тока. Применяется в промышленном оборудовании, автоматике, системах освещения, станках и конвейерах. Обеспечивает механическую фиксацию и электрический контакт без необходимости пайки или сварки.

Технические характеристики

• Количество полюсов: 12 (12 входов и 12 выходов)
• Сечение жилы: 4 – 14 мм2 (не рекомендуется использовать провода меньше 4 мм2 или больше 14 мм2)
• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Материал корпуса: полипропилен - устойчив к химическим воздействиям, не горюч, сохраняет форму при перепадах температур
• Рабочий температурный диапазон: от -25 C до +125 C
• Способ монтажа: непосредственная установка на DIN-рейку или поверхность
• Ширина одной ячейки: 4,6 мм
• Позиция подключения: сбоку - позволяет компактно располагать несколько колодок рядом
• Цвет: белый

Совместимость и монтаж

Клеммная колодка NTB-UPP-S12-20/WH совместима с любыми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём вставки защёлок в рейку - фиксация происходит без инструментов. Для подключения используйте отвертку с плоским лезвием: затягивайте винты равномерно, чтобы не деформировать контактную пластину. Не допускайте перегрузки по сечению - провода менее 4 мм2 могут выскочить, более 14 мм2 - не войдут в зажим.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования, работающего при напряжении до 400 В. Полипропиленовый корпус обеспечивает электрическую изоляцию и предотвращает случайное замыкание на корпус. Нет сертификации по IEC/EN 60947-7-1, однако конструктивно выполнено в соответствии с аналогичными решениями для промышленной автоматизации.

Преимущества

• Удобная боковая подводка проводов - экономит место в щите
• Высокая плотность контактов: 12 пар на минимальной ширине
• Стабильное винтовое соединение - не требует периодической подтяжки при нормальных нагрузках
• Устойчивость к высоким температурам - можно применять в нагреваемых средах
• Белый цвет - легко визуально определить целостность и расположение

Ограничения применения

• Не предназначен для многожильных проводов без наконечников - возможен разрыв жил при затяжке
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации
• Не подходит для проводов сечением ниже 4 мм2 - риск потери контакта
• Не имеет защиты от внешнего доступа - при открытых щитах требуется дополнительный кожух

Примеры использования

• Подключение двигателей к частотным преобразователям
• Разветвление цепей питания в пультах управления
• Объединение нескольких датчиков в одну группу перед подачей в контроллер
• Сборка распределительных коробок на производстве
• Формирование нулевой и заземляющей шины внутри щита

Практические советы

• Перед монтажом зачистите жилы на 8–10 мм - недостаточная зачистка снижает надёжность контакта
• Для алюминиевых проводов используйте специальные наконечники - они предотвращают окисление и обеспечивают лучший контакт
• При установке нескольких колодок NTB-UPP-S12-20/WH в ряд соблюдайте интервал минимум 5 мм между ними - это обеспечит теплоотвод
• Проверьте затяжку винтов через 1–2 месяца после первого запуска системы - особенно при больших токах
• Артикул 71330 и 19281 - один и тот же продукт; различаются только внутренние номера поставщиков
