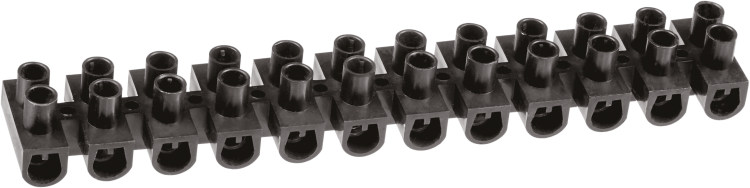

Колодка клеммная 4х14кв.мм 12 пар NTB-UPP-S12-20/BL полипропилен черн. NAVIGATOR 71015 17194

Клеммная колодка Navigator NTB-UPP-S12-20/BL - надёжное решение для винтового соединения проводников сечением 4–14 мм2 в распределительных щитах и оборудовании. Чёрный корпус из полипропилена обеспечивает устойчивость к химическим воздействиям, а 12 пар контактов позволяют компактно организовать коммуникации в ограниченном пространстве.

Назначение и область применения

Клеммная колодка Navigator NTB-UPP-S12-20/BL используется для создания прочных и долговечных электрических соединений между медными и алюминиевыми проводниками. Подходит для сборки силовых и слаботочных цепей в условиях переменного и постоянного тока до 400 В. Применяется в промышленной автоматике, системах освещения, пультах управления, шкафах распределения энергии, станках и конвейерах.

Технические характеристики

• Количество контактов: 12 пар (24 точки соединения)
• Сечение жилы: 4 – 14 мм2 (поддерживается как одножильные, так и многожильные провода)
• Номинальный ток: 20 А
• Номинальное напряжение: 400 В
• Максимальная рабочая температура: +125 C
• Материал корпуса: полипропилен (PP) - устойчив к УФ, маслам, кислотам и влаге
• Ширина одной ячейки: 4,6 мм
• Способ присоединения: винтовой зажим с фиксацией через отверстие сверху
• Позиция входа провода: сбоку
• Цвет: чёрный
• Тип изделия: клемма, двухполюсная (по две клеммы на один контакт)

Совместимость и монтаж

Клеммная колодка Navigator NTB-UPP-S12-20/BL монтируется непосредственно на DIN-рейку без дополнительных адаптеров. Для установки достаточно зафиксировать её в паз рейки до характерного щелчка. Соединение выполняется с помощью винтовых зажимов - провод вставляется сбоку, затягивается отвёрткой. Диаметр винта соответствует стандартным инструментам (обычная плоская отвёртка 3,5–5 мм). Монтаж возможен в любом положении, но рекомендуется вертикальная ориентация для лучшего теплоотвода. Обязательно проверьте соответствие сечения провода: менее 4 мм2 - риск плохого контакта; более 14 мм2 - невозможность плотного зажима.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Полипропиленовый корпус предотвращает пробой и исключает риск замыкания на металлический корпус устройства. Номинальное напряжение 400 В позволяет использовать колодку в сетях TN-C, TN-S, TT. Сертифицирована по ГОСТ IEC 60947-7-1 для контрольных устройств.

Преимущества

• Высокая термостойкость: выдерживает нагрев до +125 C, что важно в закрытых шкафах с высокими тепловыделениями
• Ударопрочный и химически стойкий материал PP - не трескается при перегрузках и не деформируется при частом обслуживании
• Компактная форма: 12 пар контактов занимают мало места, удобны для плотной укладки
• Ясная маркировка: каждая пара имеет четко очерченную границу, снижается риск путаницы при подключении
• Поддержка алюминиевых и медных проводов - универсальность для старых и новых объектов

Ограничения применения

• Не предназначен для работы с гибкими многожильными проводами без наконечников - требуется опрессовка для надёжного контакта
• Не допускается использование в средах с повышенной запылённостью без защиты IP ≥ 54 - хотя сам корпус герметичен, доступ к винтам открыт
• Не рассчитана на ток выше 20 А - превышение вызывает перегрев и выход из строя
• Не применяется в цепях с импульсными нагрузками > 1000 В/μs - возможны скачки потенциала внутри корпуса

Примеры использования

• Объединение нескольких датчиков в одном модуле управления
• Разветвление питания на несколько двигателей в линии конвейера
• Подключение термореле и пускателей в распределительном щите
• Передача сигнала от PLC к исполнительному механизму
• Сборка временных тестовых схем в мастерской

Практические советы

• Перед затяжкой винта удалите оксидную плёнку с алюминиевых проводов - используйте специальный состав или наждак
• Не переусердствуйте с моментом затяжки - перетянутый винт может повредить внутреннюю пластиковую втулку
• Для многожильных проводов всегда применят наконечники (например, НШВИ) - это увеличит срок службы соединения
• Проверяйте плотность контакта после первого включения: при первом нагреве металл немного “даёт”, поэтому возможно требование повторной затяжки
• При групповой установке нескольких колодок оставляйте минимум 5 мм свободного пространства между ними - для вентиляции и сервисного доступа
