Фотореле корпусное для монтажа на улице, 2NO 16A (L+N), питание 230В АC, настройка чувствительности 1…80люкс, степень защиты IP54 - 10.32.8.230.0000 FINDER 103282300000

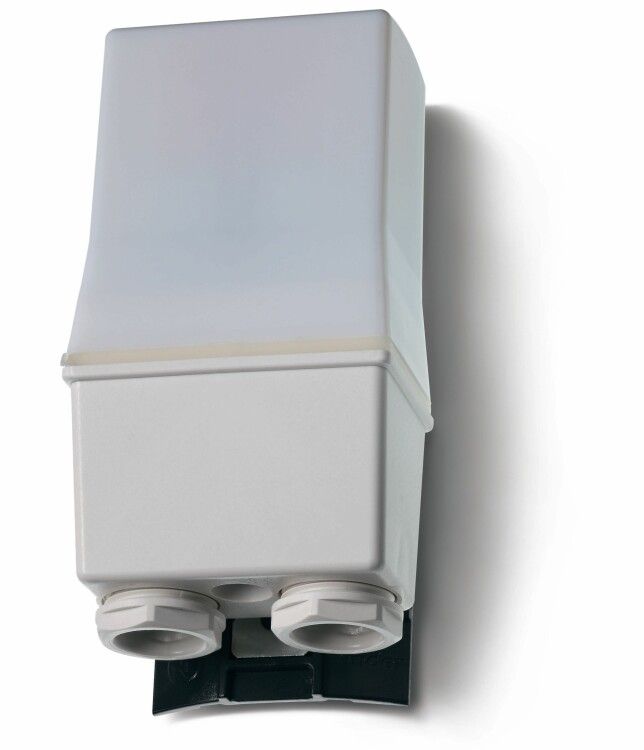

Фотореле Finder 10.32.8.230.0000 - устройство автоматического управления внешним освещением, реагирующее на уровень окружающей освещённости. Подходит для уличной установки, управляет нагрузкой до 16 А через два раздельных контакта (фаза и нейтраль), обеспечивает надёжную работу при температуре от -30C до +70C.

Назначение и область применения

Фотореле Finder 10.32.8.230.0000 предназначено для автоматического включения и выключения светильников, прожекторов и других внешних источников света в зависимости от уровня освещённости. Устанавливается на улице - для управления освещением дворов, парковок, фасадов зданий, дорожек, рекламных щитов и аналогичных объектов. Благодаря двум контактным группам (2NO) и коммутации одновременно фазы и нейтрали, позволяет безопасно отключать нагрузку полностью, что важно для соответствия требованиям безопасности.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Максимальный коммутируемый ток: 16 А (резистивная и активная нагрузка)
• Максимальная коммутационная мощность: 3700 Вт
• Диапазон регулировки освещённости: 1–80 люкс - можно настраивать порог включения/выключения в широком диапазоне
• Задержка включения: 15 секунд - предотвращает ложные срабатывания при кратковременных изменениях освещения (например, проезд автомобиля)
• Задержка отключения: 30 секунд - исключает частые переключения при затмении (облачность, тень от дерева)
• Рабочий температурный диапазон: -30...+70 C - работает в суровых климатических условиях
• Степень защиты: IP54 - защищено от пыли и брызг воды с любого направления
• Материал корпуса: термопласт - прочный, устойчивый к УФ-излучению и перепадам температур
• Количество размыкающих контактов: 2 NO (нормально открытых) - каждый контролирует свою цепь (L и N)
• Климатическое исполнение: УХЛ4 - рассчитано на умеренные и холодные климатические зоны с повышенной влажностью
• Нормативы: EN 60669-1, EN 60669-2-1 - соответствие европейским стандартам безопасности для аппаратов управления освещением

Совместимость и монтаж

Фотореле Finder 10.32.8.230.0000 имеет открытую установку - крепится на стену, столб или опору с помощью штатных кронштейнов (не входят в комплект). Для подключения используются клеммы для проводов сечением до 2,5 мм2. Особенность: контакты разрывают **и** фазу, **и** ноль - это требует правильного подключения L и N согласно маркировке на корпусе. Не допускается использование в сетях постоянного тока. Совместимо с емкостными и индуктивными нагрузками (C-нагрузка), включая светодиодные и энергосберегающие лампы.

Безопасность и стандарты

Фотореле соответствует нормам EN 60669-1 и EN 60669-2-1, которые гарантируют безопасность при коммутации бытовой и профессиональной нагрузки. Разрыв двух полюсов (L+N) снижает риск возникновения потенциала на оборудовании после отключения. Корпус выполнен из материала без галогенов, что делает его более экологичным при утилизации. Прозрачная крышка позволяет визуально проверить состояние внутренней платы без вскрытия.

Преимущества

• Два раздельных контакта для коммутации фазы и нейтрали - повышают безопасность и совместимость с современным оборудованием
• Широкий диапазон настройки (1–80 лк) - подходит для любых условий: от слабого вечернего света до яркого уличного освещения
• Задержки включения и отключения - минимизируют ложные срабатывания, продлевают срок службы ламп и самого реле
• Высокая степень защиты IP54 - устойчиво к пыли и атмосферным воздействиям, не требует дополнительного кожуха
• Работа при низких температурах (-30 C) - надёжно функционирует даже в зимний период

Ограничения применения

• Не предназначен для работы в помещениях с высокой запылённостью или агрессивной средой (например, химпроизводства)
• Не рекомендуется использовать в местах с постоянным искусственным освещением рядом - может вызывать некорректную работу датчика
• Не следует монтировать в точках, где возможна прямая попадание солнечных лучей на корпус - это исказит показания датчика
• Не поддерживает управление по сети (нет Zigbee, Wi-Fi, Bluetooth)
• Не используется в системах с напряжением ниже 180 В или выше 250 В

Примеры использования

• Автоматическое включение уличных фонарей на автостоянке при наступлении темноты
• Управление подсветкой входа в жилой дом - свет включается при закате, выключается с задержкой после восхода
• Контроль освещения на производственной территории ночью - совмещение с другими датчиками движения
• Подсветка рекламных баннеров и вывесок - работа в режиме “сумерки” без участия человека

Практические советы

• Настройте порог чувствительности на минимальном значении (1 лк) перед первым запуском - затем постепенно увеличивайте до нужного уровня, наблюдая за работой системы
• Убедитесь, что корпус установлен так, чтобы датчик был направлен на открытый небосвод, без препятствий (деревья, крыши, другие светильники)
• Проверьте посадочные размеры: корпус не требует специальной ниши, но для долговечности используйте кронштейн с углом наклона 15–30°, чтобы вода не скапливалась на крышке
• При замене старого реле - учтите, что этот тип требует подключения обоих проводов (L и N), а не только фазы
• При использовании с LED-светильниками - убедитесь, что общая мощность не превышает 3700 Вт; при больших нагрузках применяйте магнитный пускатель
