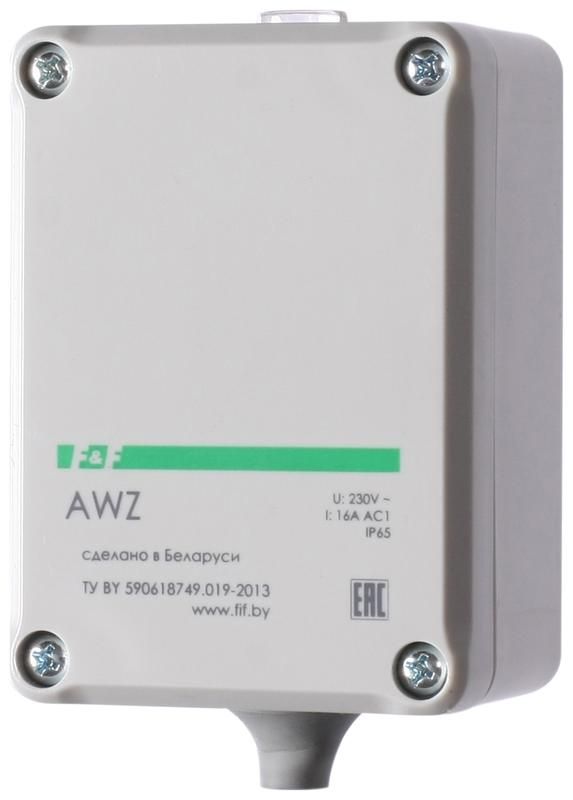

Фотореле AWZ (встроен. фотодатчик монтаж на плоскость 230В 16А 1 НО IP65) F&F EA01.001.003 Евроавтоматика

Фотореле Евроавтоматика EA01.001.003 - устройство для автоматического управления внешним и внутренним освещением на основе уровня естественного света. Со встроенным фотодатчиком и степенью защиты IP65, оно надежно работает на открытых площадках и в условиях повышенной запыленности или влаги.

Назначение и область применения

Фотореле Евроавтоматика EA01.001.003 предназначено для автоматического включения света при снижении освещённости до заданного порога (например, вечером) и выключения при её повышении (утром). Устройство применяется там, где требуется энергоэффективное управление освещением без участия человека:

• уличное освещение дорог, тротуаров, парков;
• подсветка витрин, рекламных щитов, зданий;
• освещение автостоянок, дворовых территорий, коттеджных комплексов;
• сигнализация на железнодорожных переездах и общественных остановках;
• временные объекты - строительные площадки, временные офисы.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC), однофазная сеть.
• Коммутируемый ток: до 16 А - позволяет управлять мощными источниками света, включая люминесцентные и светодиодные светильники большой мощности.
• Тип контакта: нормально разомкнутый (НО/NO) - замыкает цепь при снижении освещённости.
• Диапазон чувствительности фотодатчика: 2–100 люкс - регулирует срабатывание в зависимости от условий окружающего света; например, 2 люкс соответствует глубокому сумраку перед закатом.
• Время срабатывания: 5 секунд (5000 мс) - предотвращает ложные включения при кратковременных изменениях освещённости (например, проезжающая машина с фарами).
• Степень защиты: IP65 - полностью защищено от пыли и струй воды под любым углом, что обеспечивает работу даже под открытым небом.
• Температурный режим: от –25 C до +50 C - допустимо использование в холодном климате, включая зимние условия Беларуси и России.
• Климатическое исполнение: УХЛ4 - умеренно холодный климат с возможностью эксплуатации в помещениях и на улице.
• Материал корпуса: пластик - легкий, ударостойкий, не проводит ток.
• Материал оптической поверхности: пластик - устойчив к воздействию UV-излучения и механическим повреждениям.
• Диаметр фотодатчика: 10 мм - компактный размер, легко помещается в ограниченные места.
• Нормативный документ: ТУ BY 590618749.027-2017 - соответствие белорусским требованиям качества.

Совместимость и монтаж

Фотореле Евроавтоматика EA01.001.003 имеет встраиваемую конструкцию и монтируется на плоскую поверхность - стену, столб, корпус светильника. Для установки используется стандартный крепёж через отверстия в корпусе. Кабель подводится через входную герметичную муфту с PVC-оболочкой - она сохраняет целостность степени защиты IP65 после монтажа.

Подключение выполняется согласно схеме на корпусе: L/N - питание, L_out - выход на нагрузку. Ноль (N) всегда подключается напрямую к нагрузке, так как реле коммутирует только фазу. Максимальная нагрузка - 16 А (~3,5 кВт при 230 В); при больших значениях используйте магнитный пускатель.

Безопасность и стандарты

Фотореле соответствует требованиям ТУ BY 590618749.027-2017 и выполнено в соответствии с принципами безопасности для электрооборудования класса II - двойная изоляция, без необходимости заземления. Защита IP65 исключает риск короткого замыкания от попадания воды или пыли. Температурный диапазон (-25…+50 C) гарантирует безопасную работу в большинстве региональных условий.

Преимущества

• Встроенный фотодатчик - не требует внешних датчиков, упрощает монтаж и снижает стоимость системы.
• Защита от ложных срабатываний - 5-секундная задержка исключает реакцию на краткосрочные вспышки света.
• Высокая степень защиты IP65 - можно использовать вне помещений без дополнительных кожухов.
• Герметичный корпус - долгий срок службы даже в сырых или пыльных средах.
• Энергосбережение - автоматическое выключение дневного света снижает затраты на электроэнергию.

Ограничения применения

• Не подходит для управления нагрузками выше 16 А - при мощности более 3,5 кВт необходимо применять промежуточный магнитный пускатель.
• Не рекомендовано для мест с постоянным искусственным освещением рядом с датчиком - например, если он установлен возле яркой лампы, которая будет “слепить” фотоэлемент и вызывать некорректную работу.
• Не предназначен для работы при температурах ниже –25 C или выше +50 C - экстремальные холода или жара могут нарушить работу электроники.
• Не следует устанавливать в месте, куда постоянно попадают брызги масла, кислот или растворителей - материал корпуса совместим с водой и пылью, но не с агрессивными жидкостями.

Примеры использования

• На уличном фонаре у дома - включается в 19:00, выключается в 6:00, независимо от времени года.
• На рекламном баннере - активируется сразу после заката, экономя энергию ночью.
• На автопарковке - включает подсветку при наступлении темноты, не требуя ручного включения.
• На строительной площадке - обеспечивает освещение рабочих зон в темное время суток без операторского контроля.

Практические советы

• При установке ориентируйте фотодатчик на север или северо-восток - так минимизируется влияние прямого солнечного света и ложных сигналов от восходящего/заходящего солнца.
• Чистите оптическую поверхность раз в месяц - грязь и насекомые могут снизить чувствительность датчика.
• Проверьте уровень освещённости в точке установки: если вокруг много деревьев или высоких зданий, возможно потребуется изменить положение устройства.
• При использовании LED-светильников проверьте совместимость с типом нагрузки - некоторые драйверы имеют импульсный характер, который может влиять на работу реле; лучше всего тестировать на реальной нагрузке.
• После монтажа протестируйте работу вручную - закройте датчик рукой, чтобы убедиться, что реле сработает и включит свет.
