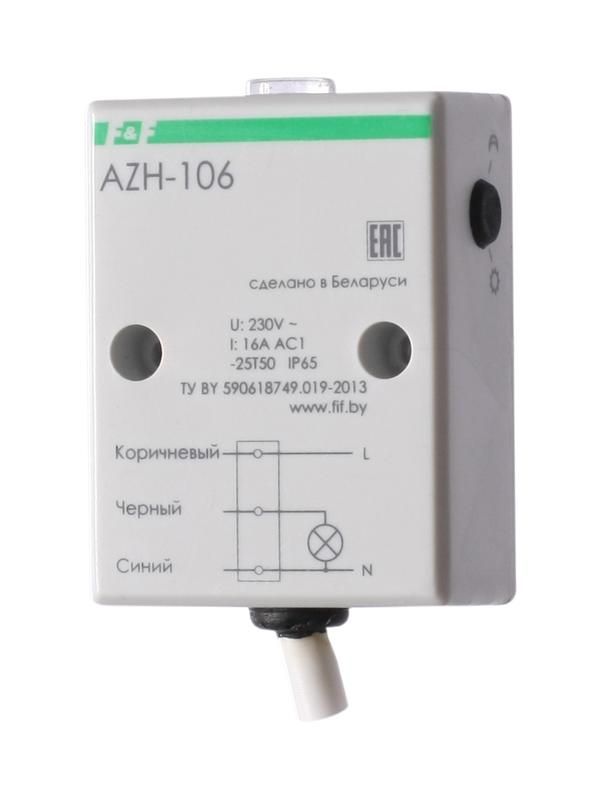

Фотореле AZH-106 (встроенный фотодатчик на плоскость 230В 16А 1 перекл. IP65) F&F EA01.001.002 Евроавтоматика

Фотореле AZH-106 с встроенным фотодатчиком от Евроавтоматика - устройство для автоматического управления внешним и внутренним освещением на основе уровня естественного света. Надёжное решение для уличного освещения, рекламных конструкций и объектов с постоянной потребностью в энергосбережении.

Назначение и область применения

Фотореле AZH-106 автоматически включает свет при снижении освещённости до заданного порога (наступление сумерек) и выключает его при повышении яркости (рассвет). Устройство применяется там, где требуется круглосуточная работа освещения без участия человека:

• уличное освещение дорог, тротуаров, парков
• подсветка витрин магазинов, баннеров, вывесок
• освещение автостоянок, заправок, жилых дворов
• световые системы на железнодорожных переездах и остановках
• строительные площадки, временные сооружения
• частные дома, коттеджи, заборы, въезды

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Коммутируемый ток: 16 А - позволяет управлять нагрузкой до 3,6 кВт при 230 В
• Тип контакта: один нормально разомкнутый (НО) - замыкает цепь при темноте
• Диапазон чувствительности фотодатчика: 2–100 люкс - можно настроить порог включения в пределах от слабой вечерней зари до глубоких сумерек
• Степень защиты: IP65 - полностью защищён от пыли и струй воды под любым углом
• Температурный режим работы: от -25C до +50C - подходит для холодного и умеренного климата
• Климатическое исполнение: УХЛ4 - предназначен для эксплуатации в условиях умеренного и холодного климата с повышенной влажностью
• Материал корпуса: пластик - легкий, устойчивый к воздействию окружающей среды
• Диаметр фотодатчика: 9,6 мм - компактный, легко встраивается в штробу или стеновой проём
• Регулировка: ручная - настройка порога срабатывания осуществляется вращением потенциометра внутри устройства
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Фотореле AZH-106 имеет встраиваемую конструкцию. Монтируется в распределительную коробку, нишу или стену через отверстие диаметром около 10 мм. Подключение выполняется к сети 230 В и нагрузке (например, лампам или контактору). Клеммы доступны после снятия крышки. Учитывайте, что устройство не требует внешнего датчика - он уже встроен, поэтому не нуждается в прокладке дополнительных проводов к датчику. Не рекомендуется устанавливать рядом с источниками искусственного света (фонарями, окнами), чтобы избежать ложных срабатываний.

Безопасность и стандарты

Фотореле AZH-106 соответствует требованиям ТУ BY 590618749.027-2017. Защита IP65 обеспечивает безопасную работу во влажной среде, на улице и в местах с возможным попаданием брызг. Устройство не содержит открытых токоведущих частей при установленном корпусе. Применяется в сетях с напряжением до 250 В, что соответствует бытовым и коммерческим системам освещения.

Преимущества

• Встроенный фотодатчик исключает необходимость установки отдельного сенсора - экономит место и время монтажа
• Высокий коммутируемый ток (16 А) позволяет напрямую управлять мощными группами ламп без промежуточных реле
• Защита IP65 делает устройство пригодным для наружной установки даже без дополнительного кожуха
• Ручная настройка порога срабатывания даёт точный контроль над моментом включения - идеально для сезонных изменений длительности дня
• Пластиковый корпус устойчив к коррозии, перепадам температур и механическим воздействиям

Ограничения применения

• Не подходит для управления нагрузками выше 16 А - при больших токах требуется использование магнитного пускателя
• Не работает в помещениях с постоянным искусственным освещением возле самого датчика - будет постоянно отключаться
• Не предназначено для работы при температурах ниже -25 C - в крайне холодных регионах возможны отказы
• Не имеет таймера или функции задержки - включение/выключение происходит сразу при достижении порога освещённости
• Не совместимо с LED-драйверами с высокими импульсными помехами - возможны ложные срабатывания; при использовании светодиодов проверьте совместимость с нагрузкой

Примеры использования

• На улице: управляет 10 лампами по 200 Вт каждая (общая нагрузка 2 кВт) - включается в 19:00, выключается в 6:00
• На автостоянке: включает подсветку входа и дорожек при наступлении темноты
• На торговом центре: активирует рекламную подсветку без участия персонала
• На даче: включает фонари у ворот и вдоль забора, когда становится темно

Практические советы

• При первом запуске настройте порог срабатывания в полдень - медленно вращайте регулятор до момента включения тестовой лампы, затем закройте датчик рукой - он должен выключиться. Это гарантирует правильную настройку под вашу локацию.
• Избегайте установки рядом с окнами домов, фонарями или отражателями - свет от них может мешать работе датчика.
• Проверяйте герметичность места монтажа - хотя IP65 защищает от брызг, протечки в месте крепления могут привести к попаданию влаги внутрь.
• Если используется много светодиодных светильников, убедитесь, что они не создают электромагнитных помех - при проблемах с ложными срабатываниями добавьте фильтр на входе.
• Замена устройства не требует переделки проводки - AZH-106 заменяет аналогичные модели с такими же параметрами (например, старые фотореле с 16 А и IP65).
