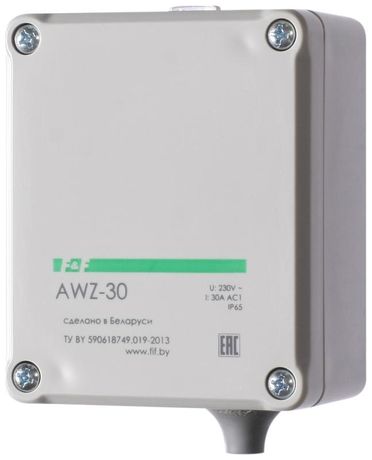

Фотореле AWZ 30 Плюс (выносной фотодатчик монтаж на плоскость 230В 30А 1НО IP40) F&F EA01.001.006 Евроавтоматика

Автоматическое фотореле AWZ-30 зонд PLUS от Евроавтоматика предназначено для управления внешним и внутренним освещением на основе естественного света. Устройство сочетает высокую коммутационную способность (30 А), выносной фотодатчик с возможностью удалённого монтажа и степень защиты IP65, что делает его надёжным решением для уличных и промышленных объектов.

Назначение и область применения

AWZ-30 зонд PLUS автоматически включает свет при снижении освещённости ниже заданного порога (например, вечером) и выключает его при её повышении (утром). Подходит для управления освещением на открытых площадках, где требуется точная реакция на изменения естественного света без участия человека.

• Уличное освещение дорог, тротуаров, парков
• Подсветка рекламных щитов, витрин магазинов
• Освещение автостоянок, дворовых территорий, коттеджных комплексов
• Сигнализация на железнодорожных переездах и остановках общественного транспорта
• Временные осветительные системы на строительных площадках

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Коммутируемый ток: 30 А - позволяет управлять мощными группами ламп или светодиодных модулей
• Тип контакта: НО (замыкающий) - один нормально разомкнутый контакт
• Степень защиты: IP65 - герметичный корпус защищён от пыли и струй воды; фотодатчик также имеет IP65
• Диапазон чувствительности: 2–100 люкс - настраивается на работу в условиях слабого сумеречного света
• Время срабатывания: 5 секунд (5000 мс) - предотвращает ложные срабатывания от кратковременных изменений освещённости (например, проезжающего автомобиля)
• Температурный режим: от –25 C до +50 C - работает в холодном и жарком климате
• Климатическое исполнение: УХЛ4 - умеренно холодный и влажный климат
• Материал корпуса: пластик - устойчив к воздействию окружающей среды
• Кабель фотодатчика: PVC - прочная изоляция, долговечность при outdoor-монтаже
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

AWZ-30 зонд PLUS монтируется на плоскую вертикальную или горизонтальную поверхность (например, стену, столб, шкаф). Корпус устройства встраивается в нишу или крепится саморезами через боковые крепления. Фотодатчик подключается отдельным кабелем - его можно удлинить до 50 метров без потери сигнала. Для этого используйте провода того же сечения (минимум 1,5 мм2 медные).

Не требует программирования - устройство само регулирует порог срабатывания в зависимости от текущего уровня освещённости. Перед установкой проверьте соответствие напряжения сети 230 В AC и максимальной нагрузки - не более 30 А.

Безопасность и стандарты

AWZ-30 зонд PLUS соответствует требованиям безопасности для электрооборудования, работающего в условиях повышенной влажности и запылённости. Защита IP65 обеспечивает безопасную эксплуатацию даже при прямом попадании дождя или мойке оборудования. Применение термостойкого пластика исключает риск возгорания при длительной работе под нагрузкой. Соответствует белорусскому техническому регламенту ТУ BY 590618749.027-2017.

Преимущества

• Выносной фотодатчик позволяет размещать датчик там, где лучше всего воспринимается естественный свет (например, на крыше или на столбе), а основное устройство - внутри защищённого места
• Задержка срабатывания 5 секунд минимизирует влияние временных явлений (блики, фары машин, вспышки)
• Высокая коммутационная способность (30 А) позволяет заменить несколько реле или использовать с мощными источниками света
• Герметичный дизайн (IP65) гарантирует долгую службу вне помещений без обслуживания
• Простота установки - никаких настроек, только подключение к сети и нагрузке

Ограничения применения

• Не подходит для управления постоянным током (DC) - только переменный ток 230 В AC
• Не рекомендовано применение в помещениях с искусственной подсветкой рядом с датчиком - может вызвать некорректное срабатывание
• Не управляет многими цепями одновременно - только одна группа нагрузки через один контакт NO
• Не имеет возможности ручного включения/выключения - полностью зависит от уровня освещённости
• Не следует устанавливать в местах с частыми затенениями (например, под деревьями с активной листвой) - это может вызывать частые переключения

Примеры использования

• На улице перед входом в офис - свет включается после заката и выключается с первыми лучами солнца
• На рекламном баннере - ночью включаются LED-панели, днём они отключены, экономя энергию
• На автопарковке - освещение включается при темноте, чтобы повысить видимость и безопасность
• На детской игровой площадке - свет включается точно в нужное время, без необходимости вручную включать/выключать

Практические советы

• При монтаже фотодатчика выбирайте место без теней от соседних сооружений и с хорошим обзором неба - идеальный вариант - ориентация на север или северо-запад
• Не направляйте фотодатчик прямо на прожекторы, окна домов или автомобильные фары - это может вызвать ложные срабатывания
• Проверяйте целостность кабеля между датчиком и реле - особенно при использовании удлинителей
• Если используется нагрузка выше 20 А, рекомендуется дополнительно установить тепловое реле или магнитный пускатель для продления срока службы контактов AWZ-30 зонд PLUS
• При зимней эксплуатации следите за состоянием оптической поверхности фотодатчика - снег или лёд могут заблокировать сигнал
