Фотореле 25A | V1-SV03 VARTON VARTA

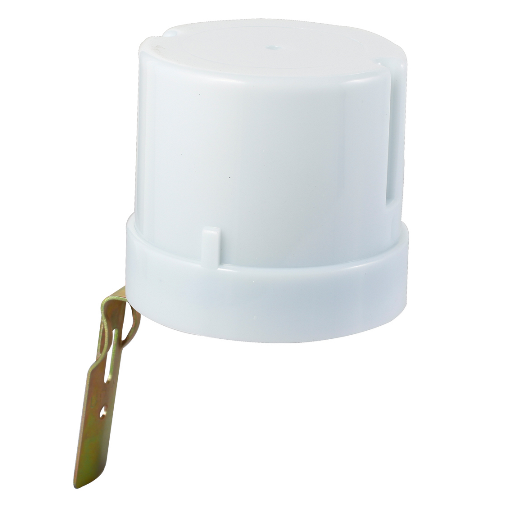

Фотореле VARTON v1-sv03 - это устройство для автоматического включения и отключения уличного и внешнего освещения в зависимости от уровня естественного света. Благодаря выносному датчику и точной настройке порога срабатывания, фотореле 25A обеспечивает надежную работу в условиях изменения освещённости, снижая расходы на электроэнергию без участия человека.

Назначение и область применения

Фотореле 25A используется для автоматического управления освещением на открытых территориях: дворы, парковки, фасады зданий, рекламные щиты, дорожные знаки, объекты ЖКХ и промышленные площадки. Устройство включает светильники при наступлении сумерек и выключает их при рассвете, исключая необходимость ручного управления. Подходит для систем, где важно экономить энергию и минимизировать простои.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 240 В
• Максимальный коммутируемый ток: 25 А
• Максимальная коммутационная мощность: 5500 Вт
• Порог срабатывания: 200 лк (регулируемый)
• Задержка включения и отключения: 0,3 секунды (исключает ложные срабатывания при кратковременных изменениях освещённости)
• Класс защиты: II (двойная изоляция, заземление не требуется)
• Степень защиты корпуса: IP44 (защита от брызг воды и предметов более 1 мм)
• Рабочий температурный диапазон: от -20 до +40 C
• Диаметр устройства: 78,5 мм
• Материал корпуса: пластик, матовая отделка, без галогенов
• Гарантия: 3 года

Совместимость и монтаж

Фотореле 25A монтируется открытым способом - на стену, столб или щит. Выносной датчик освещённости крепится отдельно в месте с хорошим обзором неба, желательно без затенений от деревьев или крыш. Кабель между датчиком и основным блоком подводится согласно схеме подключения, указанной в инструкции. Напряжение питания - 240 В переменного тока, частота 50 Гц. Для подключения используются клеммы L (фаза), N (ноль) и LOAD (выход на нагрузку). Монтаж допускается в помещениях с контролируемой влажностью и на улице при соблюдении степени защиты IP44.

Безопасность и стандарты

Фотореле VARTON соответствует требованиям Европейских директив 2014/35/EC (низковольтное оборудование) и 2014/30/ЕС (электромагнитная совместимость). Класс защиты II гарантирует безопасность даже при повреждении одной из изолирующих оболочек. Отсутствие галогенов в материале делает изделие экологичнее при утилизации.

Преимущества

• Регулируемый порог срабатывания - можно точно настроить момент включения под конкретные условия (например, чтобы свет не включался при облачном дне)
• Короткая задержка 0,3 с - предотвращает ложные срабатывания от проезжающего автомобиля или вспышки молнии
• Выносной датчик - позволяет размещать чувствительный элемент там, где он лучше всего воспринимает естественный свет, а сам блок - в защищённом месте
• Высокая коммутационная способность - поддерживает нагрузку до 5500 Вт, что достаточно для нескольких LED-светильников или старых ламп накаливания
• Матовый белый корпус - не выгорает на солнце, хорошо сочетается с большинством архитектурных решений

Ограничения применения

• Не предназначен для работы при температурах ниже -20 C - возможны отказы в зимних регионах без утепления шкафа
• IP44 не обеспечивает защиту от прямого потока воды - нельзя устанавливать под открытым небом без козырька или в местах постоянного попадания дождя
• Подходит только для активной (резистивной) нагрузки - не рекомендуется для управления двигателями, трансформаторами или светодиодными драйверами с высокими импульсными помехами без дополнительной фильтрации
• Не работает в полностью закрытых помещениях без естественного света - датчик должен получать прямую солнечную или ночную освещённость

Примеры использования

• Управление уличным освещением во дворе многоквартирного дома - свет включается после захода солнца, выключается утром
• Освещение автопарковки - фотореле 25A включает 10–12 LED-светильников общей мощностью около 4000 Вт
• Подсветка вывесок и рекламных конструкций - работа в режиме “вечер-ночь” без необходимости программирования таймера
• Системы безопасности на промышленных объектах - включение прожекторов при наступлении темноты

Практические советы

• При установке выносного датчика выбирайте место без теней от деревьев, антенн или соседних зданий - особенно важна видимость неба в течение дня
• Если свет включается слишком рано или поздно - используйте регулировку порога 200 лк; увеличивайте значение, чтобы включать свет позже, уменьшайте - раньше
• Проверьте совместимость нагрузки: если подключено больше 5500 Вт - используйте контактор, иначе перегрузите реле
• При монтаже в холодном климате - убедитесь, что корпус не замёрзнет: конденсат внутри может вызвать короткое замыкание
• Фотореле VARTON v1-sv03 не требует обслуживания, но проверяйте датчик каждые 6 месяцев - протирайте стекло от пыли и насекомых
