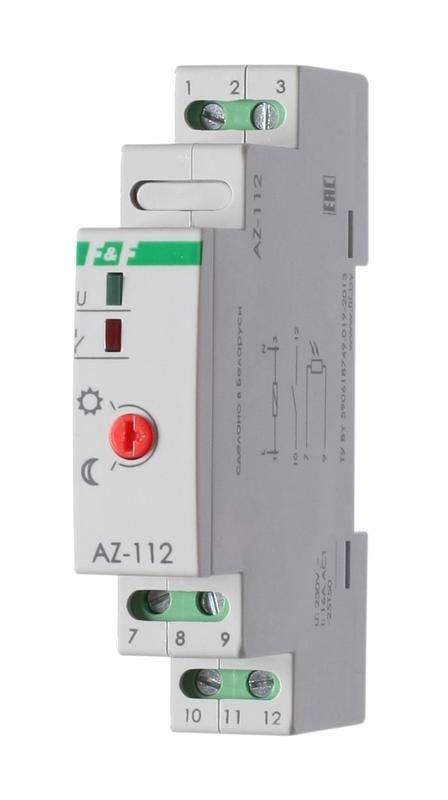

Фотореле AZ-112 (выносной герметичный фотодатчик монтаж на DIN-рейке 1 модуль 230В 16А) F&F EA01.001.013 Евроавтоматика

Фотореле AZ-112 с выносным герметичным фотодатчиком от Евроавтоматика - устройство для автоматического включения и выключения освещения в зависимости от уровня естественного света. Подходит для установки на DIN-рейку, управляет нагрузкой до 16 А, работает в сетях 230 В переменного тока. Артикул ea01.001.013.

Назначение и область применения

Фотореле AZ-112 используется для автоматизации внешнего и внутреннего освещения на основе изменения уровня освещённости. Устройство включает свет при наступлении темноты и выключает его на рассвете, исключая необходимость ручного управления.

Подходит для:

• уличного освещения - улиц, парков, тротуаров;
• рекламных конструкций и витрин магазинов;
• автостоянок, жилых дворов, коттеджей;
• железнодорожных переездов и остановочных пунктов;
• строительных площадок и объектов промышленной автоматики.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC), однофазная сеть.
• Коммутируемый ток: до 16 А - позволяет управлять мощными группами ламп или светодиодных светильников.
• Тип контакта: нормально разомкнутый (НО/1NO) - замыкает цепь при снижении освещённости.
• Диапазон чувствительности: 2–100 люкс - регулирует срабатывание в условиях слабого света (например, пасмурный день или вечерние сумерки).
• Время срабатывания: 5 секунд (5000 мс) - задержка предотвращает ложные срабатывания от кратковременных изменений освещения (например, проезжающий автомобиль с фарами).
• Степень защиты корпуса: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли; требует установки внутри закрытого щита.
• Температурный режим: от -25 C до +50 C - работает в холодном и умеренном климате, соответствует исполнению УХЛ4.
• Габариты: 1 модуль DIN (17,5 мм шириной); датчик - диаметром 10 мм.
• Материал корпуса: пластик, не поддерживающий горение.
• Индикация: светодиод показывает текущий статус (вкл./выкл.).
• Кабель датчика: PVC-изоляция, допускает удлинение до 50 м.
• Нормативный документ: ТУ BY 590618749.027-2017.

Совместимость и монтаж

Фотореле AZ-112 монтируется на стандартную DIN-рейку типа TS35. Устанавливается в распределительном щите, где обеспечена защита от влаги и механических повреждений.

Выносной фотодатчик подключается через штекерный разъём. Кабель датчика можно удлинить до 50 метров - например, чтобы расположить датчик на крыше, столбе или фасаде здания, а само реле - в удобном месте щита.

Не требуется программирование. После подключения к сети и нагрузке устройство начинает работать автоматически.

Безопасность и стандарты

Фотореле AZ-112 соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 означает, что устройство нельзя использовать вне закрытого корпуса - например, на улице или во влажных помещениях. Для таких условий необходимо применять более высокую степень защиты (IP65+).

Преимущества

• Выносной фотодатчик позволяет точно ориентировать сенсор на источник естественного света, минимизируя влияние искусственного освещения.
• Задержка срабатывания 5 секунд исключает ложные включения при кратковременных изменениях освещения (например, от фар машин или вспышек).
• Один модуль DIN экономит место в щите - идеально для компактных распределительных коробок.
• Светодиодная индикация даёт наглядное представление о состоянии реле - легко диагностировать работу без тестера.
• Удлинение кабеля датчика до 50 м увеличивает гибкость размещения - датчик можно вывести в самое подходящее место, даже если щит находится далеко.

Ограничения применения

• Не предназначено для работы в условиях повышенной влажности, пыли или прямого попадания воды - IP20 не обеспечивает защиту от брызг и пыли.
• Не рекомендуется для управления нагрузками выше 16 А - для больших систем нужен контрактор или другое реле.
• Не подходит для помещений с постоянным искусственным освещением рядом с датчиком - возможны некорректные срабатывания.
• Не имеет возможности ручной настройки порога срабатывания - чувствительность фиксирована в диапазоне 2–100 люкс.
• Не работает при отсутствии питания - при отключении электроэнергии устройство теряет состояние и возобновляет работу после восстановления напряжения.

Примеры использования

• На улице: датчик установлен на фасаде дома, реле - в этажном щите. При закате включаются фонари двора, при рассвете - выключаются.
• В торговом центре: датчик на крыше, реле в техническом помещении - автоматически включает подсветку витрин и входной группы.
• На автостоянке: датчик смонтирован на столбе, реле управляет десятками LED-светильников - энергосбережение без участия человека.
• На стройплощадке: ночью включается освещение рабочей зоны, днём - отключается, даже если есть временные источники света.

Практические советы

• При установке датчика избегайте направления на окна, фонари или другие источники искусственного света - это вызовет ложные срабатывания.
• Убедитесь, что кабель датчика не перегнут и не пережат - особенно при удлинении. Используйте кабель с таким же сечением и качеством изоляции.
• Проверьте совпадение полярности при подключении нагрузки - хотя реле не зависит от полярности, правильное соединение снижает риск пробоя.
• При первом запуске проверьте работу вручную: затените датчик рукой - реле должно включиться через 5 секунд. Откройте - должно выключиться.
• Не устанавливайте реле рядом с частотными преобразователями, сварочными аппаратами или другими источниками ЭМИ - возможны сбои.
• Для длительной эксплуатации периодически протирайте оптическую поверхность датчика мягкой тканью - грязь снижает чувствительность.
