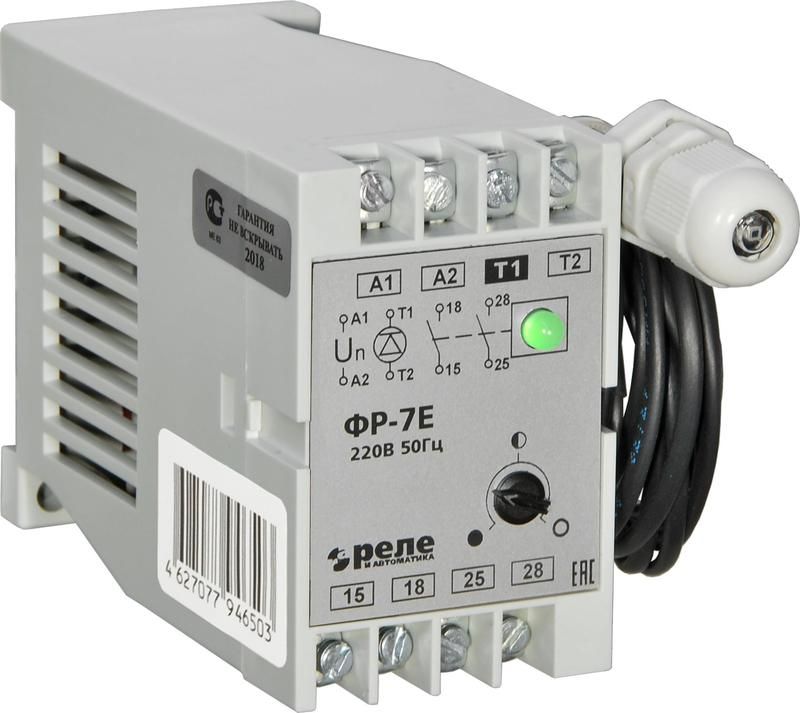

Фотореле ФР-7Е 220В 50Гц с датчиком кабель 1.5м ток контактов исполнительного реле 5А 2п УХЛ4 и Автоматика A8222-77946503

Фотореле Реле и Автоматика a8222-77946503 - устройство для автоматического управления внешним освещением на основе уровня естественного света. Подходит для улиц, дворов, коридоров и других зон, где требуется включение света при сумерках и выключение на рассвете.

Назначение и область применения

Фотореле Реле и Автоматика a8222-77946503 используется для автоматического включения и отключения светильников при изменении освещённости. Применяется в системах уличного освещения, освещении подъездов, парковок, территорий предприятий, а также в промышленных установках, где необходимо энергосбережение за счёт отказа от постоянного включения света.

Технические характеристики

• Номинальное напряжение: 220 В, 50 Гц - совместимо с сетью бытового и промышленного переменного тока в России и странах СНГ.
• Контакты: два замыкающих (2п/2з) - позволяет подключить одну или две нагрузки одновременно, например, два ряда фонарей.
• Максимальный коммутируемый ток: 5 А - обеспечивает управление нагрузкой до 1000 Вт при активном характере (например, лампы накаливания, галогенные или светодиодные светильники с драйверами без реактивной составляющей).
• Диапазон срабатывания: 10–50 люкс - чувствителен к уровню света от сумерек до слабой облачности; оптимизирован для типичных условий городского освещения.
• Задержка включения: 15 секунд - предотвращает ложные срабатывания при кратковременных изменениях освещённости (например, проезжающий автомобиль с фарами).
• Рабочая температура: от –20 C до +45 C - работает в условиях холодных зим и жарких лет, но не предназначен для открытых площадок без корпуса.
• Степень защиты: IP40 - защищён от предметов больше 1 мм, но не от воды и пыли; требует установки внутри закрытого щита или коробки.
• Материал корпуса: термопласт, серый цвет - устойчив к механическим воздействиям, не содержит галогенов, безопасен при горении.
• Минимальная глубина монтажной коробки: 100 мм - необходим для правильной установки внутреннего механизма без перегрева и затруднений при подключении проводов.
• Кабель датчика: 1,5 м - позволяет расположить датчик освещённости отдельно от самого реле, например, на стене или крыше, чтобы избежать затемнения корпусом устройства.

Совместимость и монтаж

Фотореле Реле и Автоматика a8222-77946503 имеет стандартную клеммную колодку для подключения фазы, нуля и нагрузки. Кабель датчика освещённости подключается отдельно - он не является частью основного силового кабеля. Для монтажа требуется:

• Установка в монтажную коробку глубиной не менее 100 мм;
• Размещение датчика так, чтобы он получал равномерный естественный свет - не затенённый крышами, деревьями или другими объектами;
• Подключение нагрузки через контактные группы 2п/2з - можно использовать один контакт для одной линии, второй - для запасной или дополнительной группы светильников;
• Обязательно соблюдать полярность при подключении фазы и нуля - неверное подключение может повредить электронику.

Безопасность и стандарты

Фотореле соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Отсутствие галогенов снижает риск образования токсичных веществ при возгорании. Сертификация по ГОСТ Р МЭК 60730-2-4 для автоматических регуляторов освещения подтверждает надёжность работы в бытовых и промышленных условиях.

Преимущества

• Автономная работа без необходимости программирования или настройки времени - реагирует исключительно на уровень света.
• Задержка включения на 15 секунд минимизирует ложные срабатывания.
• Отдельный датчик позволяет точно выбрать место для его установки, избегая влияния света от самих ламп.
• Высокая надёжность механических контактов при работе с активными нагрузками до 1000 Вт.
• Устойчивость к широкому диапазону температур делает устройство пригодным для использования в большинстве регионов РФ.

Ограничения применения

• Не подходит для установки на улице без дополнительной защиты - степень IP40 не допускает попадание влаги или пыли.
• Не рекомендуется для управления индуктивными или емкостными нагрузками (например, дроссели, трансформаторы, некоторые LED-драйверы) - возможны пробои контактов при высоких импульсных токах.
• Чувствительность к освещённости задана фиксированным диапазоном 10–50 лк - нельзя настроить порог срабатывания ниже или выше этого значения.
• Не предназначен для помещений с искусственным освещением, которое может влиять на работу датчика (например, свет от окна в офисе).

Примеры использования

• Управление фонарями во дворе многоквартирного дома - включаются после захода солнца, выключаются утром.
• Освещение автопарковки - экономия электроэнергии ночью и в пасмурные дни.
• Система сигнализации с подсветкой входа - свет включается при снижении освещённости, даже если другие системы отключены.
• Промышленные участки с ночной сменой - автоматическое включение света на рабочих местах без участия оператора.

Практические советы

• Перед установкой проверьте, что датчик не будет затенён самим корпусом фотореле - лучше крепить его на стену или потолок отдельно.
• Если светильник потребляет более 800 Вт - используйте дополнительно магнитный пускатель, чтобы продлить срок службы контактов фотореле.
• Проверьте соответствие нагрузки типу цепи - фотореле работает только с активной нагрузкой (резистивной); для LED-ламп убедитесь, что драйвер не создаёт реактивную составляющую.
• При использовании в регионах с частыми туманами или снежными бурями учтите, что датчик может сработать раньше обычного - это нормально, но может увеличить расход энергии.
• При первом включении дождитесь 15 минут - устройство может работать с задержкой при старте, пока не стабилизируется показание датчика.
