Фотореле ФРЛ-01 10Лк 6А, | SQ0324-0001 TDM

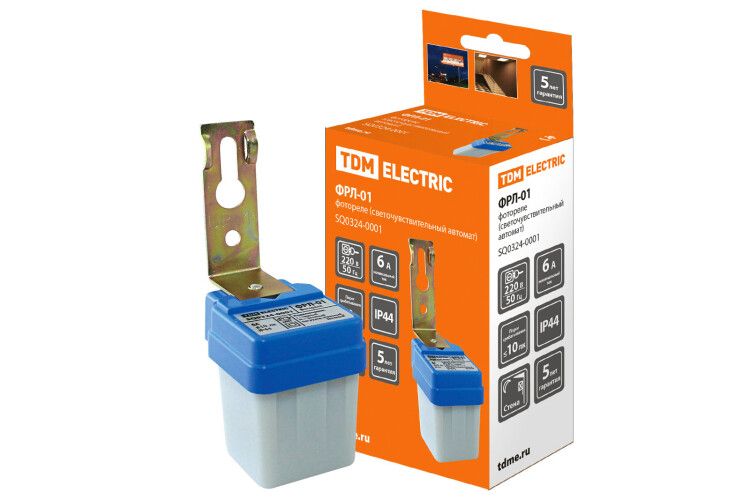

Фотореле ФРЛ-01 10 лк 6 А от TDM ELECTRIC - устройство для автоматического включения и отключения освещения на основе уровня окружающей освещённости. Подходит для управления уличными и интерьерными системами освещения в однофазных сетях 230 В.

Назначение и область применения

Фотореле ФРЛ-01 10 лк 6 А используется для автоматизации управления освещением в зависимости от естественного света. Когда становится темно - включает свет, когда светло - выключает. Применяется там, где важно экономить энергию и избежать забывчивости человека:

• Уличное освещение: дороги, автостоянки, парковые зоны, остановки общественного транспорта, фасады зданий, световая реклама;
• Внутреннее освещение: витрины магазинов, подъезды многоквартирных домов, производственные территории, административные помещения;
• Частные дома и дачи: дворовое освещение, входные группы, декоративная подсветка.

Технические характеристики

• Напряжение питания: 230 В переменного тока, 50 Гц - совместимо с бытовыми и промышленными сетями в России и странах СНГ;
• Максимальный коммутируемый ток: 6 А - позволяет управлять нагрузкой до 1320 Вт (например, несколько ламп накаливания или LED-светильники суммарной мощностью до этого значения);
• Порог срабатывания: 10 лк - включение происходит при уровне освещённости ниже 10 люкс (типичный уровень вечерней сумерек);
• Задержки включения и отключения: 0,01 сек - минимальная задержка, исключающая ложные срабатывания от кратковременных изменений света (например, проезжающего автомобиля);
• Степень защиты IP44: защищено от брызг воды и частиц пыли крупнее 1 мм - подходит для установки на улице или в сыром помещении;
• Рабочая температура: от –25 C до +40 C - работает в условиях холодных зим и жаркого лета;
• Тип контактов: механический силовой контакт - надёжный, долговечный, без электронных компонентов внутри переключателя;
• Материал корпуса: негорючий пластик, белый глянцевый - устойчив к УФ-излучению и внешним воздействиям;
• Без галогенов: экологически безопасный материал - соответствует требованиям RoHS;
• Поддерживает C-нагрузку: можно подключать светодиодные и энергосберегающие лампы с высокой реактивной составляющей;
• Автоматическое выключение ночью: да - функция активна, но не регулируется по времени (в отличие от моделей с таймером, таких как ФРЛ-Т-Е27).

Совместимость и монтаж

Фотореле ФРЛ-01 10 лк 6 А рассчитано на открытую установку. Крепится на стену или опору с помощью штатных крепёжных элементов (не указаны в спецификации - требуются дополнительно). Корпус поворотный - угол ориентации датчика можно менять вручную для точной настройки восприятия света. Не требует подключения к сети управления или программирования. Подключается последовательно в цепь между источником питания и светильником: L - фаза, N - ноль, выход - к нагрузке. Для монтажа необходим доступ к проводам, соблюдение правил электробезопасности и использование клеммных колодок или термоусадки.

Безопасность и стандарты

Фотореле ФРЛ-01 10 лк 6 А соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Отсутствие металлических деталей в корпусе снижает риск поражения током. Защита IP44 обеспечивает безопасную работу во влажных средах. Соответствует нормам RoHS - не содержит опасных веществ. Не предназначен для взрывоопасных зон или мест с постоянным воздействием прямых струй воды.

Преимущества

• Полная автоматизация - не требуется ручное управление светом;
• Экономия электроэнергии - свет включается только тогда, когда он действительно нужен;
• Высокая надёжность - механические контакты служат десятки тысяч циклов;
• Простота установки - никаких сложных настроек, интерфейсов или программ;
• Универсальность - подходит как для старых ламп, так и для современных LED-систем;
• Устойчивость к перепадам температур - работает даже при минус 25 C.

Ограничения применения

• Не подходит для установки в помещениях с постоянным искусственным освещением рядом с датчиком - может давать ложные сигналы;
• Не имеет таймера - нельзя ограничить длительность работы света ночью (в отличие от модели ФРЛ-Т-Е27);
• Не предназначено для встраивания в монтажные коробки - требует открытого монтажа;
• Не рекомендовано использовать в местах с частыми вспышками света (например, возле сигнализаций или прожекторов с датчиками движения);
• Максимальная нагрузка 1320 Вт - не годится для управления мощными светильниками (>1000 Вт) или группами из нескольких мощных LED-светильников без расчётного запаса.

Примеры использования

• На фасаде торгового центра - включает подсветку вывески после заката и выключает её с рассветом;
• На автостоянке - управляет 8 LED-светильниками по 100 Вт каждый (сумма 800 Вт - в пределах допустимого);
• В подъезде многоэтажного дома - включает свет на лестничной клетке при наступлении темноты, выключает утром;
• На дачном участке - управляет двумя фонарями у входа и дорожной подсветкой без необходимости включать/выключать вручную.

Практические советы

• При установке направьте датчик освещённости на север или юг - чтобы избежать попадания прямого света от фонарей или окон;
• Избегайте установки под деревьями или крышами - они могут затенять датчик днём и вызывать ложное включение;
• Перед подключением проверьте суммарную мощность всех светильников - она должна быть меньше 1320 Вт с запасом 10–20 %;
• Если используете LED-лампы - убедитесь, что они совместимы с индуктивными нагрузками; некоторые дешёвые модели могут вызывать мерцание;
• Проверяйте работоспособность устройства перед сезоном осеннего/зимнего включения - особенно при первом использовании после хранения;
• Фотореле ФРЛ-01 10 лк 6 А не заменяет датчики движения - лучше сочетать его с другими типами контроллеров для комплексного управления.
