Гайка для подвешивания профиля (с пружиной) М10х40 | CM151000 DKC ДКС

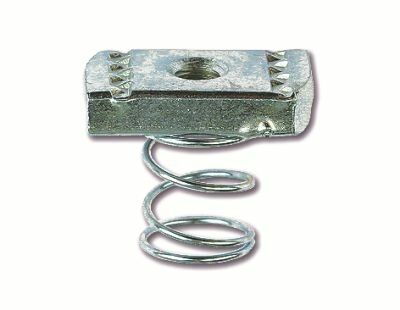

Гайка М10х40 для подвешивания профиля с пружиной от бренда DKC (ДКС), артикул cm151000, предназначена для надежного крепления консолей и подвесов к С-профилям в кабеленесущих системах серии M5 Combitech.

Назначение и область применения

Гайка М10х40 для подвешивания профиля с пружиной используется для установки кабеленесущих систем на потолок или стену. Она позволяет закрепить консоль или траверсу к С-образному профилю типа 21×41 через резьбовое соединение. Применяется в системах M5 Combitech от DKC (ДКС) для монтажа кабельных лотков, каналов и других элементов, требующих регулируемой подвески. Подходит для промышленных объектов, офисов, серверных комнат и других помещений с необходимостью организации скрытой проводки.

Технические характеристики

• Резьба: М10, шаг 1,5 мм - соответствует стандартной метрической резьбе для крепления болтов и шпилек
• Длина: 40 мм - обеспечивает достаточную глубину захода резьбы и зазор для пружины
• Материал: сталь - гарантирует механическую прочность при нагрузках
• Покрытие: цинк - защищает от коррозии в условиях повышенной влажности
• Климатическое исполнение: УХЛ(1,5) - допускает эксплуатацию в помещениях с температурой от −40C до +40C и относительной влажностью до 98%
• Цвет: светло-серый - соответствует цветовой гамме компонентов серии M5 Combitech
• Наличие пружины: да - обеспечивает автоматическую компенсацию вибраций и люфта при монтаже

Совместимость и монтаж

Гайка М10х40 для подвешивания профиля с пружиной совместима исключительно с профилями типоразмера 21×41 из серии M5 Combitech. Для монтажа требуется:

• Шпилька или болт М10 с подходящей длиной - чтобы выступать за пределы профиля на нужную величину
• Инструмент для затяжки: гаечный ключ или торцевой ключ на 17 мм
• Правильно расположенный профиль - отверстие в нем должно точно соответствовать внешнему контуру гайки

Не используйте гайку с другими типами профилей - несоответствие размеров приведёт к снижению несущей способности или повреждению крепления.

Преимущества

• Пружина внутри гайки снижает передачу вибраций от оборудования на кабеленесущую систему
• Цинковое покрытие увеличивает срок службы в средах с колеблющейся влажностью
• Высокая точность изготовления - обеспечивает плотное и однозначное соединение без люфта
• Совместимость с серийными продуктами DKC (ДКС) - позволяет собирать целостную систему без адаптеров

Ограничения применения

• Не предназначен для наружной эксплуатации - даже с цинковым покрытием не рассчитана на постоянное воздействие осадков
• Не подходит для крепления тяжелых конструкций свыше 50 кг на одну точку - максимальная нагрузка определяется профилем, а не гайкой
• Запрещено использовать с резьбой другого стандарта (например, дюймовой) - риск перекоса и разрушения
• Не рекомендуется многократная демонтаж-монтаж - после нескольких циклов пружина теряет упругость

Примеры использования

• Подвеска кабельного лотка 21×41 к потолочному С-профилю в серверной комнате
• Фиксация траверсы для распределительных щитов в промышленном цеху
• Крепление подвеса для кабельного канала в офисном здании с подвесным потолком

Практические советы

• Перед монтажом проверьте, что шпилька имеет достаточную длину - она должна выходить за профиль минимум на 15–20 мм, чтобы гайка могла полностью захватить резьбу
• Затягивайте гайку равномерно - переусердствовать нельзя, так как пружина может деформироваться
• При замене используйте только оригинальные комплектующие серии M5 Combitech - сторонние детали могут не совпадать по форме и размеру
• Для долговечности храните гайки в сухом месте - даже цинковое покрытие не спасает от длительного контакта с водой
