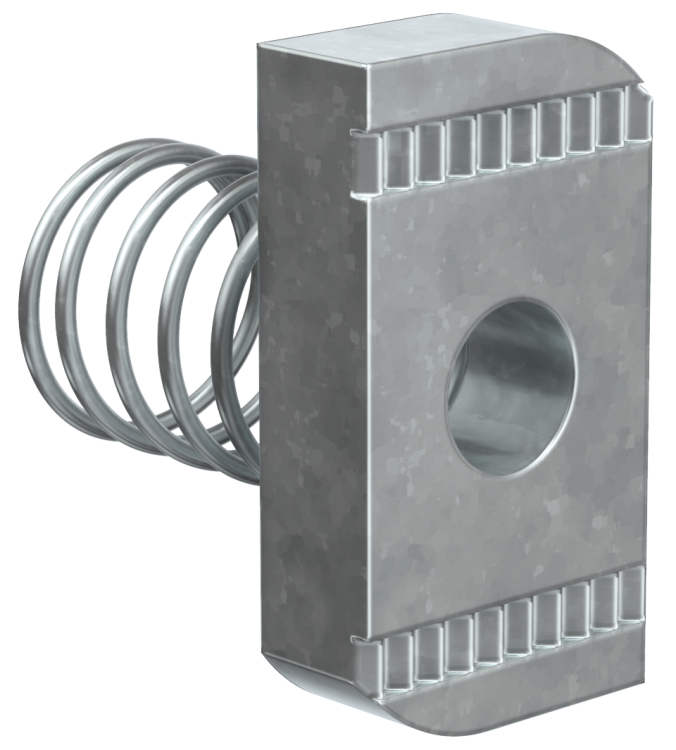

Гайка канальная с пружиной М10х40, низкая IEK (ИЭК) CMZ11-GK-10

Гайка канальная с пружиной М10х40 от IEK (артикул cmz11-gk-10) - это надёжный крепёжный элемент для сборки STRUT-систем и фиксации кабельных лотков на консолях. Уникальная комбинация гайки и пружины обеспечивает удержание нагрузки даже при вибрациях, снижает риск самопроизвольного ослабления соединений.

Назначение и область применения

Гайка канальная с пружиной М10х40 используется исключительно для соединения компонентов STRUT-системы - например, при монтаже кабельных лотков, стоек, кронштейнов и других элементов на профиль сечением 41×21 мм. Применяется там, где требуется быстрая сборка, регулируемый зазор и противодействие вибрациям. Подходит для промышленных объектов, серверных комнат, энергообъектов, транспорта и автоматизации.

Технические характеристики

• Резьба: M10×40 - метрическая, шаг 1,5 мм, длина резьбовой части 40 мм;
• Тип: Канальная гайка - имеет внутреннюю вытянутую форму, позволяющую защёлкиваться на STRUT-профиле;
• Наличие пружины: Да - встроенный пружинный элемент создаёт постоянное осевое усилие, предотвращая самоотвинчивание;
• Материал: Сталь оцинкованная - высокая прочность при минимальном весе;
• Покрытие: Гальваническое цинковое - равномерный слой цинка, устойчивый к коррозии в условиях повышенной влажности;
• Исполнение: Низкая - оптимальна для установки в ограниченном пространстве, не требует большого радиального зазора.

Совместимость и монтаж

Гайка канальная с пружиной М10х40 совместима только с профилем STRUT системы сечением 41×21 мм. Для монтажа:

• Вставьте гайку в паз профиля до щелчка - она должна плотно зафиксироваться;
• Закрутите болт М10 через отверстие в крепимом элементе (например, кабельном лотке) и в гайку;
• Не перетягивайте - момент затяжки не более 18–22 Нм, чтобы не повредить резьбу или пружину;
• Убедитесь, что гайка полностью вошла в паз - частичная посадка снижает несущую способность.

Безопасность и стандарты

Произведено в соответствии с требованиями к механической прочности и коррозионной стойкости, применяемым в промышленной автоматизации. Соответствует ГОСТ 1759.4-87 для гаек класса точности C. Гальваническое цинковое покрытие соответствует ISO 4042.

Преимущества

• Автоматическое удержание в профиле - не выпадает при перевороте или ударе;
• Пружина компенсирует люфт и вибрацию - продлевает срок службы соединения;
• Цинковое покрытие защищает от ржавчины в помещениях с высокой влажностью;
• Низкое исполнение позволяет использовать в стеснённых местах, где недоступна обычная гайка;
• Одноразовая установка - не нуждается в дополнительных шайбах или контргайках при нормальных нагрузках.

Ограничения применения

• Не применяется вне STRUT-системы - несовместима с трубами, рамами, другими типами профилей;
• Не рекомендована для динамических нагрузок выше 1500 Н - возможна деформация пружины;
• Не подходит для внешних условий с агрессивными химическими средами (кислоты, солевые туманы) - цинк не выдерживает длительного воздействия;
• Не допускается многократная переустановка - после нескольких извлечений пружина теряет упругость.

Примеры использования

• Фиксация кабельных лотков к вертикальным STRUT-консолям в серверной;
• Крепление распределительных щитов к стеновым профилям;
• Сборка каркаса для оборудования на производственной линии;
• Монтаж светильников и датчиков на потолочных TRUТ-решётках.

Практические советы

• Перед монтажом проверьте, что паз профиля не забит грязью - это мешает защёлкиванию гайки;
• Используйте болты с плоской головкой и шестигранником - они лучше подходят для компактного монтажа;
• Для долговечности в условиях вибраций сочетайте эту гайку с антивибрационными прокладками под крепимым элементом;
• Артикул cmz11-gk-10 - единственный вариант в линейке IEK с такими параметрами; другие модели имеют другую длину или размер резьбы - не заменяйте без перерасчёта нагрузки.
