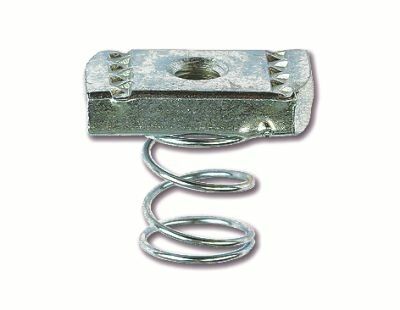

Гайка для подвешивания профиля (с пружиной) М12х40 | CM151200 DKC ДКС

Гайка М12х40 для подвешивания профиля с пружиной от бренда DKC (ДКС), артикул cm151200, предназначена для надежного крепления консолей и подвесов к С-профилям в кабеленесущих системах серии M5 Combitech.

Назначение и область применения

Гайка М12х40 для подвешивания профиля с пружиной используется для установки кабеленесущих систем типа M5 Combitech. Она позволяет закрепить консоли, траверсы и другие подвесные элементы к С-образным профилям с размером 21×41 мм. Применяется в промышленной автоматизации, офисных зонах, серверных помещениях и других местах, где требуется жесткая и долговечная фиксация кабельных трасс.

Технические характеристики

• Резьба: М12 × 40 мм - метрическая, с шагом, соответствующим стандарту ISO
• Материал: сталь - обеспечивает высокую механическую прочность
• Покрытие: цинк - защищает от коррозии в условиях повышенной влажности
• Наличие пружины: да - обеспечивает компенсацию вибраций и снижает нагрузку на резьбу
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40 C до +40 C, допускает эксплуатацию в помещениях с умеренной влажностью и запыленностью
• Цвет: светло-серый - соответствует цветовой гамме всей серии M5 Combitech

Совместимость и монтаж

Гайка М12х40 для подвешивания профиля с пружиной совместима исключительно с профилями типоразмера 21×41 мм из серии M5 Combitech. Для монтажа необходимо:

• Закрутить гайку на шпильку или болт, предварительно установленный в профиль
• Подвести консоль или подвес так, чтобы он плотно прилегал к поверхности профиля
• Затянуть гайку рукой, затем довести момент ключом - не перетягивать, чтобы не деформировать пружину

Не используйте гайку с другими типами профилей - несоответствие размеров приведёт к ненадёжному креплению.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных систем. Цинковое покрытие соответствует ГОСТ 9.306, что гарантирует антикоррозийную стойкость. Климатическое исполнение УХЛ(1,5) подтверждает соответствие условиям эксплуатации в закрытых помещениях с контролируемым микроклиматом.

Преимущества

• Пружина снижает риск ослабления крепления под действием вибраций - особенно важно на объектах с оборудованием, вызывающим сотрясения
• Высокая прочность стали и качественное цинкование обеспечивают срок службы более 10 лет в нормальных условиях
• Совместимость с сериями M5 Combitech позволяет использовать гайку в комплексе с другими элементами без адаптеров
• Светло-серый цвет гармонирует с остальной фурнитурой DKC, упрощая визуальный контроль и обслуживание

Ограничения применения

• Не предназначен для наружной эксплуатации - даже с цинковым покрытием не выдерживает постоянного воздействия осадков и прямого солнца
• Не рекомендуется использовать с профилями других производителей - отличаются толщиной стенок и формой крепёжных отверстий
• Не подходит для крепления тяжёлых нагрузок свыше 80 кг на одну точку - пружина не рассчитана на динамические перегрузки
• Запрещено применять в средах с агрессивными химическими веществами - цинк не устойчив к кислотам и щелочам

Примеры использования

• Крепление кабельных лотков к потолочным С-профилям в серверной комнате
• Фиксация подвесных каналов для силовых кабелей в цехе с вибрирующими станками
• Установка распределительных коробок на вертикальных направляющих в административном здании
• Монтаж светильников на подвесных конструкциях в торговых залах

Практические советы

• Перед монтажом проверьте, что внутренняя резьба гайки чистая - наличие опилок или грязи может повредить резьбу шпильки
• При затяжке используйте ключ с ограничителем момента - избыточное усилие сожмёт пружину и лишит её функции демпфирования
• Если гайка используется в многократно разборных узлах, периодически проверяйте состояние пружины - она может потерять упругость после 5–7 циклов разъединения
• Для удобства сборки можно комбинировать эту гайку с болтами М12 того же производителя - DKC обеспечивает единый уровень качества во всей серии M5 Combitech
