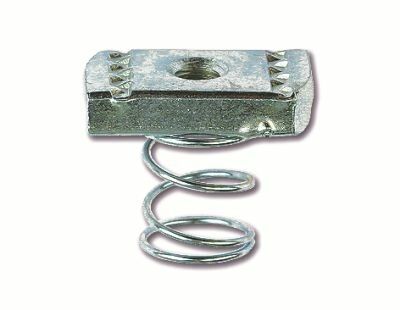

Гайка фасонная М12 с удл. пружиной (уп.50шт) DKC CM161200 ДКС

Гайка для подвешивания профиля с удлинённой пружиной М12×40 от DKC (ДКС), артикул cm161200, предназначена для надёжного крепления консолей и подвесов к C-профилю в кабеленесущих системах. Эта гайка сочетает механическую прочность и демпфирующие свойства пружины, что делает её идеальным решением для установки в условиях вибраций и перепадов температур.

Назначение и область применения

Гайка для подвешивания профиля с удлинённой пружиной М12×40 используется исключительно для вертикального крепления кабеленесущих систем типа M5 Combitech. Она позволяет закрепить консоли, траверсы и другие элементы к S-образному профилю 41×41 мм через резьбовое соединение. Применяется в промышленных объектах, офисных зданиях, серверных помещениях и на производстве там, где требуется жесткая, но компенсирующая нагрузки система подвеса.

Технические характеристики

• Резьба: М12 × 40 мм - метрическая, внутренняя, соответствует ISO 261
• Наличие пружины: Да - удлинённая, обеспечивает осевую компенсацию и снижение передачи вибраций
• Материал: Сталь - высокопрочная углеродистая сталь с гарантированной несущей способностью
• Защитное покрытие: Цинк - электрохимическая цинкатация, защищает от коррозии в средних условиях
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температурах от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Цвет: Светло-серый - единый цветовой код для всей серии M5 Combitech
• Тип изделия: Метизы и крепежные изделия - часть стандартизированной системы крепления

Совместимость и монтаж

Гайка для подвешивания профиля с удлинённой пружиной М12×40 совместима только с профилем 41×41 мм из серии M5 Combitech. Для монтажа необходимо:

• Закрутить гайку на болт или шпильку, предварительно установленную в профиль
• Подтянуть гайку до плотного контакта с поверхностью профиля - пружина должна находиться в слегка сжатом состоянии
• Не использовать с другими типами профилей (например, 41×20 или 48×48) - возможна потеря функциональности
• Использовать только подходящий по классу прочности болт М12 (не ниже 8.8)

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электромонтажных работ в соответствии с ГОСТ Р 50571.15 и рекомендациям IEC 61914. Климатическое исполнение УХЛ(1,5) гарантирует безопасную эксплуатацию в неотапливаемых помещениях и на открытых участках внутри зданий. Нагрузочные параметры рассчитаны с коэффициентом запаса, обеспечивающим долговечность при работе с максимальными весовыми нагрузками.

Преимущества

• Удлинённая пружина снижает риск повреждений от вибраций оборудования и теплового расширения
• Цинковое покрытие замедляет коррозию даже при частом воздействии влаги
• Высокая точность изготовления обеспечивает свободную и однозначную сборку без усилий
• Совместимость с сериями M5 Combitech позволяет легко масштабировать систему
• Стандартный размер М12 - универсальный для большинства кабельных трасс

Ограничения применения

• Не предназначен для горизонтального крепления - пружина не рассчитана на боковые нагрузки
• Не следует использовать в агрессивных химических средах (кислоты, щелочи, солевые туманы)
• Запрещено сваривать или нагревать выше 150 C - термическая деформация пружины нарушит функцию
• Не работает с профилями других производителей, кроме DKC, из-за отличий в форме и размерах крепёжных отверстий
• Не подходит для крепления тяжёлых трубопроводов или силового оборудования - только легкие кабеленесущие системы

Примеры использования

• Подвеска кабельных лотков в серверной комнате
• Фиксация светотехники на потолочных профилях в торговых центрах
• Монтаж проводных каналов в производственных корпусах с вибрирующими машинами
• Установка подвесных кабельных маршрутов в холодильных камерах

Практические советы

• Перед монтажом проверьте, чтобы резьба на болте была чистой - грязь или ржавчина нарушают равномерное натяжение
• Не затягивайте гайку слишком сильно - достаточно плотного контакта; переутяжка сожмёт пружину полностью и лишит её демпферных свойств
• При использовании нескольких таких гаек в одной системе - выставляйте одинаковый уровень натяжения, чтобы избежать перекоса профиля
• Артикул cm161200 можно комбинировать с аналогичными элементами серии M5 Combitech - например, с анкерными гайками и переходниками
• Храните в сухом месте - хотя есть цинкование, длительное воздействие воды может вызвать белые пятна оксидов
