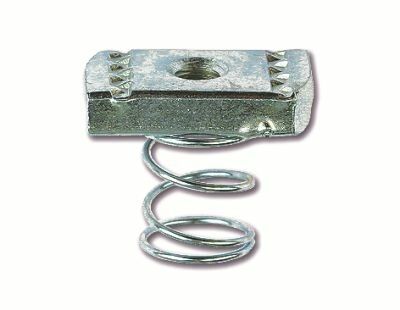

Гайка фасонная М10 с удлин. пружиной DKC CM161000 ДКС

Гайка фасонная М10 с удлиненной пружиной для подвешивания профиля М10х40 оцинкованная (арт. cm161000, бренд DKC) - это специализированный метиз из серии M5 Combitech, предназначенный для надежного крепления консолей и подвесов к С-профилю. Удлиненная пружина обеспечивает компенсацию нагрузок и вибраций, что особенно важно в системах кабеленесущих конструкций.

Назначение и область применения

Эта гайка используется исключительно для подвешивания профилей в кабеленесущих системах. Она соединяет вертикальный подвес или консоль с горизонтальным С-образным профилем типоразмера 41×41. Применяется в системах, где требуется регулируемое и устойчивое к вибрациям крепление - например, в электрощитовых, серверных помещениях, на промышленных объектах с движущимся оборудованием.

Технические характеристики

• Резьба: М10 - соответствует стандартному шагу 1,5 мм, совместима с болтами, шпильками и винтами М10;
• Длина: 40 мм - оптимальна для захвата толщины С-профиля и обеспечения достаточного хода пружины;
• Материал: сталь - обеспечивает механическую прочность при нагрузках до предела выдерживаемых конструкцией;
• Покрытие: цинк - защищает от коррозии в условиях повышенной влажности и агрессивной среды;
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температуре от −40C до +40C, подходит для помещений с контролируемым микроклиматом и слегка неотапливаемых зон;
• Цвет: светло-серый - соответствует цветовой гамме всей серии M5 Combitech;
• Наличие пружины: да - удлинённая, сжимается при затяжке, позволяет компенсировать люфт и снижать передачу вибраций.

Совместимость и монтаж

Гайка совместима только с профилями типа 41×41, используемыми в системах DKC. Для установки:

• Закрепите профиль на потолке или стене через отверстие 10–12 мм;
• Вставьте шпильку или болт М10 через отверстие профиля;
• Наденьте гайку с пружиной сверху, затем закрутите ключом до упора - пружина сожмётся, обеспечив плотный контакт;
• Не перетягивайте: избыточное усилие может деформировать пружину и снизить её демпфирующие свойства.

Изделие не предназначено для крепления к трубам, плитам или другим поверхностям без С-профиля.

Безопасность и стандарты

Изготовлена в соответствии с требованиями серий M5 Combitech от DKC. Соответствует нормам безопасности для электромонтажных систем. Цинковое покрытие соответствует ГОСТ 9.306, обеспечивает класс защиты Zn5/10. Нет требований к электроизоляции - не является изолирующим элементом.

Преимущества

• Пружина снижает передачу вибраций от оборудования на кабельные трассы - продлевает срок службы проводов и креплений;
• Высокая точность изготовления гарантирует свободную и равномерную затяжку без заклинивания;
• Цинкование обеспечивает долговечность даже в условиях периодической влажности;
• Совместимость с другими элементами серии M5 Combitech - позволяет собирать единые, стандартизованные системы без адаптеров.

Ограничения применения

• Не использовать в условиях постоянного погружения в воду или агрессивных химических средах - цинк не выдерживает длительного воздействия кислот и щелочей;
• Не подходят для крепления тяжелых конструкций массой более 80 кг на одну точку - пружина не рассчитана на статические перегрузки;
• Не заменяют анкерные или сварные крепления - только для подвесных систем с С-профилем;
• Не рекомендуется многократная разборка - после нескольких циклов сжатия пружина теряет упругость.

Примеры использования

• Подвеска кабельных лотков в серверной комнате;
• Фиксация распределительных коробок на потолочных профилях в офисном здании;
• Крепление осветительных приборов к С-профилю в производственных цехах;
• Системы подвеса для кабельных трасс в жилых комплексах с вибрационными источниками (лифты, насосы).

Практические советы

• Перед монтажом проверьте внутреннюю резьбу гайки - она должна быть чистой, без заусенцев; при необходимости очистите мягкой щеткой;
• Используйте только болты и шпильки с точно такой же резьбой М10 - несовпадение шага повредит резьбу;
• При использовании в местах с частыми температурными колебаниями (например, чердачные помещения) убедитесь, что пружина не переохлаждена ниже −40C - возможна потеря эластичности;
• Для удобства сборки можно комбинировать эту гайку с фланцевыми гайками или шайбами, чтобы распределить нагрузку;
• Артикул cm161000 - единственный вариант этой модели в серии M5 Combitech; аналоги других брендов не обеспечивают ту же степень совместимости.
