Гайка монтажная M5 Combitech M12 DKC (ДКС) CM341200

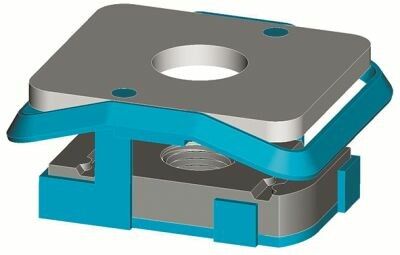

Гайка монтажная М12 от DKC (ДКС), артикул cm341200, предназначена для надёжного крепления аксессуаров к С-профилям в кабеленесущих системах. Эта гайка сочетает прочность стали, защиту от коррозии и точную геометрию, что делает её универсальным решением для монтажа на металлоконструкциях.

Назначение и область применения

Гайка монтажная М12 используется для фиксации трубных хомутов, кронштейнов и других монтажных элементов к С-образным профилям BPD-41, BPM-41 и BPL-41. При использовании вместе со шпилькой - в консоли BBP-41. Применяется исключительно в рамках систем крепежа M5 Combitech от DKC. Подходит для установки в помещениях с нормальной влажностью, в том числе на объектах с кабельными трассами, технологическими стойками и распределительными щитами.

Технические характеристики

• Размер зева: 12 мм - позволяет использовать гаечный ключ на 12 мм для затяжки;
• Резьба: M12 - внутренняя метрическая резьба, совместима с болтами, винтами и шпильками того же размера;
• Материал: сталь - обеспечивает механическую прочность и жесткость;
• Исполнение: высокая - увеличенная толщина стенок для повышения нагрузочной способности;
• Защитное покрытие: гальваническое цинкование - защищает от коррозии, сохраняет внешний вид при длительной эксплуатации;
• Цвет: светло-серый - соответствует цветовой гамме профилей M5 Combitech.

Совместимость и монтаж

Гайка монтажная М12 совместима только с профилями серии BPD-41, BPM-41, BPL-41 и консолью BBP-41. Устанавливается путём вставки в паз профиля и последующего закручивания шпильки или болта через резьбу M12. Для правильного монтажа необходимо убедиться, что глубина паза профиля достаточна для полного входа гайки. Не используйте гайку с профилями других серий - возможна потеря фиксации.

Безопасность и стандарты

Изделие соответствует требованиям к качеству крепежа для промышленного оборудования. Гальваническое цинкование выполнено в соответствии с ГОСТ 9.306. Нагрузочные параметры рассчитаны на работу в условиях постоянной вибрации и механических воздействий, характерных для кабельных систем.

Преимущества

• Увеличенная толщина стенок ("высокая" исполнение) снижает риск деформации при затяжке;
• Цинковое покрытие предотвращает появление ржавчины даже при частых перепадах температур;
• Точная геометрия резьбы обеспечивает лёгкую и надёжную сборку без заклинивания;
• Совместимость с единой системой M5 Combitech упрощает комплектацию и замену деталей.

Ограничения применения

• Не предназначен для работы в агрессивных средах (например, соляной, кислотной или щелочной);
• Не рекомендуется для использования вне систем M5 Combitech - несовместима с другими типами профилей;
• Запрещено применять с болтами или шпильками большего диаметра - возможен выход из строя резьбы;
• Не следует использовать в условиях постоянного погружения в воду - цинковое покрытие не гарантирует IP68.

Примеры использования

• Крепление трубных хомутов к С-профилю BPD-41 в кабельном канале;
• Фиксация кронштейна для кабельных лотков на вертикальной стойке BPM-41;
• Установка монтажной платформы для автоматических выключателей в распределительном щите с помощью шпильки BBP-41;
• Подвеска воздуховода или трубопровода на опорной раме из профилей BPL-41.

Практические советы

• Перед монтажом проверьте, чтобы гайка свободно входила в паз профиля - при наличии заусенцев удалите их мягкой щёткой;
• Затягивайте гайку равномерно, не допускайте перегрузки ключом - максимальный момент не более 25 Нм;
• При необходимости замены - используйте оригинальные гайки DKC (ДКС) артикул cm341200; аналоги могут отличаться по форме паза и не обеспечить надёжную фиксацию;
• Для долговечности в условиях повышенной влажности комбинируйте эту гайку с герметичными кабельными вводами и защитными крышками.
