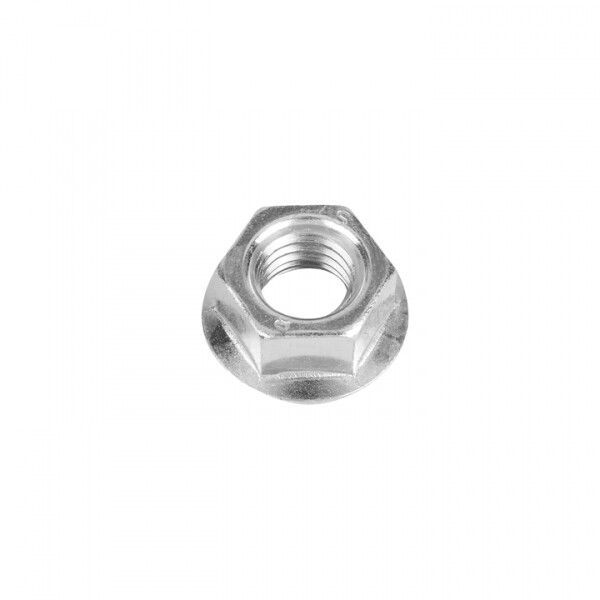

Гайка с фланцем М10 TDZ (100 шт) | gflm10-TDZ EKF

Гайка с фланцем М10 TDZ (100 шт) от бренда EKF - самоконтрящаяся крепежная деталь с расширенным основанием для надежного соединения в металлических кабельных трассах и монтажных системах серии EKF-Line.

Назначение и область применения

Гайка с фланцем М10 TDZ (100 шт) предназначена для фиксации болтовых соединений в условиях вибраций и динамических нагрузок. Подходит для сборки кабельных лотков, стоек, направляющих и других элементов монтажных систем EKF. Благодаря фланцу исключает необходимость использования шайб, снижает риск ослабления крепления и обеспечивает равномерное распределение нагрузки на поверхность.

Технические характеристики

• Метрический размер резьбы: M10
• Шаг резьбы: 1,5 мм - соответствует стандартному шагу для резьбы M10
• Тип: самоконтрящаяся и самоблокирующаяся - предотвращает самоотвинчивание без дополнительных средств
• Материал: сталь - обеспечивает прочность и долговечность
• Размер зева: 17 мм - совместим с гаечными ключами стандартного размера
• Покрытие: гальваническое цинковое - защищает от коррозии, повышает устойчивость к влажной среде
• Упаковка: 100 штук в одной партии
• Гарантийный срок: 84 месяца - подтверждает стойкость материала и качества изготовления

Совместимость и монтаж

Гайка с фланцем М10 TDZ (100 шт) совместима с болтами M10×1,5, в том числе из комплектов EKF-Line. Устанавливается вручную или с помощью ключа на 17 мм. Фланец плотно прилегает к плоской поверхности - не требует подготовки базовой поверхности. Для монтажа в металлические лотки рекомендуется использовать с болтами, имеющими потайную головку или круглую головку, чтобы избежать перекоса.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 5915–70 для гаек с фланцем. Цинковое покрытие соответствует нормам по антикоррозийной защите для внутренних и слегка влажных помещений. Не содержит токсичных веществ, безопасно для работы в закрытых помещениях.

Преимущества

• Фланец заменяет шайбу - экономит время при сборке и снижает количество используемых элементов
• Самоблокировка и самоконтрение - исключают необходимость в применении контргаек, пружинных шайб или клея
• Цинковое покрытие - устойчиво к окислению даже при частом контакте с влагой
• Удобная кратность упаковки - 100 шт. оптимально для крупных проектов и пополнения запасов на объекте
• Высокая механическая прочность стали - выдерживает значительные усилия затяжки без деформации

Ограничения применения

• Не предназначен для постоянного погружения в воду - цинковое покрытие не обеспечивает защиту в агрессивных средах (морская вода, химические растворы)
• Не рекомендуется для многократного демонтажа - после нескольких разборок самоблокирующие элементы теряют эффективность
• Подходит только для резьбы M10×1,5 - несовместима с другими шагами или размерами
• Фланец имеет ограниченную площадь - не подходит для установки на мягкие или пористые материалы (дерево, пластик без усиления)

Примеры использования

• Крепление крышек кабельных лотков EKF
• Фиксация кронштейнов для кабельных каналов
• Монтаж вертикальных стоек в шкафах управления
• Закрепление держателей проводов и кабельных жил
• Сборка рам и платформ для оборудования в цехах и на производствах

Практические советы

• Перед установкой проверьте соответствие резьбы болта и гайки - не допускайте принудительной затяжки
• При использовании в местах с возможным воздействием влаги - контролируйте целостность цинкового покрытия; при повреждении - обработайте антивибрационным составом
• Для точного контроля момента затяжки применяйте динамометрический ключ - максимальный момент для M10 составляет около 25 Нм
• Храните в сухом месте - длительное воздействие влаги может вызвать белый налет на цинке, что не влияет на функциональность, но снижает эстетику
• При заказе учтите, что 100 шт. - типовая упаковка; для малых объемов можно купить часть партии, но сохраняются условия гарантии только на оригинальную упаковку
