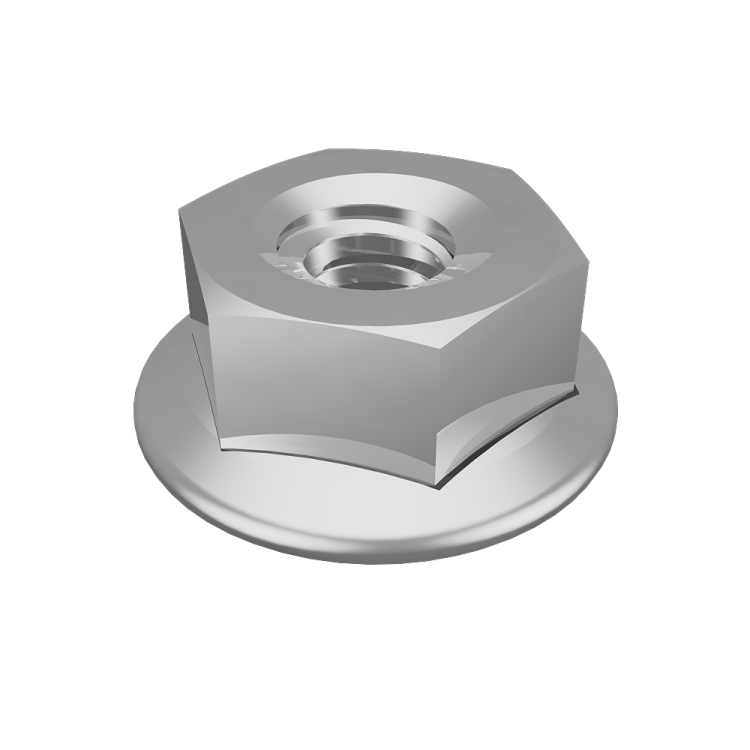

Гайка специальная с фланцем DIN 6923 М10 СИСТЕМА КМ LO0687

Гайка специальная с фланцем М10 DIN 6923 от КМ-профиль - самоблокирующийся крепёж с рифлёным фланцем для надёжного соединения в монтажных системах. Упаковка из 100 штук обеспечивает достаточное количество для крупных задач. Артикулы gs10 и lo0687 соответствуют одной модели.

Назначение и область применения

Гайка специальная с фланцем М10 DIN 6923 применяется там, где требуется устойчивость к вибрациям и случайному раскручиванию. Подходит для сборки кабеленесущих систем, стоек, направляющих и других металлических конструкций. Благодаря рифлёному фланцу не требует дополнительной контргайки или шайб. Предназначена для внутреннего монтажа в помещениях с сухим или слабоагрессивным климатом.

Технические характеристики

• Резьба: M10, шаг 1,5 мм - совместима с болтами и шпильками стандарта ISO
• Наружный диаметр фланца: 21,8 мм - обеспечивает большую площадь опоры
• Размер ключа: 17 мм - стандартный размер гаечного ключа
• Материал: сталь - прочная основа для механических нагрузок
• Покрытие: цинк - защищает от коррозии, цвет светло-серый
• Самоблокирующаяся и самоконтрящаяся конструкция - исключает необходимость в дополнительных средствах против раскручивания
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в условиях повышенной влажности, но без постоянного контакта с водой или химикатами

Совместимость и монтаж

Гайка специальная с фланцем М10 DIN 6923 совместима с болтами класса прочности 4.8–8.8 и шпильками с резьбой M10×1.5. Для монтажа используйте гаечный ключ на 17 мм. Фланец плотно прилегает к поверхности - не требует подготовки отверстий или дополнительных шайб. При затяжке рифления фланца врезаются в металл, образуя механическое сцепление. Не рекомендуется использовать на мягких материалах (например, пластик или древесина) - фланец не будет эффективно работать.

Безопасность и стандарты

Изделие соответствует требованиям DIN 6923 и ГОСТ 15150-69 по климатическому исполнению. Цинковое покрытие снижает риск электрохимической коррозии при контакте с другими металлами. Соответствие стандартам гарантирует точность резьбы и механическую надёжность при эксплуатации.

Преимущества

• Не нужна контргайка - экономия времени и деталей
• Фланец увеличивает площадь опоры - снижается давление на поверхность
• Высокая устойчивость к вибрациям - идеально для оборудования и транспорта
• Цинковое покрытие - долговечность даже в условиях повышенной влажности
• Удобная упаковка - 100 штук в комплекте, легко хранить и отбирать по необходимости

Ограничения применения

• Не предназначен для внешней эксплуатации под дождём или постоянным воздействием воды
• Не рекомендуется применять в агрессивных средах: кислоты, щёлочи, солевые растворы
• Неэффективна на неметаллических поверхностях - фланец не врезается в дерево, пластик или бетон
• Запрещён повторный монтаж - после первого затягивания рифления деформированы, потеряют блокирующую способность

Примеры использования

• Крепление профилей кабеленесущих систем (коробы, лотки, каналы)
• Сборка рам и стоек для автоматизированных линий
• Фиксация корпусов оборудования на металлических платформах
• Монтаж распределительных щитов и панелей управления

Практические советы

• Перед монтажом проверьте, чтобы отверстие было точно по диаметру резьбы - перекос вызывает повреждение резьбы и снижение надёжности
• Затягивайте равномерно до упора - не перегружайте, чтобы не деформировать фланец
• Для удобства хранения используйте оригинальную упаковку - она позволяет вынимать гайки по одной без потерь
• Если требуется замена - выбирайте ту же модель: гайка специальная с фланцем М10 DIN 6923 от КМ-профиль (артикулы gs10, lo0687)
