Гермоввод д20 оранжевый (10шт/1000шт кор/уп) | PR80.0164 Промрукав Строитель

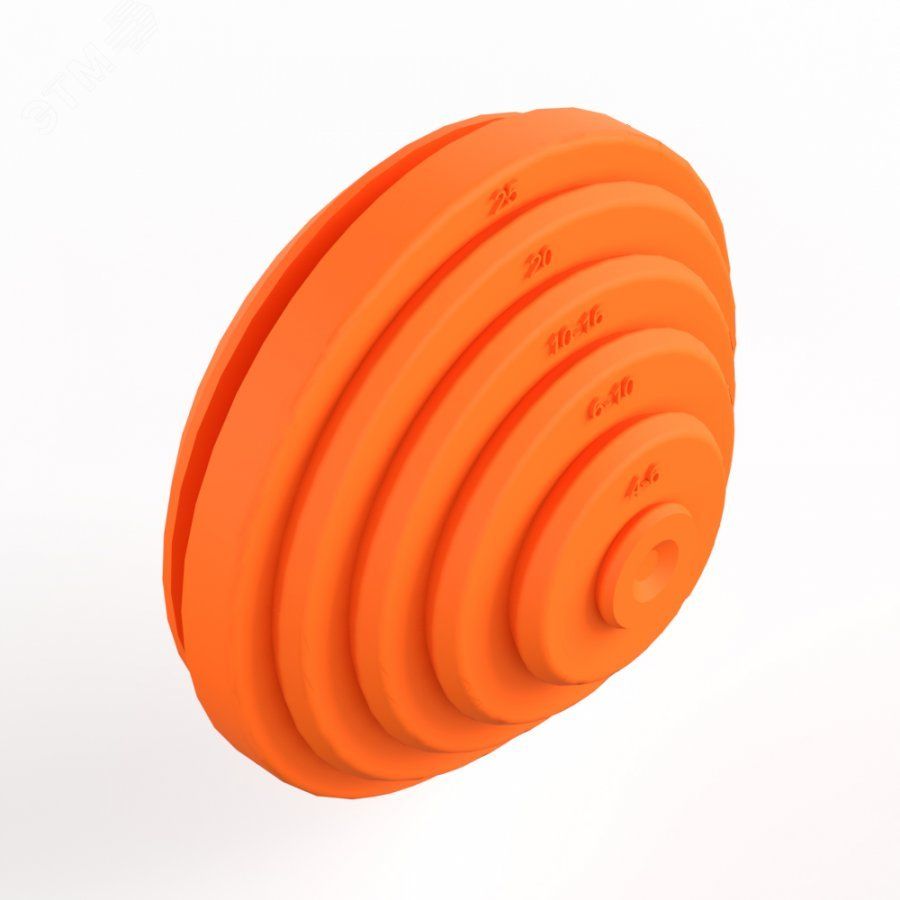

Кабельный ввод мембранный d20 оранжевый IP55 от бренда Промрукав (артикул pr80.0164) предназначен для надежного и герметичного ввода кабелей в электрооборудование. Его мембранная конструкция обеспечивает плотную посадку на кабели диаметром до 20 мм, а цвет и отсутствие резьбы упрощают монтаж в компактных корпусах.

Назначение и область применения

Кабельный ввод мембранный d20 оранжевый IP55 используется для герметизации мест прохода кабелей через стенки распределительных щитов, корпусов оборудования и ящиков. Подходит для установки в условиях повышенной запыленности, влажности или на открытых площадках. Часто применяется в промышленной автоматике, на конвейерах, станках, системах управления и в оборудовании с требованием степени защиты IP55.

Технические характеристики

• Тип: Гермоввод мембранный, срезаемый - позволяет адаптировать внутренний диаметр под толщину кабеля
• Номинальный диаметр: 20 мм - оптимальный размер для кабелей с внешним диаметром около 16–20 мм
• Диаметр герметизации: 23 мм - соответствует стандартному размеру PG23, что гарантирует совместимость с большинством корпусов
• Степень защиты: IP55 - защищает от пыли (не полностью, но в количестве, не нарушающем работу) и от струй воды из любого направления
• Материал: Пластик - прочный, устойчивый к УФ-излучению и химическим воздействиям, без содержания галогенов
• Цвет: Оранжевый - повышает видимость при обслуживании, удобен для визуального различения цепей
• Резьба: Отсутствует - монтируется в предварительно просверленные отверстия, не требует нарезания резьбы
• Упаковка: 10, 100 или 1000 штук - выбор объема зависит от масштаба проекта

Совместимость и монтаж

Кабельный ввод мембранный d20 оранжевый IP55 (arтикул pr80.0164) устанавливается в отверстие диаметром 23 мм, выполненное в стенке корпуса. Мембрана самонастраивается на диаметр кабеля - при протягивании провода она деформируется и плотно обжимает его. Для фиксации достаточно вставить ввод в отверстие и слегка придавить. Нет необходимости использовать гайки, шайбы или инструменты. Подходит для монтажа в металлические, пластиковые и композитные корпуса с толщиной стенки до 5 мм.

Безопасность и стандарты

Соответствует требованиям к герметизации согласно IP55 (IEC 60529). Материал изготовлен без галогенов - при возгорании не выделяет токсичных паров, что важно для помещений с ограниченной вентиляцией. Сохраняет эластичность при температуре от –25C до +80C.

Преимущества

• Не требует резьбы - экономит время при сборке и исключает риск перекоса
• Адаптивная мембрана - один ввод подходит для кабелей разного диаметра в пределах 16–20 мм
• Высокая герметизация - эффективно препятствует попаданию пыли и влаги даже при длительной эксплуатации
• Легкий вес и простота монтажа - снижают трудозатраты при массовой установке
• Оранжевый цвет - ускоряет поиск и диагностику в сложных панелях

Ограничения применения

• Не подходит для кабелей с диаметром более 20 мм - возможна утечка или недостаточная герметизация
• Не рассчитан на постоянное погружение в воду - IP55 не обеспечивает защиту от погружения
• Не рекомендован для кабелей с жесткой броней или крупными металлическими элементами - могут повредить мембрану
• Не заменяет заземление - не обеспечивает электрическую связь между кабелем и корпусом

Примеры использования

• Ввод силового кабеля в частотный преобразователь
• Подключение датчиков к щиту управления на конвейере
• Герметизация входа кабелей в распределительную коробку на улице
• Монтаж в устройствах автоматизации пищевой промышленности (благодаря отсутствию галогенов)

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - он должен быть в пределах 16–20 мм для гарантированной герметизации
• Если кабель слишком тонкий (менее 16 мм), используйте термоусадку вокруг него перед введением - это повысит плотность посадки
• При установке в тонкие стенки (до 2 мм) убедитесь, что отверстие не имеет заусенцев - они могут порвать мембрану
• Для массового монтажа закажите упаковку 100 или 1000 шт. - стоимость единицы ниже, а срок службы материала не зависит от объема
• Не используйте смазки или клеи - они снижают эластичность мембраны и нарушают герметичность
