Кабельный ввод - мембранный, 4х21мм кол-во отверстий=4, макс. диаметр=21мм, 1 упаковка 20 шт. | R5MP04 DKC ДКС

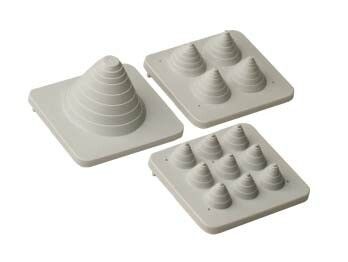

Кабельный ввод мембранный DKC (ДКС) артикул r5mp04 предназначен для герметичного прохода кабелей через стенки шкафов серии RAM block. Устройство имеет четыре отверстия и обеспечивает степень защиты IP65, что делает его подходящим для установки в промышленных условиях с высокими требованиями к защите от пыли и влаги.

Назначение и область применения

Кабельный ввод мембранный DKC r5mp04 применяется для вывода кабелей внутрь металлических шкафов серии RAM block, где установлено оборудование автоматизации, релейной защиты и контроля. Он заменяет традиционные резьбовые вводы там, где требуется быстрая и надежная герметизация без необходимости нарезания резьбы. Подходит для кабелей с наружным диаметром до 21 мм. Часто используется на производствах, в энергетике, на транспорте и в системах управления технологическими процессами.

Технические характеристики

• Количество отверстий: 4
• Максимальный диаметр кабеля: 21 мм
• Степень защиты: IP65 (полная защита от пыли и струй воды из любого направления)
• Тип конструкции: мембранный, срезаемый - отверстия формируются при установке кабеля
• Материал: термопластичный эластомер и полипропилен, безгалогенный состав
• Цвет: светло-серый
• Резьба: отсутствует - монтируется в подготовленное отверстие в стенке шкафа
• Упаковка: 20 штук

Совместимость и монтаж

Кабельный ввод m5mp04 совместим со шкафами серии RAM block, имеющими круглое отверстие диаметром 21–22 мм. Для установки необходимо:

• Выполнить в стенке шкафа отверстие точно по размеру (не более 22 мм);
• Вставить ввод в отверстие до щелчка - он фиксируется за счет уплотнительной мембраны;
• Завести кабели через отверстия и плотно затянуть их - мембрана сама деформируется вокруг каждого провода, образуя герметичную seal.

Не требует инструментов, болтов или гаек. После монтажа можно легко удалить лишние части мембраны, если кабели не заполняют все отверстия.

Безопасность и стандарты

Кабельный ввод DKC r5mp04 соответствует степени защиты IP65, что гарантирует работу в условиях повышенной влажности, пыли и мытья струями воды. Материал выполнен без галогенов - при возгорании не выделяет токсичных газов, что важно для помещений с людьми и чувствительным оборудованием. Соответствует требованиям безопасности для промышленного оборудования.

Преимущества

• Быстрый монтаж - нет нужды в нарезке резьбы или использовании крепежа
• Герметизация адаптивна - мембрана плотно обхватывает кабели разного диаметра до 21 мм
• Экономия места - компактная форма не занимает лишнего объема внутри шкафа
• Устойчив к старению - материал сохраняет эластичность при температуре от -25C до +80C
• Поддерживает целостность класса защиты IP65 всей системы RAM block

Ограничения применения

• Не подходит для кабелей с диаметром больше 21 мм - возможна потеря герметичности
• Не предназначены для жестких труб или многожильных кабелей с бронированием - только мягкие и гибкие изоляции
• Не рекомендован для постоянного погружения в воду - IP65 не является водонепроницаемостью для длительного подводного режима
• Не следует использовать в местах с механическими нагрузками на кабель - ввод не рассчитан на анкеровку или натяжение

Примеры использования

• Ввод сигналов и питания в шкафы управления станков CNC
• Подключение датчиков и исполнительных механизмов в шкафах автоматизации пищевых производств
• Герметизация кабелей в распределительных щитах на открытых площадках
• Монтаж в шкафах DAE и CQE от DKC, где важна скорость сборки и надежность герметизации

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - лучше выбирать ввод с запасом 1–2 мм, чтобы мембрана могла плотно обжать провод
• Если используются не все 4 отверстия, обрежьте лишнюю часть мембраны острым ножом после установки кабелей - так сохраняется герметичность
• Не используйте силу при вставке - ввод должен входить свободно; если не входит, увеличьте отверстие, а не давите на него
• Для кабелей с толстой оболочкой (например, FTP/STP) убедитесь, что их внешний диаметр не превышает 21 мм - измеряйте по наибольшей точке
• Храните в сухом месте, избегая прямого UV-излучения - хотя материал устойчив, долгосрочное воздействие солнца снижает срок службы
