Кабельный ввод - мембранный, 9х13мм кол-во отверстий=9, макс. диаметр=13мм, 1 упаковка 20 шт. | R5MP09 DKC ДКС

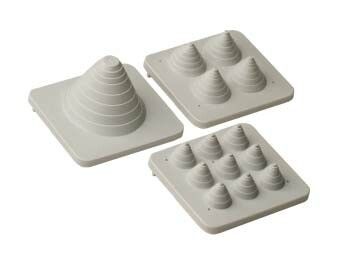

Кабельный ввод мембранный 9x13мм от DKC (ДКС), артикул r5mp09, предназначен для герметичного ввода кабелей в корпуса серии RAM block. Он обеспечивает защиту IP65 за счет эластичной мембраны, плотно обжимающей провода, и рассчитан на установку в подготовленные отверстия без необходимости резьбы.

Назначение и область применения

Кабельный ввод мембранный 9x13мм применяется для прохода кабелей через стенки электрических шкафов, особенно в сериях корпусов RAM block. Подходит для систем автоматизации, релейной защиты и контроля, где важна защита от пыли и влаги. Каждый ввод имеет 9 отверстий - это позволяет одновременно завести несколько кабелей малого диаметра в одном месте, снижая число точек проникновения и упрощая сборку.

Технические характеристики

• Количество отверстий: 9
• Максимальный диаметр кабеля: 13 мм
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал: термопластичный эластомер и полипропилен - устойчив к перепадам температур и химически агрессивным средам
• Состав: безгалогенный - безопасен при горении, соответствует экологическим нормам
• Цвет: светло-серый
• Тип исполнения: срезаемый - можно отделить лишние отверстия после монтажа
• Резьба: отсутствует - устанавливается в готовые круглые отверстия в корпусе
• Упаковка: 20 штук

Совместимость и монтаж

Кабельный ввод мембранный 9x13мм совместим с корпусами серии RAM block, имеющими стандартные круглые отверстия диаметром около 14–16 мм. Для монтажа:

• Подготовьте отверстие в стенке шкафа - диаметр должен быть чуть больше, чем сам ввод (обычно 14–16 мм).
• Заведите кабели через нужные отверстия - не более 13 мм в диаметре каждый.
• Вставьте ввод в отверстие до щелчка - он фиксируется за счет уплотнительного бортика.
• Лишние отверстия можно аккуратно срезать острыми ножницами или ножом - они предназначены для этого.

Не требует крепежа, клея или инструментов. Установка занимает менее минуты.

Безопасность и стандарты

Кабельный ввод мембранный 9x13мм соответствует требованиям IP65, что гарантирует работу в условиях повышенной влажности, запыленности и мытья струей воды. Материал безгалогенный - не выделяет токсичных веществ при возгорании, что важно для помещений с людьми и в соответствии с европейскими нормами RoHS и IEC 60754-2.

Преимущества

• Высокая герметизация за счет эластичной мембраны, которая адаптируется под любой кабель до 13 мм.
• Экономия места - 9 кабелей в одном элементе вместо девяти отдельных вводов.
• Простота монтажа - никаких резьб, болтов или инструментов.
• Срезаемая конструкция - возможность точно подстроить количество отверстий под реальное количество кабелей.
• Устойчивость к старению материала - сохраняет эластичность при температурах от -25C до +80C.

Ограничения применения

• Не подходит для кабелей диаметром более 13 мм - возможна потеря герметичности.
• Не предназначен для механической нагрузки - нельзя использовать как опору для тяжелых кабелей или тросов.
• Не рекомендован для постоянного погружения в воду - IP65 не равен IP67/68.
• Не совместим с корпусами, не имеющими подходящих по размеру отверстий - требуется предварительная подготовка.
• Не заменяет вводы с резьбой там, где требуется крепление к трубе или другому оборудованию.

Примеры использования

• Герметичный ввод кабелей питания и сигнализации в шкафах управления DAE/CQE серии RAM block.
• Обвязка датчиков и приводов на конвейерах в пищевой и фармацевтической промышленности.
• Подключение контроллеров, модулей ввода-вывода и преобразователей частоты в распределительных щитах.
• Сборка мобильных станций автоматизации, где важна быстрая и надежная герметизация.

Практические советы

• Перед монтажом проверьте диаметр каждого кабеля - даже небольшое превышение 13 мм нарушит герметичность.
• Если используете кабели разного диаметра - начинайте с самых толстых, чтобы мембрана лучше “запечаталась” вокруг них.
• После срезания лишних отверстий удалите пластиковую стружку - она может попасть внутрь шкафа и вызвать замыкание.
• Храните вводы в сухом месте - хотя материал устойчив к влаге, длительное воздействие высокой влажности может снизить эластичность.
• Для массового монтажа закупайте сразу упаковку из 20 штук - экономия стоимости и удобство хранения.
