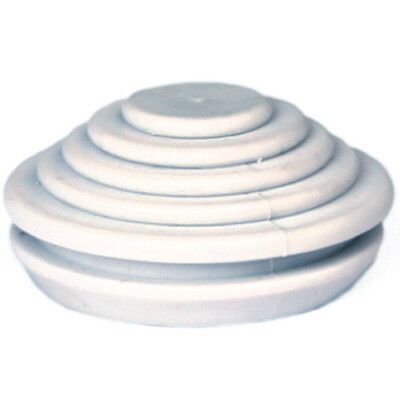

Кабельный ввод Express IP55 20 мм, PG 23 DKC (ДКС) 54520

Кабельный ввод DKC Express 54520 предназначен для герметичного ввода кабелей диаметром 5,5–20 мм в электрощиты, шкафы и распределительные коробки. Этот сальник из прочного пластика обеспечивает степень защиты IP55 и легко регулируется по размеру кабеля - идеально подходит для систем проводки серии Express.

Назначение и область применения

Кабельный ввод DKC Express 54520 используется для надёжной герметизации мест прохода кабелей через стенки электротехнических устройств: щитов, шкафов, распаечных коробок. Применяется в системах проводки серии Express, особенно там, где важна защита от пыли и влаги - например, в производственных помещениях, на объектах монолитного бетоностроения или при открытой прокладке по фасадам зданий.

Технические характеристики

• Тип изделия: сальник (уплотнительная вставка)
• Степень защиты: IP55 - защищён от пыли (не полностью, но в количестве, не нарушающем работу) и от струй воды с любого направления
• Диаметр входного отверстия: 20 мм
• Диапазон уплотнения кабеля: 5,5 – 20 мм - подходит для большинства силовых и сигнальных кабелей
• Материал: пластик (полиэтилен/полипропилен с галогенами - не рекомендован для закрытых пространств с повышенными требованиями к дымо- и газовыделению)
• Рабочая температура: от -25 C до +60 C
• Толщина стенки трубы, которую можно уплотнять: 0,1 – 2 мм
• Номинальный размер PG: 23 - соответствует стандартным резьбовым отверстиям под PG23
• Исполнение: регулируемый - можно отрезать до нужного размера
• Цвет: светло-серый
• Резьба: отсутствует - требует установки в уже имеющееся резьбовое отверстие (например, в щите с PG23)

Совместимость и монтаж

Кабельный ввод DKC Express 54520 не имеет собственной резьбы. Его необходимо устанавливать в отверстие с внутренней резьбой PG23 - типично для металлических или пластиковых щитов серии Viva и других компонентов системы Express. Для монтажа:

• Заготовьте отверстие в корпусе с резьбой PG23
• Проденьте кабель через центральное отверстие сальника
• Вставьте сальник в отверстие до упора
• Подтяните контргайку (прилагаемую отдельно) - она фиксирует сальник и создаёт давление на уплотнительную часть
• При необходимости - отрежьте лишнюю длину сальника ножницами, чтобы он выступал ровно на 1–2 мм за поверхность корпуса

Не используйте с трубами толщиной более 2 мм - уплотнение будет ненадёжным.

Безопасность и стандарты

Сальник соответствует требованиям к степени защиты IP55, что делает его подходящим для условий с риском попадания пыли и брызг воды. Однако материал содержит галогены - при возгорании возможен выброс токсичных газов. Поэтому не рекомендуется применять в замкнутых пространствах с постоянным пребыванием людей (например, в жилых квартирах, медицинских учреждениях, серверных комнатах без принудительной вентиляции).

Преимущества

• Удобная регулировка - можно отрезать до нужного размера, подстраиваясь под толщину стенки шкафа
• Высокая герметизация - обеспечивает IP55 даже при многократных перегибах кабеля
• Лёгкий монтаж - не требует специальных инструментов, работает с обычной контргайкой
• Совместимость с сериями Express и Viva - единая система компонентов, снижающая вероятность ошибок при сборке

Ограничения применения

• Не предназначена для наружной установки без дополнительной защиты от УФ-излучения - пластик со временем хрупчеет под прямыми солнечными лучами
• Не подходит для кабелей с внешним диаметром менее 5,5 мм - не будет плотного уплотнения
• Не использовать в средах с агрессивными химическими веществами - материал не рассчитан на контакт с растворителями, маслами, кислотами
• Галогенный состав исключает применение в помещениях с особыми требованиями к пожарной безопасности (например, метро, больницы, детские учреждения)

Примеры использования

• Ввод кабелей питания в щит управления станком с корпусом Viva
• Проход кабелей связи через бетонную стену в системе Express
• Герметизация ввода в распределительную коробку на фасаде здания
• Сборка кабеленесущей системы в цеху с высокой запылённостью

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределе 5,5–20 мм. Меньший кабель не будет удерживаться, больший - повредит уплотнение
• Если кабель слишком мягкий, перед вводом в сальник сделайте легкую затяжку из термоусадки - так уменьшится деформация при затяжке контргайки
• Не забудьте купить отдельно контргайку PG23 - она не входит в комплект
• При использовании в условиях влажности - после монтажа проверьте герметичность: продувка воздухом под давлением 0,3 бара покажет наличие утечек
• Для долговечности - избегайте частого изгиба кабеля прямо у места ввода; лучше оставить свободный участок длиной 10–15 см
