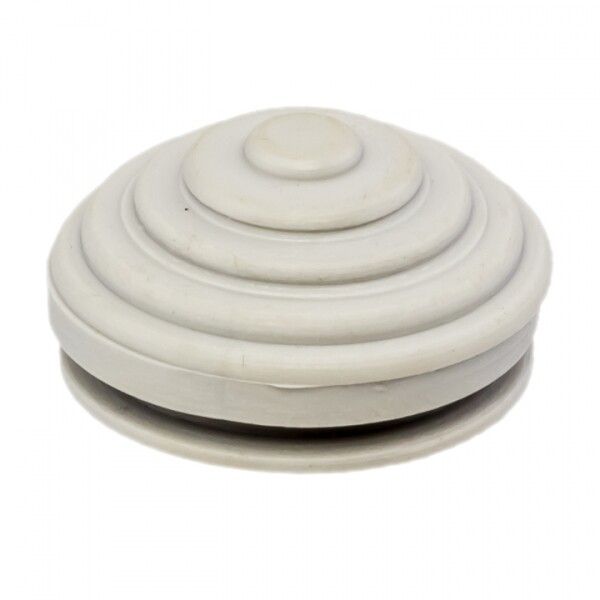

Сальник ввода-вывода IP54 d отверстия 20мм, проводника 8-16мм EKF PROxima | as-20

Сальник ввода-вывода EKF PROxima as-20 предназначен для герметичного ввода кабелей в корпуса оборудования, обеспечивая защиту от пыли и влаги при сохранении простоты установки. Этот сальник подходит для монтажа в отверстия диаметром 23 мм и работает с кабелями диаметром 8–16 мм.

Назначение и область применения

Сальник ввода-вывода EKF PROxima as-20 используется для прохода кабелей через стенки распределительных щитов, коробок, боксов и других электрооборудования. Он предотвращает попадание пыли и влаги внутрь устройства, защищая контакты и компоненты от повреждений. Применяется в условиях с повышенной запыленностью или влажностью - например, на производстве, в системах автоматизации, на открытых площадках или в помещениях с агрессивной средой.

Технические характеристики

• Наружный диаметр: 20 мм
• Диаметр отверстия для монтажа: 23 мм
• Диапазон диаметров кабелей: 8–16 мм
• Степень защиты: IP54 - защита от пыли (не полностью, но достаточная для большинства условий) и от брызг воды со всех сторон
• Тип уплотнения: эластичная мембрана - плотно обжимает кабель при затяжке, исключая зазоры
• Материал: пластик - устойчив к химическим воздействиям, не корродирует
• Рабочая температура: от –40 C до +80 C - подходит для холодных и жарких помещений
• Исполнение: срезаемый - можно подстроить под толщину стенки, отрезав лишнее
• Цвет: светло-серый
• Без галогенов - безопасен при горении, соответствует экологическим требованиям
• Гарантия: 84 месяца

Совместимость и монтаж

Сальник EKF PROxima as-20 устанавливается в круглое отверстие диаметром 23 мм. Монтаж прост: вставьте сальник в отверстие, проденьте кабель через центр, затем закрутите фиксирующую гайку (она в комплекте не указана - требуется отдельно). Благодаря срезаемому исполнению, его легко адаптировать под толщину панели - просто отрежьте излишек ножницами или ножом. Подходит для металлических, пластиковых и композитных корпусов. Убедитесь, что диаметр кабеля находится в пределах 8–16 мм - меньший кабель не будет надёжно удерживаться, больший - не войдёт.

Безопасность и стандарты

Сальник соответствует требованиям безопасности для электротехнических устройств. Отсутствие галогенов снижает выделение токсичных веществ при перегреве или возгорании. Степень защиты IP54 соответствует ГОСТ 14254, что делает его пригодным для использования в промышленных и бытовых условиях с риском попадания влаги.

Преимущества

• Удобство монтажа благодаря срезаемой конструкции - не требует точного подбора по толщине стенки
• Эффективное уплотнение за счёт мембраны - не нуждается в дополнительных прокладках
• Широкий температурный диапазон - работает в суровых климатических условиях
• Высокая долговечность - гарантия 7 лет
• Экологичность - материал без галогенов

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй под давлением или погружения
• Не подходит для кабелей меньше 8 мм - возможен слабый контакт и проскальзывание
• Не имеет резьбы - требует наличия отверстия 23 мм; нельзя ввинчивать в резьбовое отверстие
• Пластиковый корпус менее устойчив к механическим ударам по сравнению с металлическими аналогами

Примеры использования

• Ввод кабелей питания в щиты управления станков
• Подключение датчиков и исполнительных механизмов в распределительных коробках на заводе
• Фиксация кабелей в наружных ящиках освещения
• Проход кабелей в контроллеры и модули автоматики в логистических комплексах

Практические советы

• Перед монтажом проверьте реальный диаметр кабеля - он должен быть в пределах 8–16 мм, лучше всего - около середины диапазона (например, 12 мм)
• Если отверстие больше 23 мм, используйте переходную втулку или уплотнительную шайбу
• При использовании в местах с вибрацией дополнительно зафиксируйте кабель хомутом рядом с сальником
• Не применяйте сальник в качестве крепления для тяжёлых кабелей - он не рассчитан на нагрузку на растяжение
• При необходимости замены - достаточно открутить фиксирующую гайку и вытащить старый сальник, новый устанавливается так же
