Сальник ввода-вывода IP54 d отверстия 25мм, проводника 9-20мм EKF PROxima | as-25

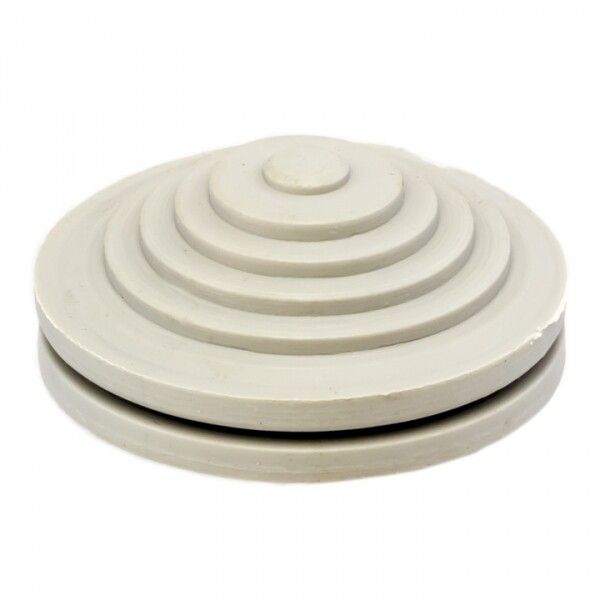

Сальник ввода-вывода EKF AS-25 - это компактный пластиковый кабельный ввод с мембранным уплотнением, предназначенный для герметичного прохода кабелей через отверстия в корпусах оборудования. Подходит для установки в распределительные щиты, коробки и боксы, обеспечивая степень защиты IP54. Артикул AS-25 из серии PROxima от EKF сочетает надежность, простоту монтажа и долгий срок службы.

Назначение и область применения

Сальник EKF AS-25 используется для безопасного вывода кабелей и проводов изнутри электрооборудования наружу, предотвращая попадание пыли и струй воды внутрь корпуса. Применяется там, где важна защита от загрязнений и влаги, но не требуется высокая механическая нагрузка или герметизация под давлением. Часто встречается в бытовых и промышленных распределительных щитах, автоматических системах управления, освещении, малых станках и контрольных пультах.

Технические характеристики

• Наружный диаметр: 25 мм - соответствует стандартным отверстиям 25–28 мм в корпусах
• Диапазон диаметров кабеля: 9–25 мм - позволяет фиксировать кабели с жилами от 9 до 25 мм в диаметре
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для большинства условий) и от брызг воды со всех сторон
• Уплотнение: эластичная мембрана - плотно обжимает кабель при затяжке, исключая зазоры
• Материал: термостойкий пластик - устойчив к химическим воздействиям, не выделяет токсины
• Температурный режим: от –40 C до +80 C - работает в холодных помещениях и нагреваемых зонах
• Исполнение: срезаемый - можно подрезать по нужной глубине после установки
• Цвет: светло-серый - совпадает с цветовой гаммой корпусов EKF PROxima
• Без галогенов: да - материал экологически безопасен, не выделяет токсичных веществ при перегреве
• Гарантия: 84 месяца - один из самых длинных сроков в классе аналогичных изделий
• Резьба: отсутствует - предназначен для установки в просверленные отверстия, не требует резьбового крепления

Совместимость и монтаж

Сальник EKF AS-25 устанавливается в круглое отверстие диаметром 25–28 мм. Для монтажа достаточно продеть кабель через центральное отверстие сальника, вставить его в подготовленное отверстие и слегка закрутить фиксирующую гайку (если она есть в комплекте) или просто зафиксировать положение. Мембрана самостоятельно адаптируется под диаметр кабеля - от 9 до 25 мм. После установки лишнюю часть сальника можно срезать ножницами или ножом, чтобы он не выступал за поверхность корпуса. Установка возможна в металлические, пластиковые и композитные корпуса.

Безопасность и стандарты

Сальник EKF AS-25 соответствует требованиям безопасности для электротехнических устройств. Отсутствие галогенов в составе материала снижает риск образования токсичных паров при аварийном перегреве. Степень защиты IP54 соответствует ГОСТ 14254 и IEC 60529. Температурный диапазон (-40…+80 C) позволяет использовать изделие в условиях сурового климата и в помещениях с повышенной температурой, например, рядом с силовыми элементами.

Преимущества

• Простота установки - не нужны специальные инструменты, подходит даже для одиночного монтажа
• Адаптивная мембрана - один сальник заменяет несколько моделей под разные диаметры кабелей
• Высокая долговечность - гарантия 7 лет указывает на качественную основу материала
• Экологичность - отсутствие галогенов делает его подходящим для помещений с людьми и чувствительными системами
• Совместимость с сериями EKF PROxima - легко интегрируется в готовые решения

Ограничения применения

• Не предназначен для кабелей с диаметром менее 9 мм - может не обеспечить герметичность
• Не рассчитан на постоянное погружение в воду - IP54 не обеспечивает герметичность при длительном контакте с жидкостью
• Не подходит для кабелей с жесткой броней или крупными металлическими оплетками - мембрана не сможет плотно обжать такие поверхности
• Отсутствие резьбы - нельзя использовать для вворачивания в резьбовое отверстие; требует сверления точного отверстия
• Не рекомендован для мест с частыми вибрациями или ударными нагрузками - возможно ослабление уплотнения

Примеры использования

• Ввод кабеля питания в распределительный щиток на улице
• Проход кабелей связи в шкаф управления насосной станцией
• Подключение сигнализационных проводов в боксе охранной системы
• Фиксация кабелей в контроллере HVAC-системы внутри теплого технического помещения
• Заводская сборка пультов управления на производстве

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - не доверяйте маркировке на оболочке, лучше измерить штангенциркулем
• Если кабель слишком тонкий (ближе к 9 мм), используйте дополнительную изоляцию или обмотку вокруг него перед введением в сальник - так улучшится герметичность
• При монтаже в толстую стенку корпуса - срезайте лишнюю часть сальника, чтобы не мешало закрыванию крышки
• Не применяйте сальник в качестве крепежа - он не воспринимает вес кабеля, поэтому кабель должен быть дополнительно зафиксирован
• При использовании в сырых местах - комбинируйте сальник с герметиком на основе силикона вокруг отверстия для дополнительной защиты
