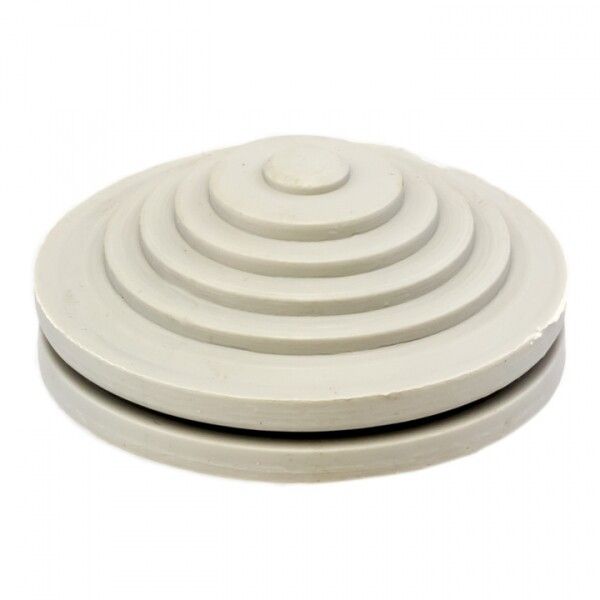

Сальник ввода-вывода IP54 d отверстия 32мм, проводника 8-26мм EKF PROxima | as-32

Сальник ввода-вывода EKF AS-32 предназначен для герметичного ввода кабелей в корпуса с отверстием 32 мм, обеспечивая защиту от пыли и влаги при диаметре проводника от 8 до 26 мм. Этот сальник подходит для установки в распределительных щитах, боксах и других электроустановках, где важна надежная изоляция входа кабеля.

Назначение и область применения

Сальник ввода-вывода EKF AS-32 используется для безопасного прохода кабелей через стенки электрических шкафов, распределительных коробок и боксов. Он предотвращает попадание пыли и влаги внутрь оборудования, сохраняя целостность изоляции и защищая контакты. Применяется в условиях с повышенной запыленностью, в помещениях с перепадами температур, а также на открытых площадках при условии соответствия степени защиты IP54.

Технические характеристики

• Диаметр отверстия корпуса: 32 мм
• Наружный диаметр сальника: 26 мм
• Диапазон диаметров кабелей: 8–26 мм
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Материал: пластик, без галогенов
• Тип уплотнения: эластичная мембрана
• Температурный режим: от –40 C до +80 C
• Исполнение: срезаемый - можно подстроить под толщину стенки
• Цвет: светло-серый
• Гарантия: 84 месяца
• Резьба: отсутствует - монтируется в подготовленное отверстие

Совместимость и монтаж

Сальник EKF AS-32 устанавливается в круглое отверстие диаметром 32 мм в стенке металлического или пластикового корпуса. Мембрана плотно обжимает кабель при затяжке, обеспечивая герметичность. Для монтажа необходимо:

• Высверлить отверстие точно 32 мм - меньшее отверстие не позволит вставить сальник, большее - нарушит герметичность;
• Загрузить кабель в сальник перед установкой - после фиксации изменить положение кабеля будет невозможно;
• Убедиться, что толщина стенки корпуса не превышает 10 мм - сальник срезаемый, лишнюю часть можно удалить ножницами или ножом;
• Не использовать сальник для жестких многожильных кабелей с металлической оплеткой - возможны повреждения мембраны.

Безопасность и стандарты

Сальник ввода-вывода EKF AS-32 соответствует требованиям безопасности для электротехнических устройств. Степень защиты IP54 гарантирует работу в средах с пылью и каплевидными брызгами воды. Отсутствие галогенов в материале снижает риск выделения токсичных веществ при нагреве или возгорании. Температурный диапазон –40…+80 C позволяет применять изделие в холодных регионах и в помещениях с высокими тепловыделениями.

Преимущества

• Срезаемая конструкция - адаптируется к толщине стенки корпуса без необходимости точной подгонки;
• Эластичная мембрана обеспечивает надежную герметизацию кабелей различного диаметра в заданном диапазоне;
• Пластиковый корпус устойчив к коррозии, химически инертен и долговечен;
• Длительная гарантия - 84 месяца указывает на высокую надежность материала и технологии производства;
• Светло-серый цвет легко сочетается с корпусами EKF PROxima и другими сериями.

Ограничения применения

• Не предназначена для кабелей с наружным диаметром менее 8 мм - возможен проскок и потеря герметичности;
• Не рекомендуется для кабелей с жесткой бронированной оболочкой - мембрана не способна равномерно обжать металл;
• Не подходит для постоянного погружения в воду - IP54 не обеспечивает защиту от длительного воздействия жидкости;
• Не следует использовать в местах с механическими нагрузками на кабель - сальник не является креплением, он лишь уплотняет вход.

Примеры использования

• Ввод силового кабеля в распределительный щит на производстве;
• Подключение сигнальных проводов к контроллеру в автоматической линии;
• Фиксация кабеля в боксе освещения на улице;
• Проход кабеля в ящик управления насосной станцией;
• Монтаж в коробке связи на объектах с высокой запыленностью - например, на заводах, в цехах, на стройплощадках.

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - измерьте несколько участков, особенно если он гибкий или сплющен;
• Если кабель слишком тонкий (ближе к 8 мм), используйте термоусадку вокруг него перед введением в сальник - это повысит герметичность;
• При монтаже в тонкую стенку (менее 3 мм) сальник может не держаться - закрепите его дополнительно хомутом или клеем;
• Не перетягивайте сальник - это может деформировать мембрану и нарушить уплотнение;
• Сальник EKF AS-32 совместим с корпусами EKF PROxima и аналогичными моделями с отверстием 32 мм - проверяйте соответствие размеров перед заказом.
