Сальник - Зажим кабельный с контргайкой IP68 PG29 диаметр кабеля 15 25мм | 53100 DKC ДКС

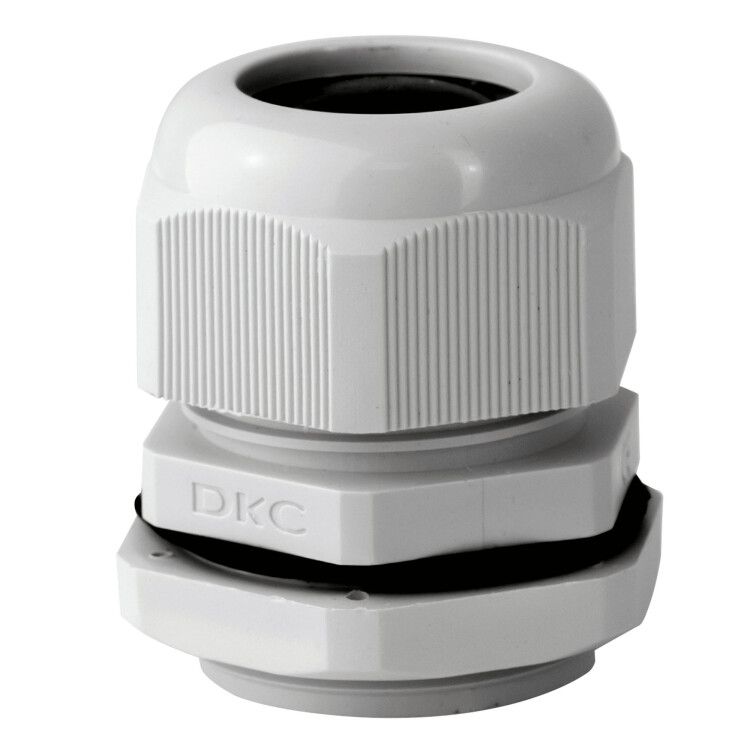

Ввод кабельный с контргайкой, IP68, PG29, диаметр кабеля 15–25 мм от DKC (ДКС) обеспечивает надёжную герметизацию кабельных вводов в электрооборудование, особенно там, где важна защита от воды и пыли. Артикул 53100 входит в серию Express и предназначен для постоянной эксплуатации в агрессивных условиях.

Назначение и область применения

Этот кабельный ввод используется для герметичного прохода силовых и сигнальных кабелей через стенки щитов, шкафов, распределительных коробок и других корпусов. Подходит для установки как внутри помещений, так и на открытых участках - например, на фасадах зданий или в монолитном бетоне. Благодаря защите IP68 и взрывобезопасному исполнению, он применяется в промышленных объектах, на производствах с повышенными требованиями к безопасности, в системах автоматизации и на объектах с риском воздействия влаги, пыли или химических сред.

Технические характеристики

• Резьба: PG29 - стандартизированная метрическая резьба для кабельных вводов, совместима с большинством европейских и международных стандартов.
• Диаметр кабеля: 15–25 мм - поддерживает круглые и плоские кабели указанного размера.
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду под давлением.
• Материал: полиамид - прочный, устойчивый к механическим нагрузкам и химическим веществам.
• Температурный режим: от –25 C до +60 C - работает в холодных и жарких условиях, включая зимние условия на открытом воздухе.
• Длина резьбы: 12 мм - достаточна для плотного закручивания в стандартные отверстия толщиной до 10 мм.
• Тип уплотнения: многослойное уплотнительное кольцо - обеспечивает равномерное сжатие вокруг кабеля, даже при изменении его формы.
• Размер ключа: 46 мм - удобен для затяжки обычным гаечным ключом.
• Цвет: светло-серый - соответствует цветовой гамме корпусов серии Express.
• Галогены: отсутствуют - безопасен при возгорании, не выделяет токсичных паров.
• Ударопрочность: да - выдерживает механические удары и вибрацию.

Совместимость и монтаж

Ввод совместим с любыми корпусами, имеющими резьбу PG29. Устанавливается в предварительно просверленное отверстие диаметром 29 мм. Для монтажа: вставьте ввод в отверстие, наденьте контргайку, затем затяните её ключом на 46 мм до плотного прилегания. Уплотнительное кольцо само регулирует степень сжатия под кабель - не требует подбора по точному диаметру. Продукт разъёмный - можно демонтировать и переустановить без повреждения. Подходит для кабелей с плоской формой - уплотнитель деформируется и герметично обхватывает не только круглые, но и прямоугольные провода.

Безопасность и стандарты

Изделие соответствует требованиям взрывобезопасности и выполнено из материалов без галогенов, что снижает опасность при пожаре. Соответствует нормам IEC 60529 (IP68) и EN 50262. Материал полиамид не поддерживает горение и не выделяет едких газов при нагреве - допущен для использования в помещениях с ограниченной вентиляцией.

Преимущества

• Высокая герметичность IP68 - идеален для влажных, пыльных и outdoor-объектов.
• Поддержка плоских кабелей - экономит время на замене или модификации проводки.
• Многослойное уплотнение - гарантирует долговечность даже при частой смене кабелей.
• Закрепление с помощью контргайки - исключает самопроизвольное ослабление при вибрациях.
• Ударопрочность и термостойкость - сохраняет целостность при перегрузках и температурных колебаниях.
• Совместимость с серией Express - легко интегрируется в существующие кабеленесущие системы DKC.

Ограничения применения

• Не предназначена для кабелей меньше 15 мм - уплотнение будет недостаточно плотным, возможна протечка.
• Не рекомендовано использование при температурах ниже –25 C или выше +60 C - материал становится хрупким или теряет эластичность.
• Не подходит для кабелей с внешним диаметром более 25 мм - риск повреждения уплотнителя и потери герметичности.
• Не является средством против прямого воздействия открытого пламени - хотя и взрывобезопасен, не рассчитан на огневую среду.

Примеры использования

• Ввод кабеля в металлический распределительный щит на производстве с мойкой оборудования.
• Прокладка сигнальных линий в контроллеры на конвейере в пищевой промышленности.
• Подключение датчиков к шкафу управления на фасаде здания в условиях повышенной влажности.
• Монтаж в распаечную коробку в подвале с риском подтопления.
• Интеграция в систему Express для сборки кабеленесущих трасс в монолитных зданиях.

Практические советы

• Перед установкой проверьте диаметр кабеля - лучше всего, чтобы он был в центре диапазона 18–22 мм для максимальной герметичности.
• При использовании плоского кабеля ориентируйте его широкой стороной перпендикулярно оси ввода - так уплотнитель сжимается равномернее.
• Не используйте смазку или масла - они размягчают полиамид и нарушают герметичность.
• При многократной замене кабелей периодически проверяйте состояние уплотнительного кольца - при появлении трещин замените весь ввод.
• Для монтажа в бетон используйте предварительно установленные гильзы - не сверлите отверстие после заливки.
• Артикул 53100 совпадает с другими элементами серии Express - все компоненты можно комбинировать без адаптеров.
