Ввод кабельный латунный PGM-L 29 (18-25 мм) | 88839 Fortisflex КВТ

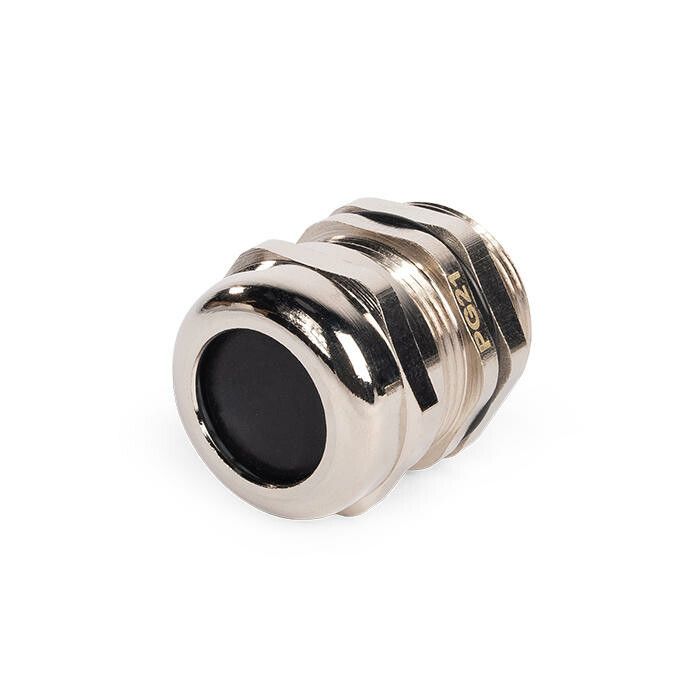

Кабельный ввод латунный PGM-L 29 (18-25 мм) от Fortisflex и КВТ предназначен для герметичного вывода кабелей через стенки электрических шкафов и распределительных устройств. Этот элемент обеспечивает надёжную защиту от пыли, влаги и химических веществ, сохраняя целостность изоляции и безопасность оборудования.

Назначение и область применения

Кабельный ввод латунный PGM-L 29 (18-25 мм) используется для прохода силовых и сигнальных кабелей через стенки металлических корпусов - например, в щитах управления, промышленном оборудовании, системах автоматизации. Подходит для установки на станках, конвейерах, насосных станциях, в условиях повышенной запылённости, влажности или агрессивной среды.

Технические характеристики

• Диапазон диаметров кабелей: 18–25 мм
• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен - устойчив к температурным перепадам и химикатам
• Рабочая температура: от –40 C до +100 C; кратковременно выдерживает +120 C
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Тип резьбы: PG- (электроарматурная, по DIN 40430)
• Устойчивость к синтетическим маслам, бензину, дизтопливу и другим агрессивным жидкостям

Совместимость и монтаж

Кабельный ввод латунный PGM-L 29 (18-25 мм) монтируется в подготовленное круглое отверстие в стенке корпуса. Для этого требуется сверление с точным диаметром, соответствующим размеру резьбы. Удлинённая резьба позволяет плотно закрепить ввод даже в толстые стенки шкафов. Герметизация достигается за счёт комбинированной системы: нейлоновая вставка сжимает кабель, а неопреновые кольца образуют плотный контакт со стенкой отверстия.

Для сверления рекомендованы гидравлические системы: ПГПО-60, ПГПО-60А, ПГРО-60А, ПГРОу-60А, ПГРОп-60А с матрицами МПО. Недопустимо использовать обычные свёрла - это повредит резьбу и нарушит герметичность.

Безопасность и стандарты

• Соответствует стандарту DIN 40430 для электроарматурной резьбы PG
• Неопрен и нейлон сертифицированы по UL94 V2 - самозатухающие материалы
• IP68 подтверждает высокую степень защиты согласно IEC 60529

Преимущества

• Никелированная латунь - устойчива к коррозии, не требует дополнительной покраски
• Пластиковая вставка равномерно сжимает кабель, исключая люфт и механические повреждения
• Высокая термостойкость позволяет применять в экстремальных условиях
• Защитная мембрана предотвращает проникновение пыли внутрь корпуса
• Долговечность - материал не стареет под действием УФ, масел и топлива

Ограничения применения

• Не предназначена для кабелей с диаметром менее 18 мм - возможен проскок и потеря герметичности
• Не следует использовать в условиях постоянного давления выше атмосферного - не являетсяPressure-герметичным фитингом
• Запрещено применять с кабелями, имеющими жесткий бронированный слой - он может повредить уплотнитель
• Не рекомендуется для частого демонтажа - многократная сборка снижает срок службы уплотнений

Примеры использования

• Подключение кабелей к частотным преобразователям внутри промышленных шкафов
• Ввод питания и сигналов в датчики на конвейерных линиях
• Проход кабелей в водонагревательных установках и насосных станциях
• Интеграция в оборудование для пищевой и химической промышленности

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределе 18–25 мм. Лучший результат - когда кабель занимает около 80% внутреннего диаметра ввода.
• При затяжке используйте ключ подходящего размера. Перетягивать нельзя - это деформирует уплотнения и нарушает герметичность.
• Для кабелей с тонкой изоляцией рекомендуется предварительно обмотать место входа в ввод лентой - так снизится риск повреждения.
• При использовании в холодных условиях (+10 C и ниже) перед установкой нагрейте ввод до комнатной температуры - неопрен становится более эластичным.
• Проверяйте состояние уплотнителей каждые 1–2 года - особенно в агрессивных средах. При потере эластичности замените комплект целиком.
