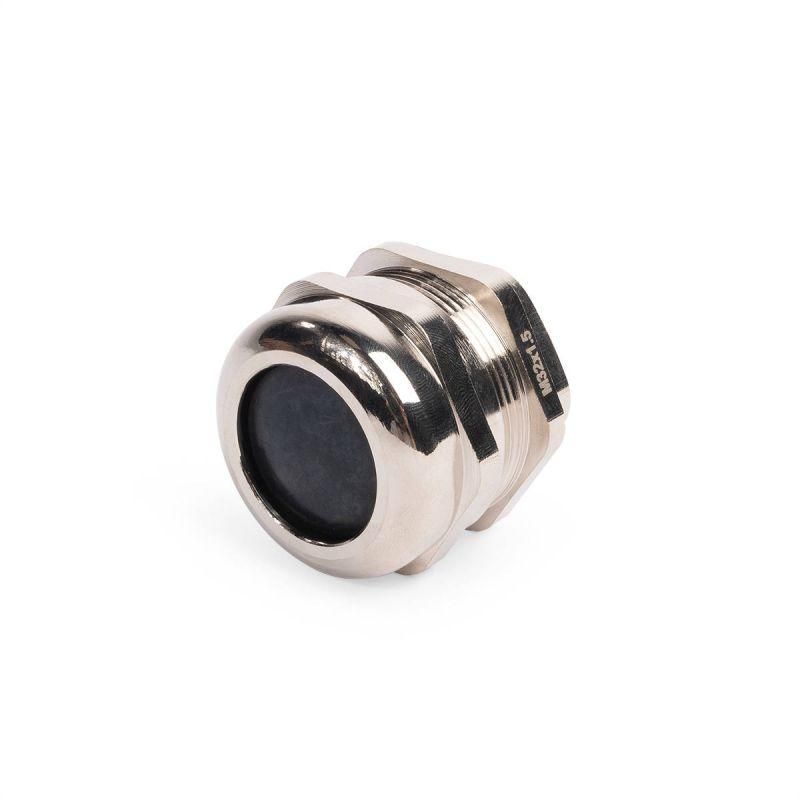

Кабельный ввод латунный МGM 32 (18-25 мм) | 87985 Fortisflex КВТ

Кабельный ввод латунный МGM 32 (18-25 мм) от Fortisflex и КВТ предназначен для герметичного прохода кабелей через стенки электрошкафов и распределительных устройств. Этот элемент обеспечивает надёжную изоляцию от пыли и влаги, сохраняет целостность цепи и защищает оборудование от внешних воздействий.

Назначение и область применения

Кабельный ввод латунный МGM 32 (18-25 мм) используется для вывода кабелей и проводов изнутри электрощитов, панелей управления, промышленного оборудования и других закрытых корпусов. Подходит для условий с высокими требованиями к герметичности — на производствах, в энергетике, транспорте, пищевой и химической промышленности. Применяется там, где важна защита от пыли, брызг воды, а также агрессивных жидкостей — масел, топлив, растворителей.

Технические характеристики

• Диаметр кабеля: 18–25 мм — подходит для кабелей среднего сечения, например, силовых или управляющих многожильных проводов
• Резьба: M32×1.5 (метрическая, по EN 60423) — совместима со стандартными отверстиями в щитах
• Материал корпуса: никелированная латунь — устойчива к коррозии, не выделяет вредных веществ
• Уплотнение: неопреновое кольцо и нейлоновая прижимная вставка — обеспечивают плотный контакт с кабелем, не деформируются при температурных колебаниях
• Степень защиты: IP65 — полностью защищён от пыли и струй воды под давлением
• Температура эксплуатации: от –40 °C до +100 °C (кратковременно до +120 °C) — работает в суровых климатических условиях
• Покрытие: никелированное — эстетично, антикоррозийное, легко моется
• Состав: без галогенов — безопасен при возгорании, не выделяет токсичных газов
• Размер ключа: 35 мм — удобен для затяжки стандартным гаечным ключом
• Исполнение: прямолинейное — монтируется перпендикулярно поверхности корпуса
• Наличие контргайки: да — позволяет фиксировать положение ввода и предотвращать самопроизвольное ослабление

Совместимость и монтаж

Кабельный ввод латунный МGM 32 (18-25 мм) устанавливается в подготовленное отверстие диаметром 32 мм. Для сверления таких отверстий рекомендуются гидравлические прессы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-MG. После проделывания отверстия ввод вставляется внутрь, фиксируется контргайкой снаружи. Уплотнительное кольцо автоматически адаптируется к диаметру кабеля — не требует подбора по размеру. Затяжка ключом на 35 мм должна быть достаточной для герметизации, но без перегрузки — чтобы не повредить резьбу или уплотнение.

Безопасность и стандарты

Кабельный ввод латунный МGM 32 (18-25 мм) соответствует стандарту EN 60423 на метрическую резьбу. Соответствует требованиям UL94 V2 для материала прижимной вставки. Состав без галогенов делает его безопасным в случае пожара — снижает риск образования ядовитых паров. Степень защиты IP65 гарантирует работу в условиях повышенной влажности и запылённости, что важно для соблюдения норм безопасности в промышленных зонах.

Преимущества

• Высокая механическая прочность благодаря латуни и усиленному уплотнению
• Устойчивость к маслам, топливу, химикатам — не разрушается при контакте с агрессивными средами
• Никелированное покрытие не окисляется, не теряет внешний вид даже после длительной эксплуатации
• Автоматическая регулировка уплотнения под любой кабель в диапазоне 18–25 мм — не нужен подбор конкретного размера
• Контргайка исключает случайное ослабление крепления при вибрациях
• Не содержит галогенов — экологичен и безопасен для людей и оборудования

Ограничения применения

• Не предназначена для установки в отверстия меньшего диаметра — требуется точное сверление 32 мм
• Не подходит для кабелей менее 18 мм — возможен проскок и потеря герметичности
• Не рассчитана на постоянное погружение в воду — IP65 не заменяет IP67/IP68
• При температурах выше +120 °C срок службы уплотнений сокращается
• Не следует использовать в условиях частых ударных нагрузок — может повредиться резьба или корпус

Примеры использования

• Электрощиты на производстве с конвейерами и промышленными роботами
• Щитовые помещения в нефтегазовой отрасли — защита от масла и паров
• Подземные кабельные камеры и насосные станции
• Системы автоматического контроля в холодильных установках
• Оборудование пищевых предприятий — требует легкой очистки и устойчивости к мойкам

Практические советы

• Перед установкой проверьте диаметр кабеля — он должен находиться в пределах 18–25 мм. Если кабель слишком тонкий, используйте дополнительные уплотнители или выберите другой тип ввода.
• Затягивайте контргайку равномерно — переусиливать нельзя, иначе треснет уплотнительное кольцо.
• Для монтажа в металлические щиты используйте только рекомендованные гидравлические прессы — ручное сверление не обеспечит точности и вызовет деформацию.
• При работе в агрессивной среде периодически осматривайте уплотнения — неопрен может стареть быстрее при постоянном контакте с сильными растворителями.
• Кабельный ввод латунный МGM 32 (18-25 мм) от Fortisflex и КВТ можно применять в системах с частыми температурными перепадами — материал сохраняет эластичность даже при –40 °C.
