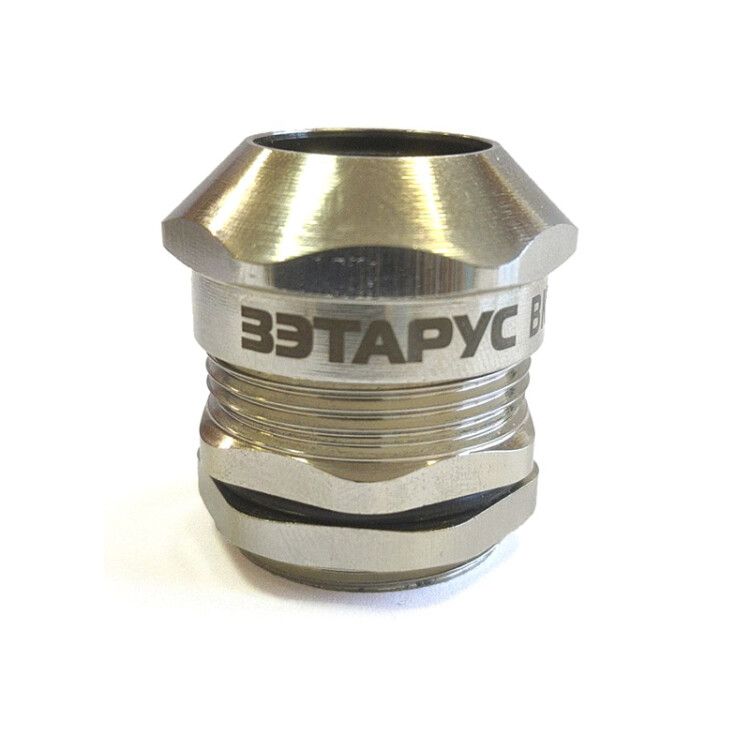

Кабельный ввод ВК1-ЛС-М32-22-L9 IP66/IP67/IP68 - zeta34021 ЗЭТА

Кабельный ввод ВК1-ЛС-М32-22-L9 IP66/IP67/IP68 от ЗЭТА Новосибирск - надёжный элемент для герметичного ввода небронированных кабелей в электрооборудование. Обеспечивает степень защиты IP66–IP68, выдерживает экстремальные температуры и механические нагрузки, подходит для установки в агрессивных средах.

Назначение и область применения

Кабельный ввод ВК1-ЛС-М32-22-L9 IP66/IP67/IP68 используется для безопасного прохода кабелей через стенки корпусов оборудования - например, распределительных щитов, двигателей, датчиков, промышленных панелей. Он одновременно фиксирует кабель и сохраняет уровень герметизации, соответствующий классу IP66–IP68. Применяется там, где важна защита от пыли, брызг воды, временного погружения или постоянной влаги.

Технические характеристики

• Резьба: M32 - совместима со стандартными отверстиями 32 мм
• Диапазон диаметров кабеля: 15–22 мм - подходит для кабелей с внешним диаметром в этом интервале
• Материал корпуса: латунь никелированная - прочная, коррозионностойкая основа
• Уплотнение: силиконовое кольцо - эластичное, долговечное, работает при экстремальных температурах
• Тип крепления: с контргайкой - позволяет жёстко зафиксировать ввод в отверстие корпуса
• Рабочая температура: от –40 C до +100 C - гарантирует стабильную работу в холодных и нагреваемых условиях
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (временное погружение до 1 м на 30 мин), IP68 (постоянная работа под водой - согласно спецификациям производителя)
• Ударопрочность: да - выдерживает механические воздействия
• Исполнение: прямолинейное - кабель вводится прямо, без изгиба
• Цвет: серый - универсальный, не требует окраски

Совместимость и монтаж

Кабельный ввод ВК1-ЛС-М32-22-L9 IP66/IP67/IP68 устанавливается в предварительно просверленное отверстие диаметром 32 мм. Комплект состоит из корпуса, силиконового уплотнительного кольца, накидной гайки и контргайки. Для монтажа:

• Проденьте кабель через уплотнительное кольцо - оно плотно обожмёт его при затяжке
• Вставьте сборку в отверстие корпуса
• Закрутите накидную гайку снаружи, затем контргайку - чтобы зафиксировать положение и исключить проворот
• Не перетягивайте: избыточное усилие может повредить уплотнение или деформировать кабель

Подходит для металлических и пластиковых корпусов с резьбой М32. Убедитесь, что диаметр кабеля попадает в диапазон 15–22 мм - меньший кабель не будет надёжно зажат, больший - не войдёт.

Безопасность и стандарты

Кабельный ввод ВК1-ЛС-М32-22-L9 IP66/IP67/IP68 соответствует требованиям к герметизации по международному стандарту IEC 60529. Сертифицирован для работы в промышленных условиях, включая пищевую, химическую и энергетическую отрасли. Отсутствие открытых токоведущих частей снижает риск поражения током при правильном монтаже.

Преимущества

• Высокая герметизация: три уровня защиты (IP66–IP68) позволяют использовать в любых условиях - от дождя до мойки высокого давления
• Устойчивость к температурам: рабочий диапазон –40…+100 C делает его пригодным для холодных складов и нагретых помещений
• Долговечность материала: никелированная латунь не ржавеет, не теряет форму, легко моется
• Гибкость уплотнения: силиконовое кольцо адаптируется к кабелям разного типа - ПВХ, резина, полиэтилен
• Простота замены: уплотнитель можно заменить без демонтажа всего ввода

Ограничения применения

• Не предназначена для бронированных кабелей - уплотнение не рассчитано на жёсткий экран
• Не рекомендовано использование при температурах выше +100 C - даже если производитель указывает более широкий диапазон (-60…+150 C) в описании, реальная длительная работоспособность гарантирована только в рамках –40…+100 C
• Не следует применять в средах с постоянным контактом с растворителями, маслами или агрессивными химикатами - силикон может набухнуть или потерять эластичность
• Не подходит для кабелей с диаметром менее 15 мм - возможен протечка или люфт

Примеры использования

• Ввод кабеля питания в промышленный контроллер на конвейере
• Подключение датчиков температуры в холодильной камере
• Герметизация кабелей в насосных станциях, расположенных во влажных помещениях
• Монтаж в светильники на улице, подвергающиеся дождю и мытью
• Обвязка автоматических линий в пищевой промышленности - где требуется регулярная санобработка

Практические советы

• Перед монтажом проверьте фактический диаметр кабеля - он должен быть в пределах 15–22 мм. Лучше выбирать кабель с запасом по диаметру (например, 18–20 мм), чтобы уплотнение хорошо сработало
• Если кабель слишком тонкий, используйте дополнительный уплотнительный вкладыш - иначе защита IP67/IP68 не будет достигнута
• При установке в металлические корпуса - убедитесь, что резьба не повреждена; при необходимости - очистите её
• При работе в условиях повышенной вибрации - дополнительно закрепите кабель рядом с вводом, чтобы снизить нагрузку на уплотнение
• Артикул zeta34021 - это тот же самый ВК1-ЛС-М32-22-L9 IP66/IP67/IP68, просто другой номер в каталоге ЗЭТА Новосибирск. Уточняйте совместимость по резьбе и диаметру, а не по артикулу
