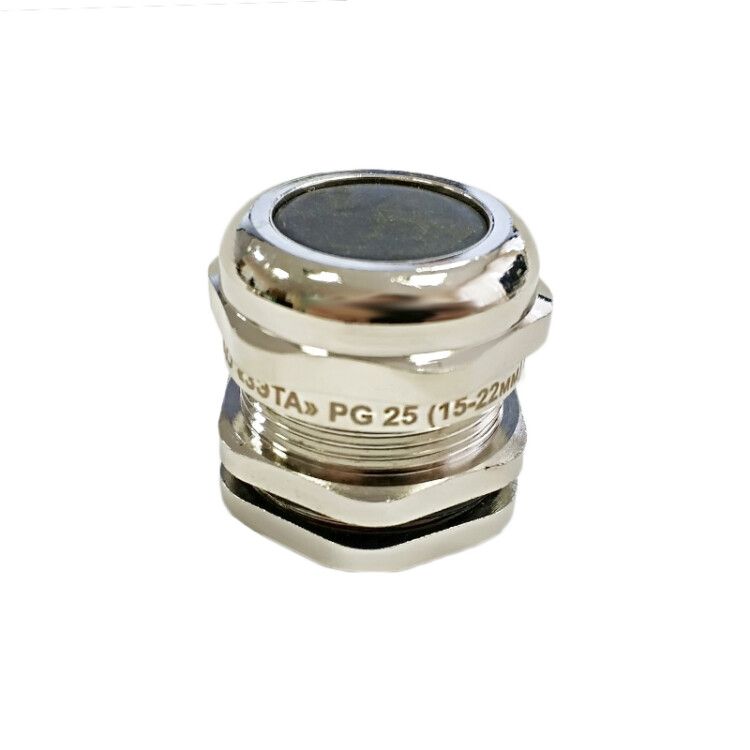

Кабельный ввод PG 25 латунный УТ1,5 IP68 (d кабеля 15-22 мм) | zeta30154 ЗЭТАРУС (Завод электротехнической арматуры)

Кабельный ввод PG 25 латунный УТ1,5 IP66/67/68 (диаметр кабеля 15–22 мм) от ЗЭТАРУС предназначен для герметичного ввода кабелей в электрооборудование, обеспечивая защиту от пыли, влаги и механических воздействий. Этот сальник подходит для промышленных систем, где важна надёжность соединений, особенно в условиях повышенной запылённости или влажности.

Назначение и область применения

Кабельный ввод PG 25 латунный УТ1,5 используется для фиксации и герметизации небронированных кабелей круглого и плоского сечения в распределительных щитах, пультах управления, станках и других устройствах НКУ. Он предотвращает попадание пыли, воды и внешних загрязнений внутрь оборудования через точку ввода кабеля. Подходит для установки в помещениях и на открытых площадках, включая агрессивные среды - например, на пищевых производствах, в химических цехах или на транспорте.

Технические характеристики

• Номинальный размер резьбы: 25 PG (соответствует DIN 40430)
• Диапазон диаметров кабеля: 15–22 мм (для круглых и плоских кабелей)
• Степень защиты: IP68 - полная защита от пыли и длительного погружения в воду
• Материал корпуса: латунь с никелированным покрытием - устойчив к коррозии и износу
• Температурный диапазон: от –40 C до +100 C
• Длина резьбы: 10 мм
• Размер шестигранника: 35 мм - удобно затягивать ключом
• Тип уплотнения: резиновая втулка + уплотнительное кольцо
• Крепление: с контргайкой для надёжной фиксации
• Исполнение: прямолинейное - без угловых отклонений
• Цвет: серый
• Не содержит галогенов - безопасен при возгорании

Совместимость и монтаж

Кабельный ввод PG 25 латунный УТ1,5 монтируется в отверстие диаметром 29–31 мм в стенке щита или корпуса. Для установки:

• Проденьте кабель через уплотнительную втулку и корпус ввода;
• Установите ввод в подготовленное отверстие;
• Затяните контргайку ключом на 35 мм - не перетягивайте, чтобы не деформировать уплотнение;
• Проверьте плотность посадки: кабель не должен свободно двигаться внутри.

Подходит для кабелей с жилами до 22 мм в диаметре. Для плоских кабелей - максимальная толщина должна соответствовать указанному диапазону. Не используйте для бронированных или металлических кабелей - они требуют специальных вводов с усиленным креплением.

Безопасность и стандарты

Кабельный ввод PG 25 латунный УТ1,5 соответствует требованиям стандарта DIN 40430 для резьбового соединения PG. Степень защиты IP68 подтверждает полную герметичность даже при постоянном контакте с водой. Отсутствие галогенов в составе материалов снижает выделение токсичных веществ при нагреве или возгорании - важно для закрытых помещений и объектов с высокими требованиями к экологической безопасности.

Преимущества

• Никелированное покрытие латуни защищает от окисления и увеличивает срок службы в агрессивных средах
• Высокая ударопрочность - выдерживает механические нагрузки при монтаже и эксплуатации
• Герметизация двойного типа - резиновая втулка + уплотнительное кольцо обеспечивают надёжное уплотнение даже при колебаниях температуры
• Контргайка позволяет легко регулировать усилие затяжки и исключить самоотвинчивание
• Встроенный пыльник защищает входное отверстие до момента монтажа

Ограничения применения

• Не предназначены для ввода бронированных, металлических или сильно жёстких кабелей - возможна порча уплотнения
• Не рекомендован для частого перемещения кабеля после монтажа - уплотнение теряет эластичность при многократных изгибах
• При температурах выше +100 C материал уплотнения может потерять герметичность
• Не использовать в средах с агрессивными растворителями, маслами или кислотами - проверяйте совместимость материала с конкретной средой

Примеры использования

• Ввод кабелей питания и управления в промышленные панели ЧПУ
• Герметизация кабелей в насосных станциях и водопроводных контроллеров
• Подключение датчиков и исполнительных механизмов на конвейерах
• Монтаж в распределительных щитах на пищевых предприятиях (требования к гигиене и мойке)
• Использование в наружных осветительных и сигнализационных системах

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в диапазоне 15–22 мм. Меньший кабель не будет плотно прилегать; больший - повредит уплотнение.
• При использовании плоского кабеля ориентируйтесь на наибольшую толщину - она не должна превышать 22 мм.
• Затягивайте контргайку равномерно, не применяя силовые рычаги - перегрузка приведёт к трещинам в уплотнении.
• Если ввод устанавливается вертикально, убедитесь, что кабель не создаёт натяжение - это продлит срок службы уплотнителей.
• Артикул zeta30154 - это один из вариантов кабельного ввода PG 25 латунный УТ1,5 от ЗЭТАРУС. При замене сверьте все параметры, особенно резьбу и диапазон кабеля.
