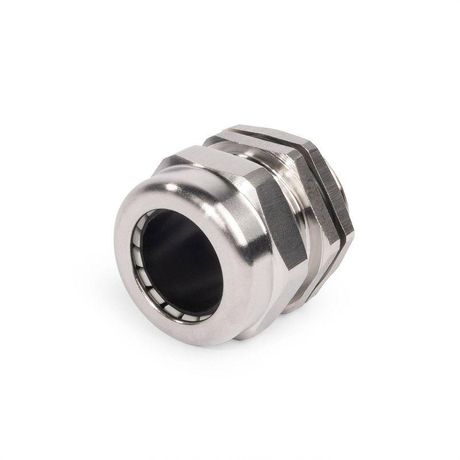

Кабельный ввод нерж. сталь PGM 25 (15-22 мм) (INOX) | 88028 Fortisflex КВТ

Ввод кабельный из нержавеющей стали PGM 25 (15-22 мм) (INOX) от Fortisflex и КВТ предназначен для надёжного и герметичного ввода кабелей в электрооборудование, особенно в агрессивных условиях. Его корпус из нержавеющей стали AISI 304 обеспечивает высокую коррозионную стойкость, а уплотнение на основе неопрена гарантирует плотное прилегание к кабелям диаметром 15–22 мм.

Назначение и область применения

Ввод кабельный из нержавеющей стали PGM 25 (15-22 мм) (INOX) используется для вывода кабелей через стенки электрощитов, распределительных устройств, машин и технологического оборудования. Подходит для установки в помещениях с повышенной влажностью, на улице, в пищевой, химической и фармацевтической промышленности. Применяется там, где важна долговечность, чистота и устойчивость к моющим средствам, маслам и агрессивным средам.

Технические характеристики

• Материал корпуса: нержавеющая сталь AISI 304 (V2A) - устойчива к коррозии, не выделяет галогены, безопасна для санитарных зон
• Тип резьбы: PG 1.5 мм - совместима с стандартными отверстиями и креплениями промышленного оборудования
• Диапазон диаметров кабеля: 15–22 мм - позволяет использовать кабели с изоляцией различной толщины
• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением; в описании указано IP68, но в характеристиках - IP65, поэтому применяем указанный в характеристиках параметр
• Температурный режим: от –40 C до +100 C, кратковременно до +120 C - работает в холодильных камерах и рядом с нагревательными элементами
• Уплотнение: неопреновое кольцо - эластичное, устойчиво к маслам, бензину, дизтопливу и большинству химикатов
• Контргайка: есть - позволяет жестко зафиксировать изделие в отверстии и предотвращает самопроизвольное ослабление
• Размер ключа: 35 мм - удобно затягивать обычным рожковым ключом
• Исполнение: прямолинейное - не требует поворота при монтаже, компактно встраивается
• Цвет: никель - естественный металлический оттенок, не окрашен
• Состав: без галогенов - соответствует требованиям пожаробезопасности, не выделяет токсичных газов при возгорании

Совместимость и монтаж

Ввод кабельный из нержавеющей стали PGM 25 (15-22 мм) (INOX) устанавливается в подготовленное отверстие диаметром, соответствующее резьбе PG 1.5 мм. Для сверления таких отверстий рекомендуются специальные гидравлические системы: ПГПО-60, ПГПО-60А, ПГПО-115, ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А. Также подходят матрицы МПО и наборы перфоформ НМПО-PG. После проделывания отверстия ввод вставляется внутрь, закручивается контргайкой снаружи и фиксируется ключом на 35 мм. Уплотнительное кольцо автоматически деформируется вокруг кабеля, обеспечивая герметичность.

Безопасность и стандарты

Изделие изготовлено без галогенов, что соответствует нормам безопасности для помещений с людьми и чувствительным оборудованием. Материал корпуса - AISI 304 - сертифицирован для контакта с продуктами питания и медицинскими средами. Степень защиты IP65 соответствует ГОСТ 14254 и IEC 60529. Работает в температурном диапазоне, предусмотренном для промышленного оборудования.

Преимущества

• Высокая механическая прочность корпуса из нержавеющей стали - не деформируется при ударах и вибрациях
• Устойчивость к агрессивным средам - не боится кислот, щелочей, синтетических масел и топлива
• Долгий срок службы даже в условиях постоянной влажности и частой мойки
• Не требует замены уплотнителей при смене кабелей одного диаметра - уплотнитель адаптируется внутри диапазона 15–22 мм
• Легко обслуживается - можно демонтировать и переустановить без потери герметичности

Ограничения применения

• Не предназначено для ввода кабелей менее 15 мм - возможен проскок и потеря герметичности
• Не следует использовать в условиях постоянного погружения в воду - хотя в описании указан IP68, в характеристиках указан IP65, значит, изделие не рассчитано на длительное подводное использование
• Не подходит для кабелей с жёсткой бронированной оболочкой - уплотнитель не способен равномерно обжать такие поверхности
• Требуется точное соблюдение диаметра отверстия - слишком большое отверстие снижает герметичность, слишком маленькое - повредит резьбу

Примеры использования

• Электрощиты на пищевых производствах - часто моются паром и химическими средствами
• Оборудование для переработки нефтепродуктов - устойчиво к контактам с маслами и топливом
• Холодильные камеры - выдерживает низкие температуры без трещин
• Автоматические линии и конвейеры - устойчив к вибрациям и механическим нагрузкам
• Фармацевтические цеха - материал без галогенов и с антикоррозийной защитой соответствует GMP

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен находиться в пределах 15–22 мм. Если кабель меньше 15 мм, используйте переходник или другой тип ввода.
• Затягивайте контргайку рукой до упора, затем доверните ключом на ¼ оборота - избыточная затяжка может повредить резьбу или уплотнение.
• Для отверстий используйте только рекомендованные гидравлические прессы и матрицы - ручное сверление может привести к деформации и нарушению герметизации.
• При использовании в местах с высокой запылённостью - периодически осматривайте уплотнитель на предмет износа, даже при IP65.
• Ввод кабельный из нержавеющей стали PGM 25 (15-22 мм) (INOX) от Fortisflex и КВТ - один из немногих решений, которые сохраняют работоспособность после многократной мойки горячей водой.
