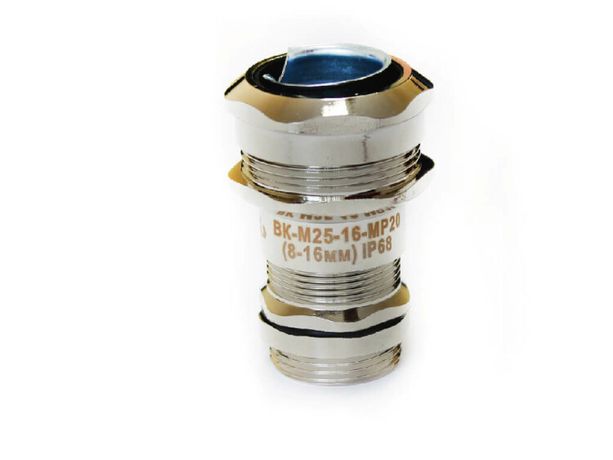

Кабельный ввод ВК-М25-16-МР20 IP66/IP67/IP68 от ЗЭТА Новосибирск - это герметичный сальник из никелированной латуни, предназначенный для безопасного вывода кабеля из металлорукава в корпус оборудования, одновременно обеспечивая защиту от пыли, воды и надёжный электрический контакт. Артикул zeta30014 соответствует требованиям ПУЭ и применяется в промышленных щитах, шкафах и НКУ.

Назначение и область применения

Кабельный ввод ВК-М25-16-МР20 IP66/IP67/IP68 используется для герметичного прохода кабеля через стенку металлического корпуса, когда кабель предварительно проложен внутри металлорукава. Он обеспечивает не только механическую фиксацию и защиту от внешней среды, но и создаёт непрерывную цепь заземления между металлорукавом и корпусом оборудования - что требуется по пункту 1.7.77 ПУЭ.

Подходит для установки в распределительных щитах, шкафах управления, коробках связи, на станциях автоматизации, в условиях повышенной запылённости, сырости или возможного воздействия струй воды. Применяется в промышленности, энергетике, транспорте и объектах ЖКХ.

Технические характеристики

• Номинальный размер резьбы: M25 - совместим с отверстиями М25 в корпусах оборудования;
• Длина резьбы: 20 мм - достаточна для плотного зацепления с толстостенным корпусом;
• Диапазон диаметров кабеля: 8–16 мм - позволяет использовать кабели с изоляцией в этом диапазоне, включая плоские типы;
• Степень защиты: IP66 (защита от мощных струй воды), IP67 (кратковременное погружение), IP68 (длительное погружение под давлением);
• Материал: латунь с никелированным покрытием - высокая коррозионная стойкость, антикоррозийная защита, долговечность;
• Температурный режим: от -40 C до +100 C - работает в суровых климатических условиях;
• Тип уплотнения: эластомерное кольцо - обеспечивает герметичность вокруг кабеля;
• Крепление: с контргайкой - позволяет жёстко закрепить устройство в корпусе и исключить проворачивание;
• Размер шестигранника: 27 мм - удобен для затяжки обычным ключом;
• Ударопрочный: да - выдерживает механические нагрузки при монтаже и эксплуатации;
• Безгалогеновый состав: да - безопасен при возгорании, соответствует экологическим нормам;
• Цвет: серый - визуально отличаем от других комплектующих.

Совместимость и монтаж

Кабельный ввод ВК-М25-16-МР20 IP66/IP67/IP68 рассчитан на использование с металлорукавом, который должен иметь внутренний диаметр, позволяющий свободно войти в канал сальника. Перед установкой необходимо удалить пластиковую заглушку, которая временно сохраняет степень защиты IP68 до ввода кабеля.

Монтаж выполняется следующим образом:

1. Вставьте металлорукав в центральный канал сальника;
2. Настройте положение кабеля внутри рукава так, чтобы он выходил равномерно;
3. Закрутите сальник в подготовленное отверстие корпуса с помощью ключа на 27 мм;
4. Затяните контргайку с противоположной стороны для фиксации и предотвращения люфтов;
5. Проверьте целостность заземляющей цепи: металлорукав → оконцеватель → зажимная муфта → штуцер → эквипотенциальная гайка → корпус.

Обязательно используйте только кабели с наружным диаметром в пределах 8–16 мм. Кабели меньшего диаметра требуют дополнительной прокладки уплотнителей, больших - не поместятся.

Безопасность и стандарты

Кабельный ввод ВК-М25-16-МР20 IP66/IP67/IP68 спроектирован в соответствии с требованиями ПУЭ (пункт 1.7.77) для создания надёжного электрического контакта между металлорукавом и корпусом. Это гарантирует эффективное заземление и снижение риска поражения током.

Выполнение стандарта IP66–IP68 подтверждает соответствие требованиям IEC 60529. Отсутствие галогенов делает изделие безопасным при пожаре - не выделяет токсичных паров. Ударопрочная конструкция повышает надёжность в вибрационных средах.

Преимущества

• Один продукт решает две задачи: герметизация и заземление - экономит время и материалы;
• Никелированная латунь устойчива к химическому воздействию, солевой коррозии и перепадам температур;
• Герметичность IP68 сохраняется даже перед первым использованием благодаря съёмной заглушке;
• Поддержка плоского кабеля - универсальное решение для современных систем управления;
• Контргайка исключает самопроизвольное ослабление крепления при вибрации;
• Серый цвет легко различается среди других комплектующих - ускоряет обслуживание.

Ограничения применения

• Не для ввода кабелей с наружным диаметром менее 8 мм или более 16 мм - без адаптеров не обеспечивается герметичность;
• Не рекомендован для постоянного погружения в жидкости выше +100 C - материал теряет эластичность;
• Не заменяет полноценный заземляющий проводник - служит лишь как часть системы заземления, но не её основание;
• Не предназначен для работы с оптоволокном - только с силовыми и сигнальными медными кабелями;
• При частом демонтаже возможно износ уплотнительного кольца - периодически проверяйте состояние.

Примеры использования

• Ввод кабеля питания в промышленный ШАУ (шкаф автоматического управления) с металлорукавом;
• Подключение датчиков на конвейере в пищевой промышленности - где необходима мойка водой под давлением;
• Монтаж в подземных коллекторах, насосных станциях - там, где есть риск попадания воды;
• Установка в освещении на открытых площадках, где используются бронированные кабели в металлорукаве;
• Системы АСУ ТП на нефтегазовых объектах - где важны взрывозащищённость и заземление.

Практические советы

• Перед монтажом всегда проверяйте диаметр кабеля штангенциркулем - даже +-1 мм может нарушить герметичность;
• Не перетягивайте контргайку - это деформирует уплотнение и снижает срок службы;
• При работе в агрессивной среде (например, химзаводах) регулярно осматривайте никелированное покрытие на предмет потёртостей;
• Если кабель имеет малый диаметр (ближе к 8 мм), можно использовать специальные вкладыши - они продаются отдельно;
• При сборке нескольких вводов в одном корпусе соблюдайте порядок: сначала все кабели, потом затяжка всех контргаек - так избежите перекосов.
