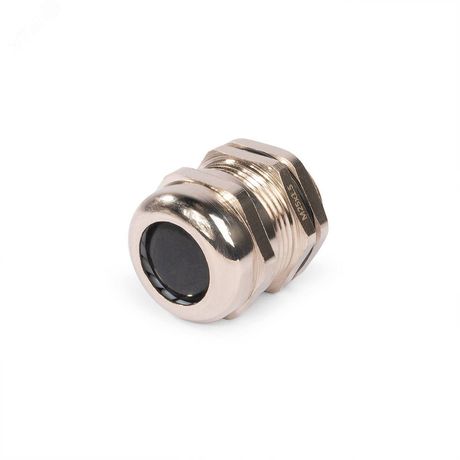

Ввод кабельный латунный MGM-EMC 25 (12-16 мм) | 89323 Fortisflex КВТ

Ввод кабельный латунный MGM-EMC 25 (12-16 мм) от Fortisflex и КВТ предназначен для герметичного ввода экранированных кабелей в металлические корпуса электрощитов и распределительных устройств. Его конструкция обеспечивает надёжную заземление, высокую степень защиты IP68 и устойчивость к агрессивной среде, что делает его подходящим для промышленных условий.

Назначение и область применения

Ввод кабельный латунный MGM-EMC 25 (12-16 мм) используется для вывода экранированных кабелей через стенки металлических щитов, шкафов и корпусов. Он гарантирует герметичность, предотвращает попадание пыли и воды, а также обеспечивает непрерывный электрический контакт между экраном кабеля и корпусом устройства. Применяется в системах автоматизации, на производстве, в энергетике, транспорте и других областях, где важна надёжность и защита от внешних воздействий.

Технические характеристики

• Материал корпуса, гайки и накидной гайки: никелированная латунь
• Прижимная вставка: нейлон 6.6 (UL94 V2)
• Уплотнители: неопрен
• Рабочая температура: от –40 C до +100 C; кратковременно - до +120 C
• Степень защиты: IP68 (полная герметизация, допускает длительное погружение в воду)
• Тип резьбы: метрическая, соответствует EN 60423
• Поддерживаемый диаметр кабеля: 12–16 мм
• Обеспечивает надёжный электрический контакт с корпусом за счёт острых выступов внутри гайки
• Устойчив к синтетическим маслам, бензину, дизтопливу и другим химически активным веществам

Совместимость и монтаж

Ввод кабельный латунный MGM-EMC 25 (12-16 мм) устанавливается в подготовленное отверстие в стенке корпуса. Для формирования отверстия рекомендуются следующие инструменты:

• Гидравлические системы пробивки: ПГПО-60, ПГПО-60А, ПГПО-115
• Гидравлические прессы: ПГРО-60А, ПГРОу-60А, ПГРОп-60А, ПГАПО-60А
• Матрицы МПО и наборы перфоформ: НМПО-PG, НМПО-MG

Перед установкой проверьте соответствие диаметра отверстия и толщины стенки корпуса требованиям производителя. Убедитесь, что кабель имеет экранирующую оплетку - ввод не предназначен для неметаллизированных проводов. После введения кабеля затяните накидную гайку до плотного контакта с поверхностью корпуса - это обеспечит герметичность и заземление.

Безопасность и стандарты

Изделие соответствует стандарту EN 60423 на метрическую резьбу и обеспечивает класс защиты IP68, что подтверждает её способность работать в условиях постоянного воздействия воды и пыли. Материалы (нейлон UL94 V2, неопрен) устойчивы к возгоранию и термическому старению. Латунь с никелевым покрытием снижает риск коррозии даже в агрессивной среде.

Преимущества

• Высокая механическая прочность благодаря латуни и усиленной конструкции
• Автоматическое заземление экрана кабеля за счёт острых выступов на внутренней поверхности гайки
• Долговечность в условиях вибраций, перепадов температур и химического воздействия
• Герметичность достигается двумя элементами: уплотнительное кольцо из неопрена и прижимная вставка из нейлона
• Не требует дополнительных компонентов для заземления - всё встроено

Ограничения применения

• Не предназначена для ввода неэкранированных кабелей - потеряется функция заземления экрана
• Не следует использовать при температурах выше +120 C - возможна деформация уплотнителей
• Требуется точное соблюдение диапазона диаметров кабеля (12–16 мм); меньшие или большие кабели не обеспечат герметичность
• Для монтажа необходимы специализированные гидравлические прессы - обычные сверла или болгарки не подойдут

Примеры использования

• Ввод экранированных силовых кабелей в промышленные щиты управления станков
• Подключение датчиков и исполнительных механизмов в шкафах АСУ ТП
• Фиксация кабелей в подземных распределительных пунктах
• Электрооборудование на объектах с повышенной влажностью: насосные станции, холодильные камеры
• Системы автономного питания с использованием кабелей с медным экраном

Практические советы

• Перед установкой проверьте, чтобы кабель имел жесткую оболочку - мягкие или слишком эластичные кабели могут проскальзывать
• Не используйте смазку при сборке - она снижает трение и может нарушить герметизацию
• Затягивайте накидную гайку равномерно, без перекосов - иначе повредится уплотнение
• При замене уплотнений используйте оригинальные запчасти - неопрен от других производителей может не соответствовать по составу и температурному режиму
• Для контроля качества соединения после монтажа можно выполнить тест на герметичность (например, методом давления воздуха)
